 小型・軽量・薄型送信モジュール
426MHz帯特定小電力無線モジュールです。モデム系、8sw系のファームウェアを標準ラインナップ。
受信モジュールはTS02Eと同サイズ。受信ボードも共通でお使いいただけます。

426MHz 特定小電力無線モジュール TS01E / TS01E LDM



ts01tx

TS01Etx
送信モジュール



ts01rx

TS01EJ-F RX
受信モジュール

--- TS01Eの特徴(送信・受信モジュール) ---

  • ARIB STD-T67に準拠。モジュール単体にて技術基準適合証明を取得済み(免許申請等は不要。すぐに使えます!)
  • テレコントロールに適した5秒モード、データ伝送に適した40秒モードをコマンドにより選択可能。
  • 通信距離は見通しで、TS01Etxが100m以上、TS01Etx LDMは1000m以上
  • マルチチャンネルアクセスにより、同一エリアで複数システムが動作可能(ID登録による自由なペアリング)。
  • 電源電圧は2.1Vから動作する、3V電源システムに対応した低消費電力タイプ。
  • TS01txは面実装により、コンパクトサイズ17×27×3mmを実現
    (薄いマットセンサーとの接続や、小型な筐体内への内蔵可能)
  • 受信機は、TS02E用の8接点系、モデム系の標準アプリケーションボードをそのまま使用できます。

--- TS01Eの主な仕様(送信モジュール) ---

  • 送受信周波数:426.0250MHz~426.1375MHzの10波
  • 送信時間制限:5秒送信2秒休止、または40秒送信2秒休止
  • 伝送速度:TS01Etx…平均1800bps
         TS01EtxLDM…平均200bps
  • 送信出力:1mW +10/-30(%)
  • 送信スプリアス:<-50dBm+
  • 電流電圧:2.1v〜3.6v *逆接禁止
  • 消費電流:約3μA@スリープ時 約8mA@スタンバイ
         約11mA@送信時
  • 周波数偏差:±3.5ppm以内
  • 動作温度:-20~+70℃(結露なきこと)
  • 発振方式:基準周波数TCXOによるPLLシンセサイザ方式
  • 変調方式:FSK
  • アンテナ:1/4λ リード線アンテナ
  • 寸法:27×17×3mm *アンテナを除く

--- TS01Eの主な仕様(受信モジュール) ---

  • 送受信周波数:426.0250MHz~426.1375MHzの10波
  • 送信時間制限:5秒送信2秒休止、または40秒送信2秒休止
  • 受信感度(12dB SINAD):
     TS01Erx:-117dBm以下@1k tone,±2k dev.
     TS01Erx LDM:-120dBm以下@1k tone,±2k dev.
  • 受信方式:ダブルスーパーヘテロダイン
  • 受信出力:2V CMOSロジックデータ
  • スプリアスレスポンス:>60dB
  • 隣接チャンネル選択度:>60dB(±12.5kHz)
  • ブロッキング:>80dB
  • 受信時不要輻射電力:<-60dBm@<1GHz{<-57dBm}
    <-50dBm@>1GHz{<-47dBm}
  • 動作温度:-20~+70℃(結露なきこと)
  • 発振方式:基準周波数TCXOによるPLLシンセサイザ方式
  • 変調方式:FSK
  • 寸法:30×53×6.5mm *突起部は除く
  • 電源:DC2.1V〜7.0V *逆接禁止
  • 消費電流:1μA以下@シャットダウン 約20μA@スリープ 約15mA@受信時 約18mALDM受信時
  • ★受信ボードは、TS02Eの標準ボードを使用できます。
     8sw系:8swRXBD(S)8swRX-NWP
     mdm系:SerialBD

TS01E 関連製品
(受信ボードと外部アンテナはTS02Eと共通)
ts02リモコン開発ボード受信 ts02リモコン開発ボード受信

429MHz特定小電力無線モジュール
TS02Eシリーズ
リモコン開発ボード(受信側)


ts02防水ケース受信ボックス

防水ケース収納
429MHz特定小電力受信ボックス
TS02E 8swRX-#-NWP


ts02外部アンテナ

315MHz・426/429MHz帯
外部アンテナ
アンテナ仕様書

ts02シリアルインターフェイスボード

429MHz特定小電力無線モジュール
TS02Eシリーズ
シリアルインターフェイスボード

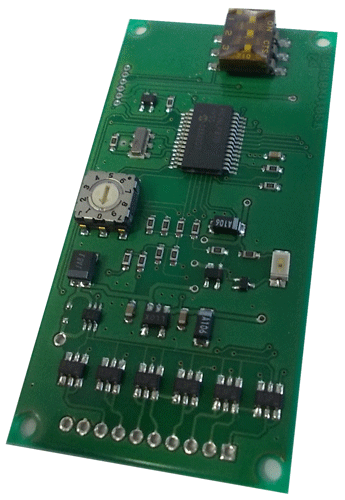

ts01txBD
