コンパクトな16接点基板
TS02E16SWBD

 16接点までを制御可能なアプリケーションボード。
標準では「16入力0出力―0入力16出力」と、「8入力8出力―8入力8出力」の2種類を用意しています。
自由な割り振りがご希望の場合は、お問い合わせください 。



TS02EJ-S 16SWBD_16接点送受信機

TS02EJ-S 16SWBD


詳しくは、仕様書をご覧ください。

16SWBDの特徴 16SWBDの仕様

TS02E 16SWBDの特徴

  • TS02E mdm4/mdm4LDM 16IOボードに対応したアプリケーションボードで、マイコンを使わずに、多チャンネルのオン/オフ制御リモコンを手軽に構築できます。
  • 「16入力0出力―0入力16出力」と、「8入力8出力―8入力8出力」の2種類を標準用意。
    *自由な割り振りがご希望の場合はお問い合わせください。
  • 1対1の双方向通信、または、N対Mの単方向通信が可能です。
  • 弊社オリジナルハンドヘルドリモコンTS02ENH2シリーズ、TS02ENH-14SWとの組み合わせて利用できます。
  • 双方向通信によるアンサーバック/ループバック/双方向モーメンタリ(SKS)の通信を容易に構成。
  • 02-8swRXBD/8swRXBDSと同サイズです。
  • 型式:
    TS02EJ-x-8out/8in-BD-*   --- 出力8ポート / 入力8ポート
    TS02EJ-x-16SWRX-BD-*  ---16ポート出力受信機
    TS02EJ-x-16SWTX-BD      ---16ポート入力送信機



TS02E 16SWBDの主な仕様

  • 対応モジュール: TS02EJ-x-mdm4またはTS02EJ-x-mdm4 LDM
  • 電源:DC5〜30V
  • 動作温度範囲:−10〜60℃ 10〜90%RH(結露なきこと)
  • 入力ポート:OPEN / SHORT or High / Low
          アクティブL(High:24Vmax、Low:0.3V以下)
  • 出力ポート:
    ・オープンドレイン出力
     アクティブ --- ON:30Vmax / 1Amax
    ・電源出力
     アクティブ --- 電源電圧出力 1Amax
    *各出力とも、同時出力が5A以下のこと
  • 消費電流:60mA以下
  • 外形寸法:63×78mm(突起部を除く)
  • ケーブル:入出力端子 AWG#24-#16対応
    電源/GND AWG #24-#14対応



16SWBDを使った8接点の双方向通信

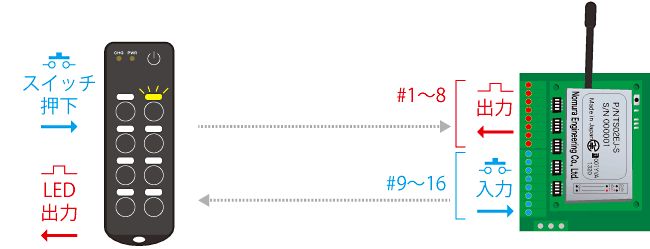

<TS02ENH2リモコンとの通信(アンサーバック・双方向)>
双方向リモコンの受信機として動作します。

TS02ENH2リモコンとの通信(アンサーバック・双方向)説明イラスト

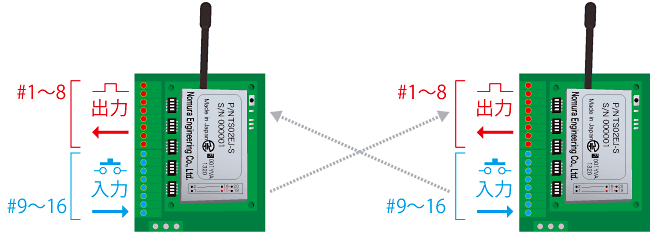

<8接点の双方向通信(1:1)>
常時双方向通信して、接点入力状態を相手より出力します。

8接点の双方向通信(1:1)説明イラスト



16接点までの単方向通信

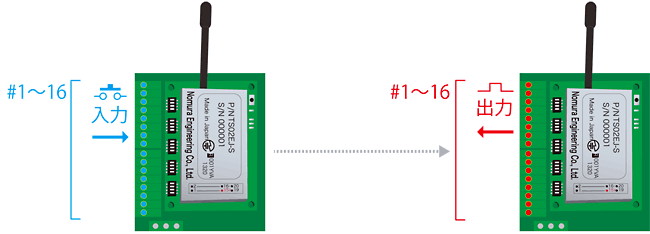

<16接点の単方向通信(N:M)>
16接点の送信機と16接点の受信機として動作します。

16接点の単方向通信(N:M)説明イラスト

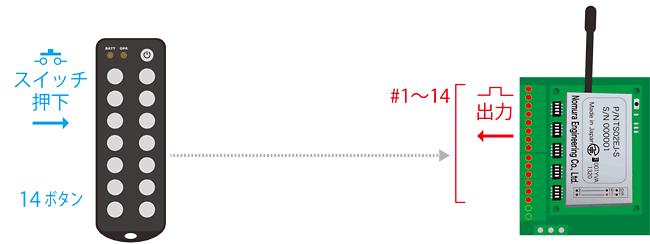

<TS02ENH-14swリモコンとの通信単方向, N:M)>
14ボタンのTS02ENH-14swの受信機として動作します。

TS02ENH-14swリモコンとの通信(単方向, N:M)説明イラスト
