 伝送スピード250kbps(最大1Mbps)!
無線LANの影響の少ないchを選べる。外部アンテナでは見通し約100m。

2.4GHz 小電力無線モジュール TS24A



ts01tx

TS24A
2.4GHz
特定小電力モジュール

--- TS24Aの特徴 ---

  • 単体にてARIB STD T-66(66 モード)とRCR STD-33(33 モード)の2つの規格に準拠(それぞれ技術基準適合証明を取得)。66 モード: 2401MHz~2482MHz、33 モード: 2485MHz~2496MHz
  • 内蔵チップアンテナ仕様と外部アンテナ仕様の2種類用意。
    外部アンテナ使用時、見通し約100m。
  • 空間の伝送スピードは250kbps(最大1Mbps)
  • 通信インターフェースは、調歩同期シリアル(19200bps)及びSPI(250kbps,1Mbps)
  • 電源電圧は2.1V から動作、3V 電源システムに対応した低消費電力タイプ。
  • 27×25×3.5(横×縦×高さ[mm])のコンパクト設計。
  • マルチチャネルアクセスにより同一エリアで複数システムが動作可能。
  • ファームカスタマイズ、基板設計など、お気軽にご相談ください。

--- TS24Aの主な仕様 ---

  • ARIB STD T-66 モード:2401MHz~2482MHz / 計82ch
  • RCR STD-33 モード:2485MHz~2496MHz / 周波数ホッピング1ch
  • 発振方式:水晶発振により制御するシンセサイザ方式
  • 変調方式:GFSK
  • 速度(無線区間):250kbps (1Mbpsも可能)
  • I/F 方式 :シリアル通信(調歩同期/SPI )
  • 電源電圧:2.1V~3.6V ※逆接続保護はありません。
  • 消費電流:待機時:約5μA 以下 RF 部停止時:約1mA
         送信時:約14mA 受信時:約18mA
  • アンテナ:内蔵チップアンテナ又は外部アンテナ
  • 動作温度:-10℃~+60℃ (結露無きこと)
  • 保存温度:-30℃~+80℃ (結露無きこと)
  • 寸 法 :27×25×3.5(横×縦×高さ[mm]) ※突起物除く
  • 重 量 :3g (内蔵アンテナ) / 20g (外部アンテナ)
  • 添付品 :接続用ピンヘッダ×1 個
  • 送信特性:送信出力:1mW +10/-30%
         周波数偏差:±30ppm 以内
  • 受信特性:受信感度:-93dBm 以下 @0.1% BER(250kbps)
         受信方式 ダブルスーパーヘテロダイン



--- 豊富なファームウェア ---

センサーネットワークシステムなど、各種ファームウェアをご用意していますのでご指定ください。
(センサーネットワークについてはこちら
ファームウェアの特注・カスタマイズもご相談ください(ファームウェアは書き換えできません)。
TS24関連製品
ts24評価基板

評価基板24-EVL
(モジュールとセットで無料)

ts24開発ボード

TS24 開発ボード 24-DEVBD


・RS232サンプルソフト
(Readme)
・SPIサンプルソフト
(Readme)

ts24開発ボード

組み込みアンテナ

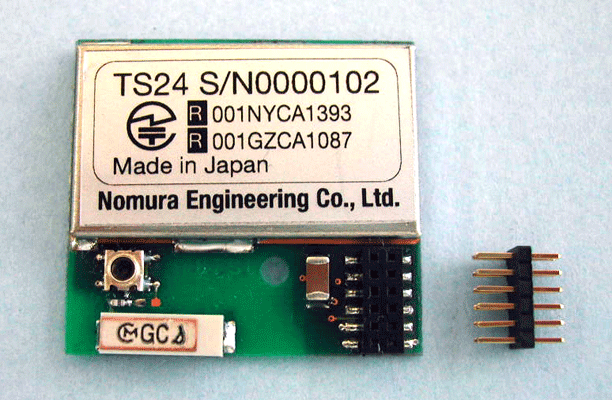

ts24内蔵チップアンテナ

内蔵チップアンテナ

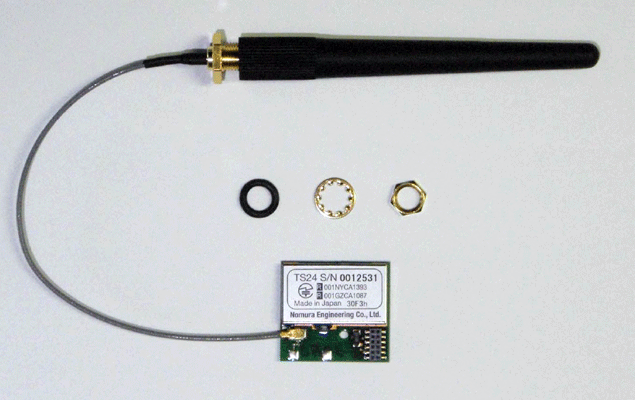

ts24外部アンテナ

外部アンテナ
