Mbed StudioとDAPLinkでEVK-NINA-B1を試す



はじめに

ublox社のEVK-NINA-B1開発ボードは、BLE通信モジュールNINA-B1が搭載されたボードです。

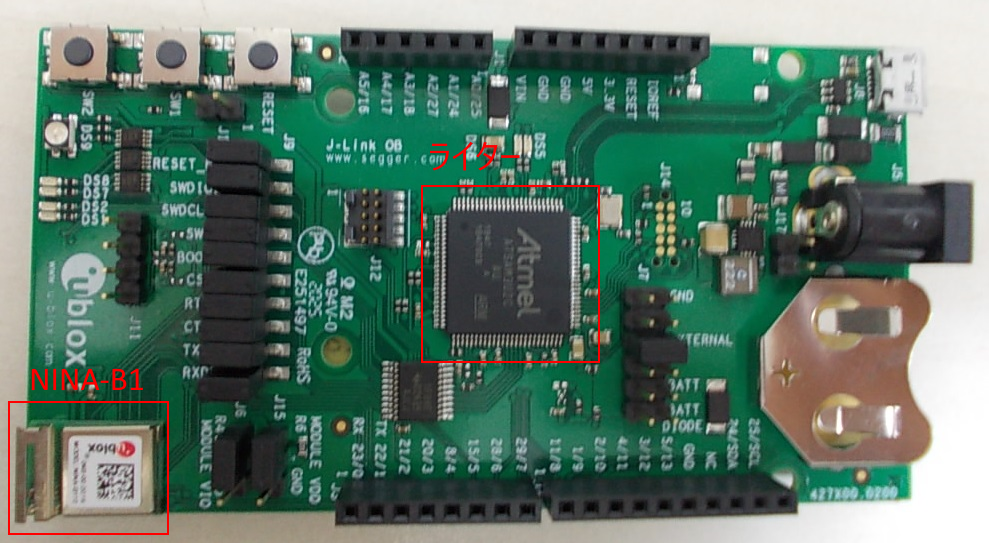

ボード

ソフトを書きこむためのライターも基板上に搭載されているので、この基板だけで開発を行うことができます。

EVK-NINA-B1のUSBコネクタとパソコンをUSB接続すると、フォルダが表示されるので焼き込むファイルをドラッグ&ドロップするだけでソフトを焼くことができます。

ライターのソフトは、SEGGER社のJ-Linkが使われています。



Mbed Studioで開発したい場合には、ライターのソフトをDAPLinkにした方が便利です。ソースプログラムにブレークポイントを設定して、デバッグすることができるようになります。



以降の説明では、EVK-NINA-B1のライターをDAPLinkに変更する方法を記載します。



必要なもの

結局は、ライター用のCPUにDAPLinkのファームウェアを焼けばよいだけです。

CPUには、Atmel(現Microchip)のATSAM3U2Cが使われていて、そのCPU用のDAPLinkファームウェアは無償でダウンロードできます(詳細は後述)。



昔は、EVK-NINA-B1を2つ用意して一方のライターから、もう一方のATSAM3U2Cに焼きこむことができたようなのですが、現在同じことを行おうとすると、

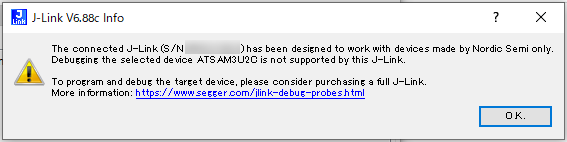

警告メッセージ

と表示され、EVK-NINA-B1のライターからはATSAM3U2Cを焼けなくなっています。

(J-Linkの焼き込みソフトJ-Flash Liteで、デバイスをATSAM3U2Cを選択すると表示されます)



そのため、ATSAM3U2Cを焼くためのライターが別途必要になります。ライターは何でも良いのですが、弊社ではJ-Linkがありましたので、それを使用しました。

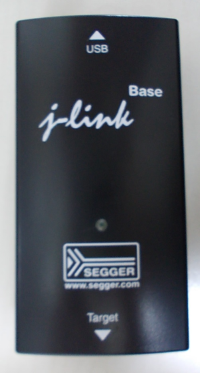

J-Link

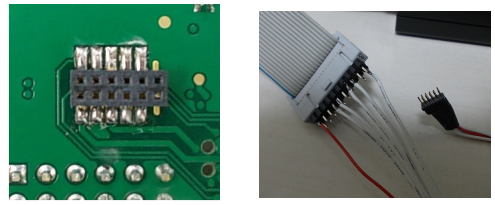

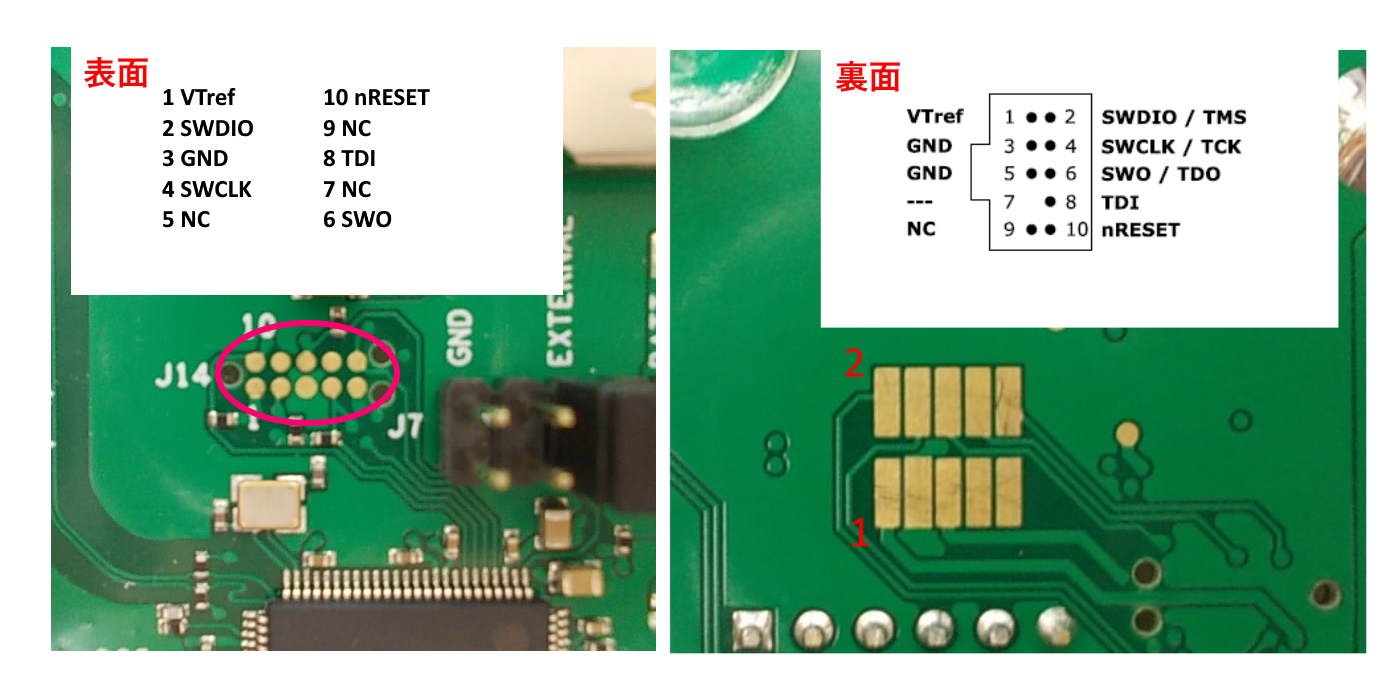

焼き込みピン

焼き込みピンは、表面と裏面にあるのですが、半田付けしやすい裏面を使いました。

ピン配置

2x5のコネクタが無かったので、2x6で代用しました。

焼き込みピン2



完全消去

EVK-NINA-B1のATSAM3U2Cのソフトは、プロテクトがされているためコネクトに失敗します。

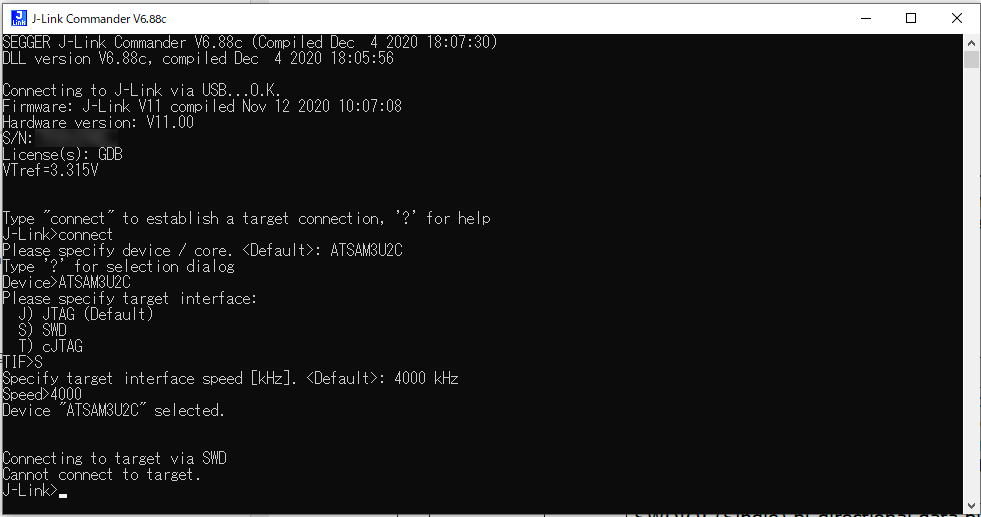

コマンド1

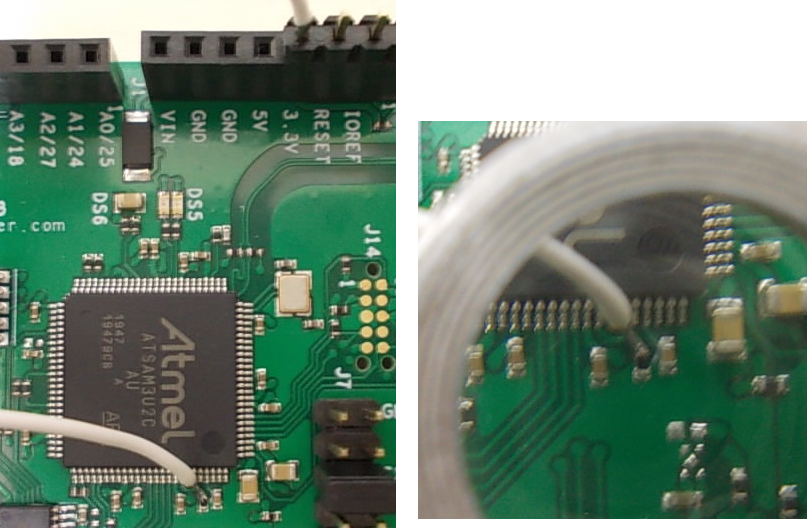

ATSAM3U2CのERASEピンにHigh電圧を入れると、完全に消去することができます(内部プルダウン抵抗が付いているので、3.3Vを直接付けてOKです)。

完全消去1

EVK-NINA-B1の基板上の3.3VピンをERASEピンに入れます。完全消去前は、DS5,6のLEDが点滅しているのが完全消去に成功すると消えます。

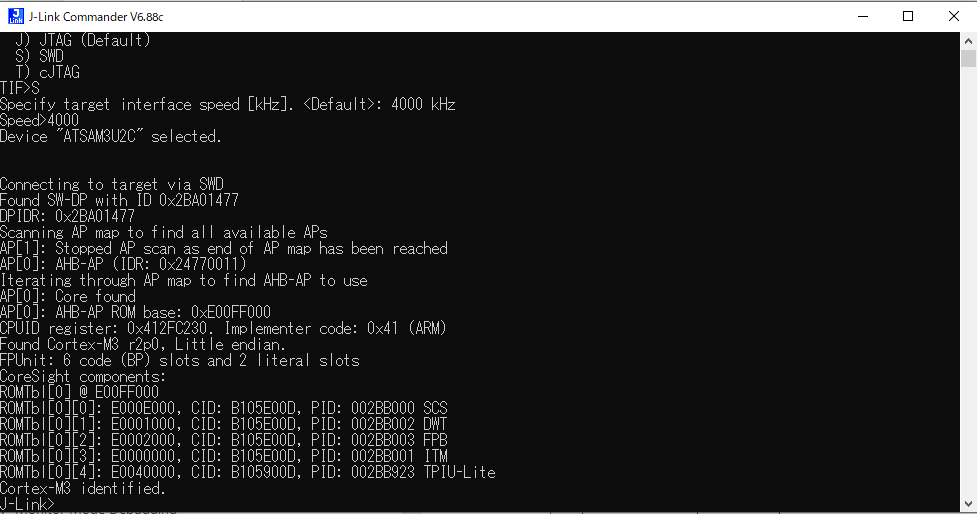

この状態にすると、コネクトに成功します。

コマンド2



ブートローダー書き込み

ブートローダーといわれるソフトを焼きこみます。ブートローダーを焼きこむと、ファームウェアの焼き込みをドラッグ&ドロップで行えるようになります。

ATSAM3U2CのDAPLink用のブートローダーは、

https://github.com/ARMmbed/DAPLink/releases/download/0244_bootloader_test/0244_bootloader_release_package_d3095115.zip

の中の、0244_sam3u2c_bl_0x5000.binというファイルになります。

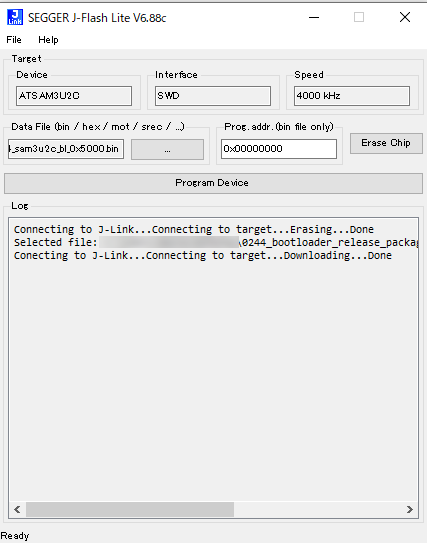

別途用意したライターを使用して、0244_sam3u2c_bl_0x5000.binを焼きます。弊社ではJ-Linkを使用しました。一度 Erase Chipしてから、焼き込むと成功します。

J-Link

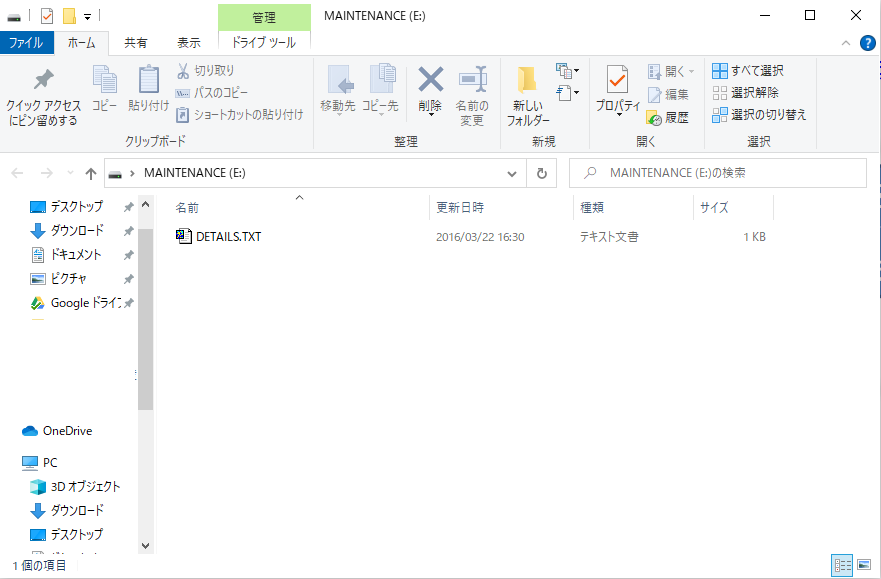

電源を一度切り、USBコネクタとパソコンをUSBケーブルで接続すると、パソコンに"MAINTENACE"フォルダが認識されます。



DAPLinkブートローダーのアップデート

詳しい流れは、https://os.mbed.com/users/MACRUM/notebook/daplink-bootloader-update/に記載されています。

USB接続

このフォルダにドラッグ&ドロップすれば自動で焼きこまれるようになります。ここから先は別途用意したライターは使うことは無くなります。



ブートローダーの残り部分を焼きこみます。”0244_sam3u2c_bootloader_update_0x5000.bin”というファイルをドラッグ&ドロップします。再度、電源を入れ直し、"MAINTENANCE"のフォルダが開くことを確認します。



インターフェースファームウェアの書き込み

DAPLinkのファームウェアは、新しいバージョンに更新されていくため、ここで記載したバージョンより新しいものが存在するかもしれません。新しいバージョンがあれば、そちらを使用されることを推奨いたします。



EVK-NINA-B1用のDAPLinkのファームウェアは、https://github.com/ARMmbed/DAPLink/releases/download/v0254/0254_release_package_f499eb6e.zipからダウンロードできます。

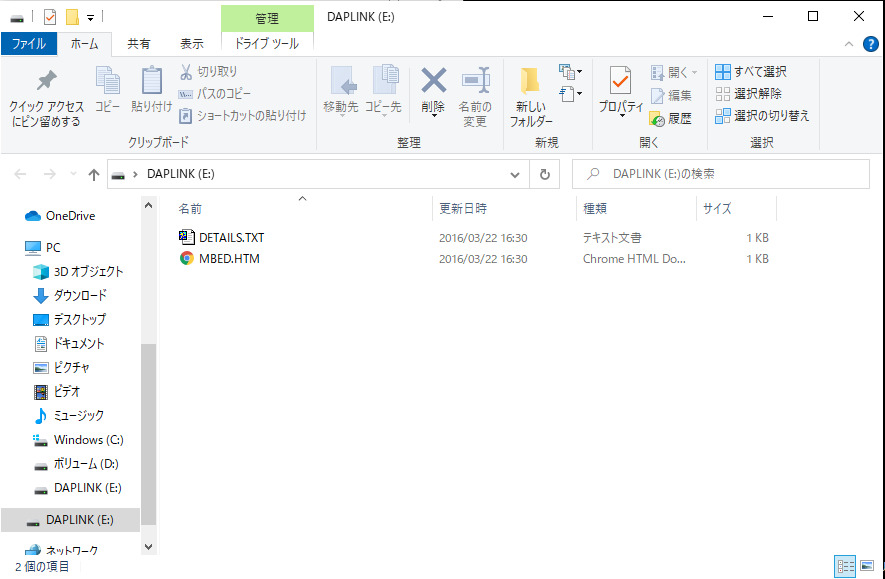

この中の”0254_sam3u2c_ublox_evk_nina_b1_0x5000.bin”ファイルを"MAINTENANCE"フォルダにドラッグ&ドロップします。"MAINTENANCE"フォルダの代わりに"DAPLINK"フォルダが開くようになります。

DAPLinkフォルダ

以上で、EVK-NINA-B1のライターをDAPLinkに変更する作業は終了になります。



MAINTENANCEフォルダを再度開くには

USB接続して、再度MAINTENANCEフォルダを開く必要がある場合には、RESETスイッチを押しながらUSBを接続するように記載されていますが、このRESETスイッチというものは、nRESETピンのことではありません。

EVK-NINA-B1基板上のRESETスイッチのことでもありません。基板上のRESETスイッチは、NINA-B1モジュールのRESETスイッチになります。

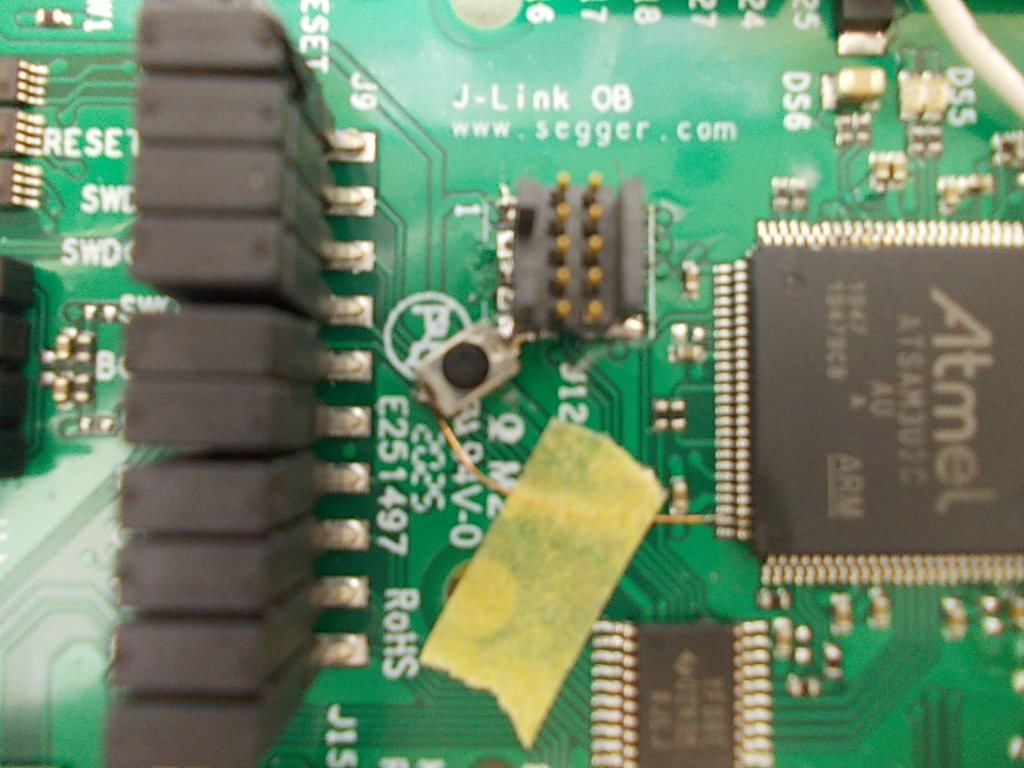

RESETスイッチ

ATSAM3U2CのRESETスイッチは、24ピンのRA25になります。このピンは、EVK-NINA-B1の基板上に配線されていません(下から2番目)。上の画像は、RESETスイッチを取り付けたものになります。RA25はプルアップされているのでGNDに落とすスイッチを取り付けるだけです。

このRESETスイッチを押しながら、USBを接続すると"MAINTENANCE"フォルダが表示されます。



Mbed Studioで試す

Mbed Studio

ライターをDAPLinkに変更したEVK-NINA-B1をパソコンに接続した状態で、Mbed Studioを立ち上げると"Target"の部分が自動で認識されます。

試しにLEDが点滅するだけのファームウェアをダウンロードしてみます。Mbed OSのバージョンに注意してください。バージョンは5でないと焼けません(2021/3/3現在)。

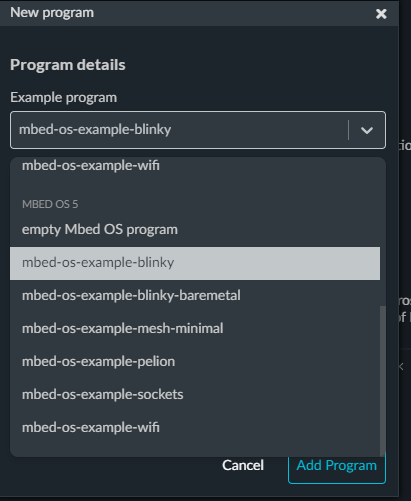

LED点滅ソフト

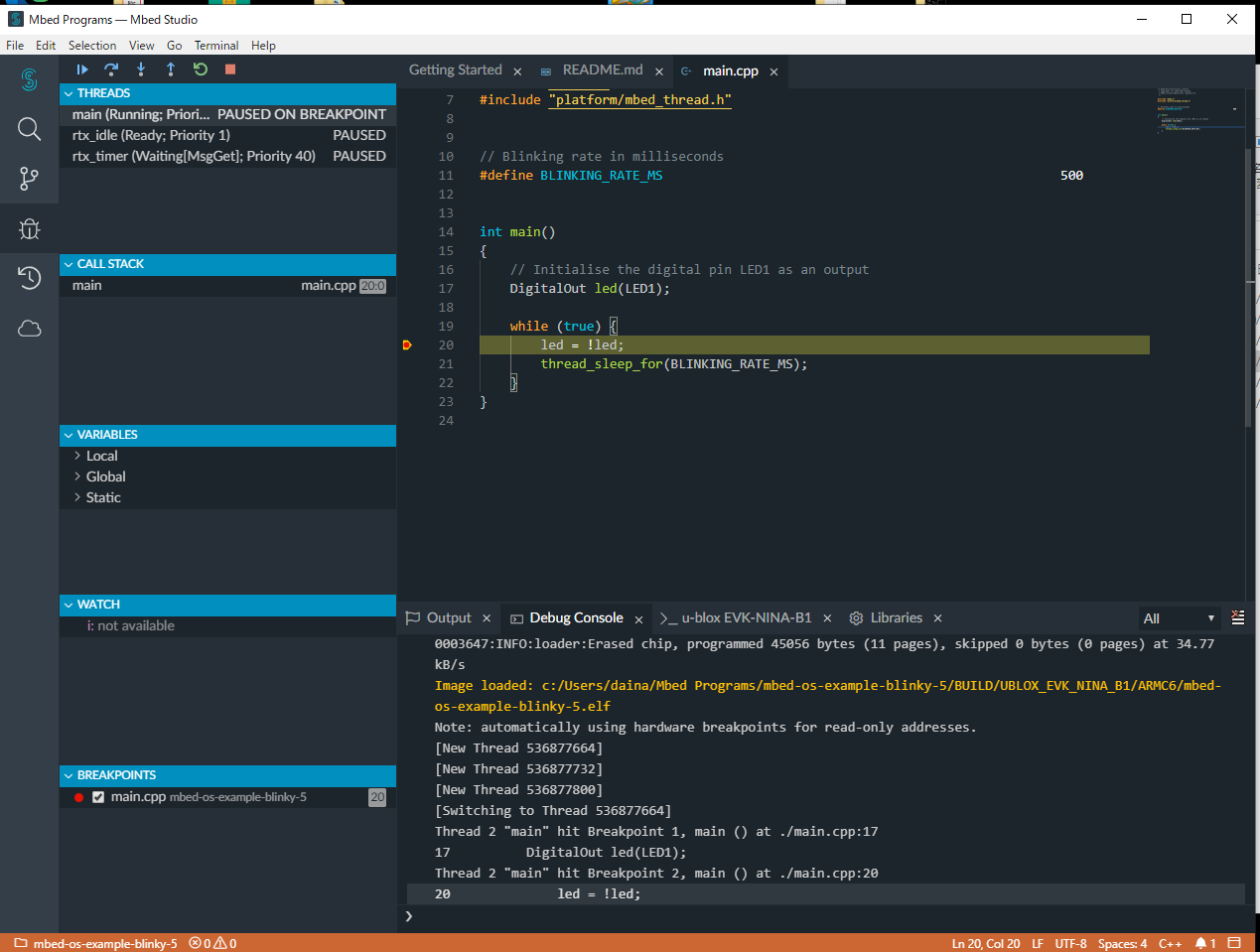

ブレークポイントを設定して、デバッグを実行すると

デバッグ画面

となります。



終わりに

最初は、EVK-NINA-B1を2台だけでDAPLinkに変更しようとしたのですが、うまくいかなかったので調べてみました。パターンが剥がれたり(自分のせい)、ERASEピンが必要だったり、RESETスイッチが無かったりしましたが、その甲斐あってかEVK-NINA-B1の全体像が分かりました。

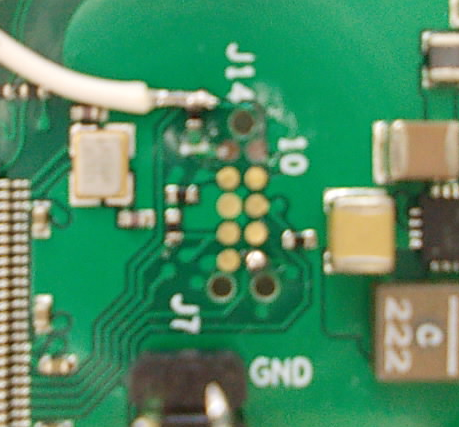

パターン剥がれ

ちなみに、RESETピンはDAPLinkのソースコードから発見できます。gpio.cファイル内のgpio_get_sw_reset()関数で、RESETスイッチの有無をチェックしています。ピン番号は、IO_Config.hに記載されているのでPA25ピンがRESETスイッチであることが分かります。




(2021/3/3 記載)
