TLG3901をThe Things Networkで試す

はじめに

TLG3901は、kiwitecのLoRaWANゲートウェイで、TLG3901BL2とTLG3901BLV2の２種類あります。TLG3901BLV2には、LTEモジュールが内蔵されているのでSIMカードを挿して使うことができます。

今回は、弊社のLoRaWANデバイスLW01-NWPとTLG3901BLV2を使ってThe Things Networkにセンシングデータを上げてみたいと思います。

TLG3901は、ビルドインサーバーなのでLoRaWANネットワークサーバー（The Things Networkなど）と通信せずにLoRaWANデバイスと通信が可能です。

今回のノートでは、ビルドインサーバーを使用しない場合の話になります。

用意するもの

• LW01-NWP（LoRaWANデバイス）１台
• TLG3901BLV2 または TLG3901BL2（LoRaWANゲートウェイ）１台

TLG3901への接続

マニュアルは、"kiwitec TLG3901シリーズ ユーザーマニュアル"で検索を掛けると見つかります。

TLG3901の設定は、WiFiを使って設定します。

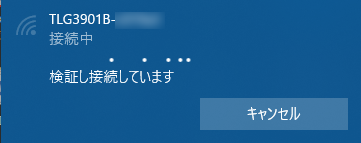

TLG3901の電源を入れ、WiFi設定の”利用できるネットワークの表示”を選択すると、「TLG3901B-XXXXXX」 の形式で一覧に表示されるので、それを選択します。

パスワードを求められるので、「tlg3901b」と入力します（工場出荷時のパスワードになります）。

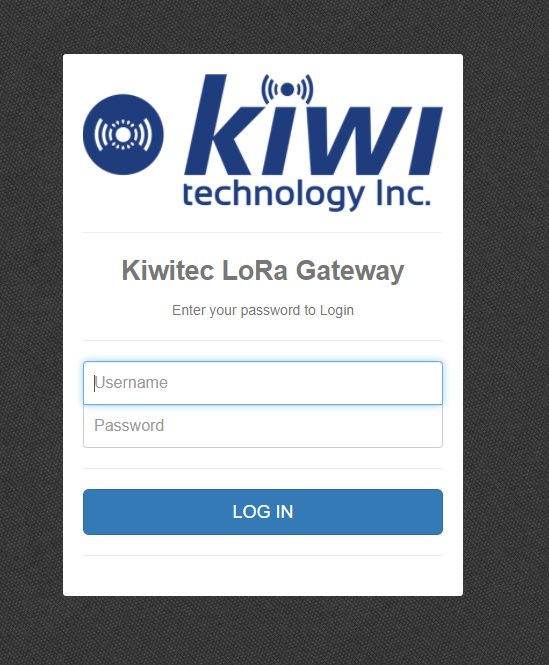

ブラウザを開き、URLに「http://10.42.43.1」入力してページを開くと下記の画面が表示されます。

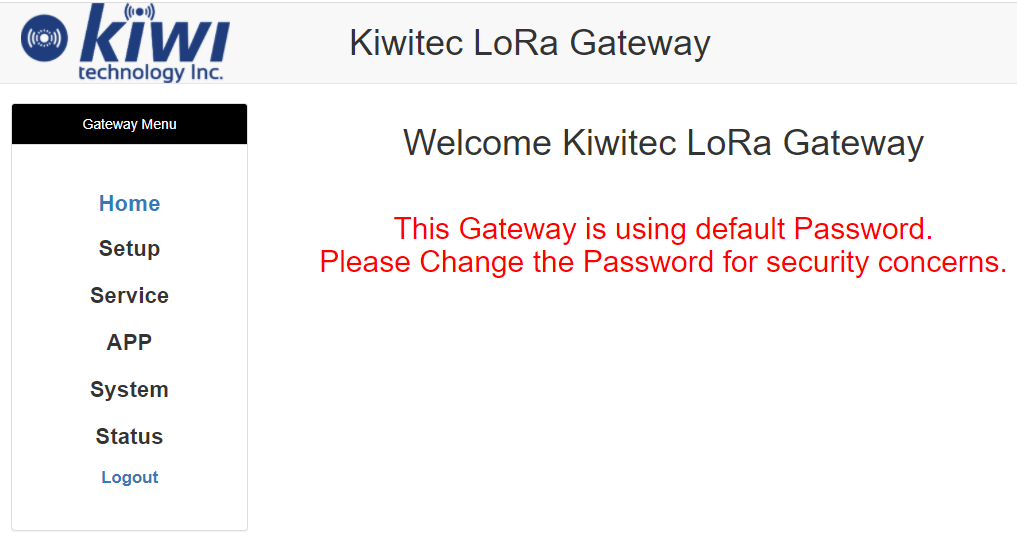

「Username」の項目に「admin」、「Password」の項目に「admin」を入力するとログインできます（工場出荷時のユーザー名とパスワードになります）。

TLG3901のチャネル設定

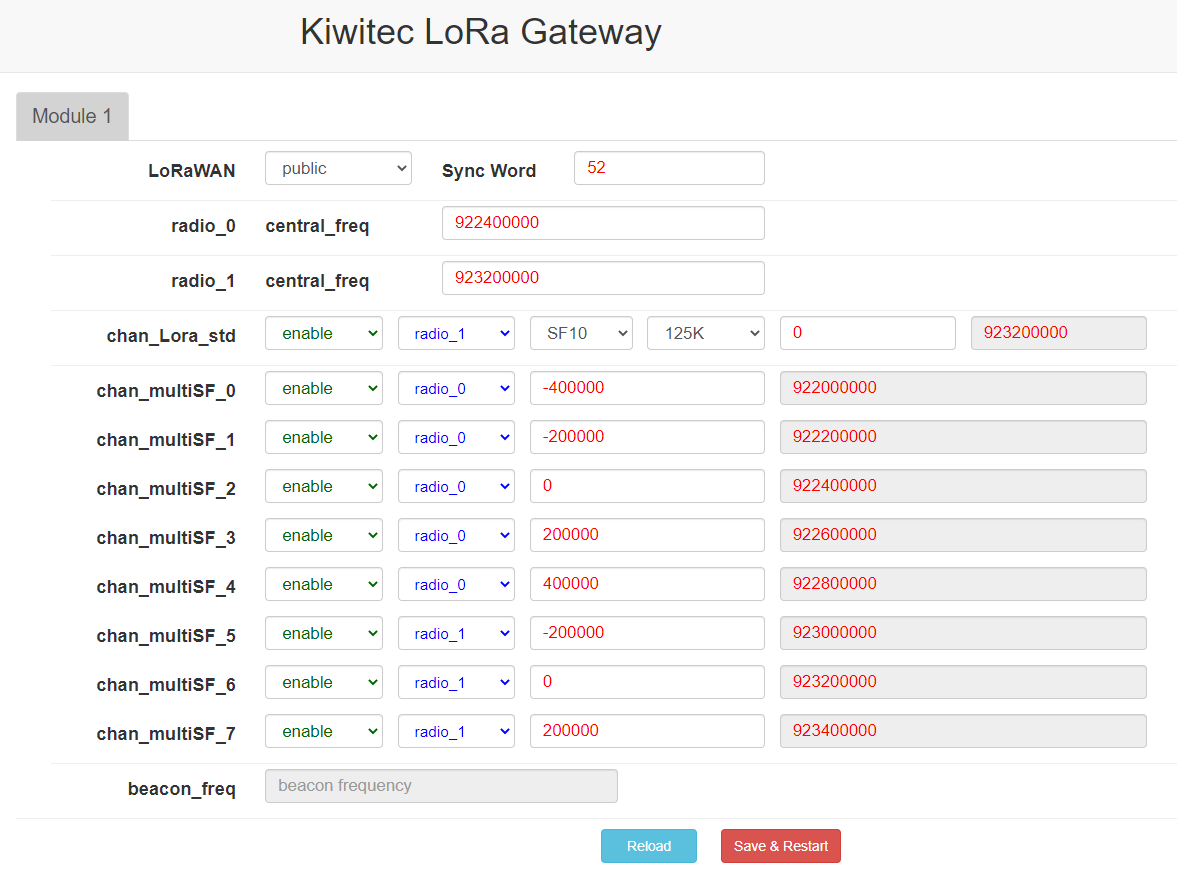

LoRaWANの無線周波数を設定します。日本の周波数プランAS920-923("AS1")の設定を行います。

左のメニューの"Setup"->"Channel Setup"を選択します。

入力が終わったら、「Save & Restart」を選択して更新します。

TLG3901のネットワークサーバー設定

The Things Networkをネットワークサーバーに設定します。

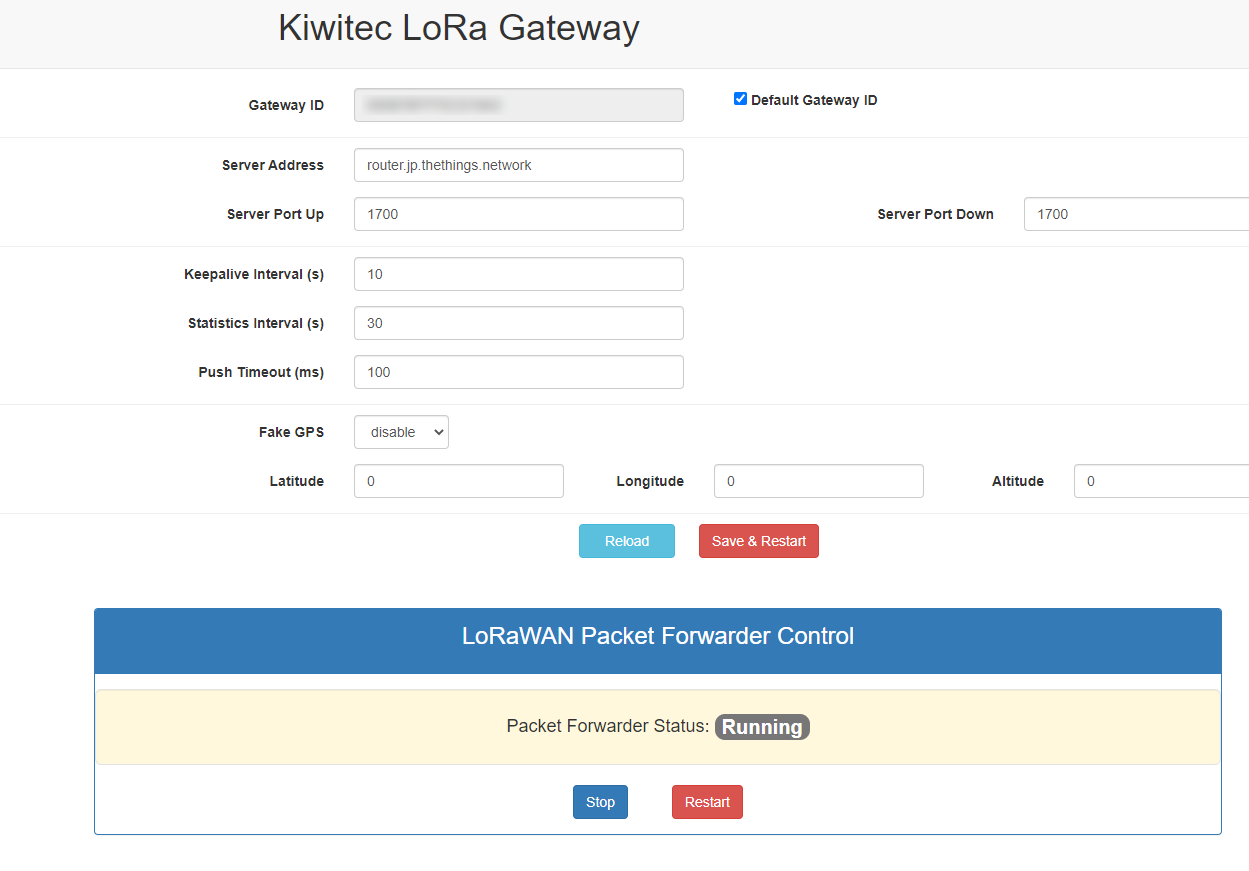

左のメニューの"Setup" -> "LoRaWAN Pkt Forwarder"を選択します。

"Server Address"の項目には、The Things Networkのアドレス 「router.jp.thethings.network」を入力します。”Server Port Up"と"Server Port Down"は、The Things Networkは1700と決められているので、それを入力します。

ちなみに、"Server Address"を「localhost 」、"Server Port UP"と"Server Port Down"に「1680」を設定すると、ビルドインサーバーを使用するようになります。これを使えば、インターネット網を使わずにLoRaWANデバイスのセンシングデータを収集できるはずです。この機能については、また別のノートで記載したいと思います。

"Gateway ID"の項目は、The Things Networkにゲートウェイを登録するときに使用するのでコピーして置いてください。

必須の設定は以上です。「Save & Restart」を選択して更新します。

TLG3901のインターネット接続設定

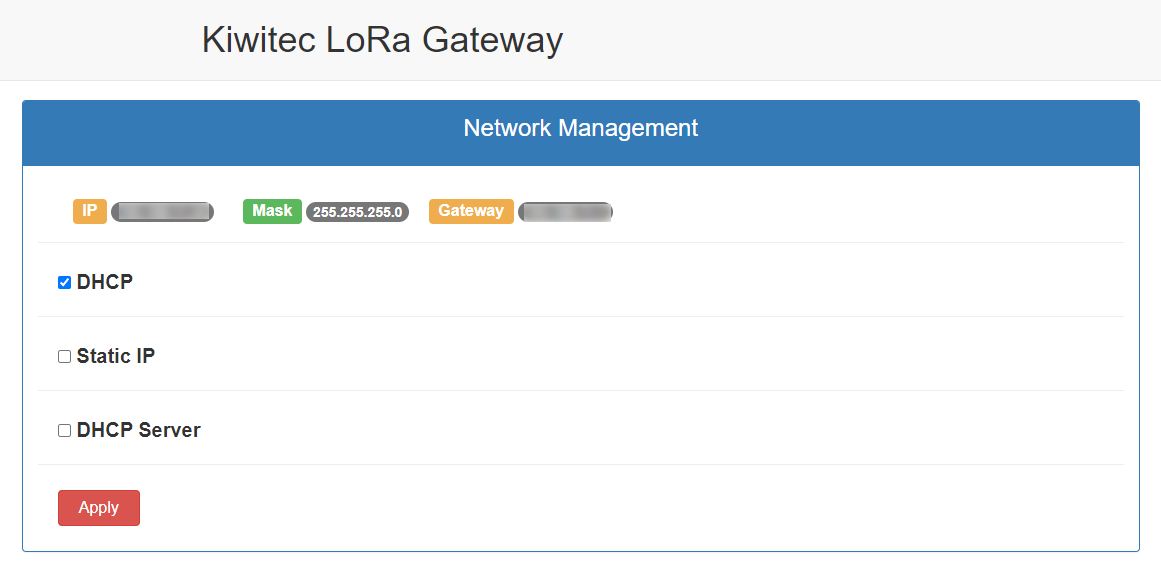

今回は、社内のネットワークをゲートウェイ（インターネットへの）にすることにしました。静的IPの設定ではなく、DHCPでIPアドレスを貰うことにしました。

「Apply」を選択して更新します。

IPアドレスが割り振られると、"IP"と"Mask"と"Gateway"が表示されます。

以上で、TLG3901の設定は完了になります。

The Things Networkにゲートウェイを登録する

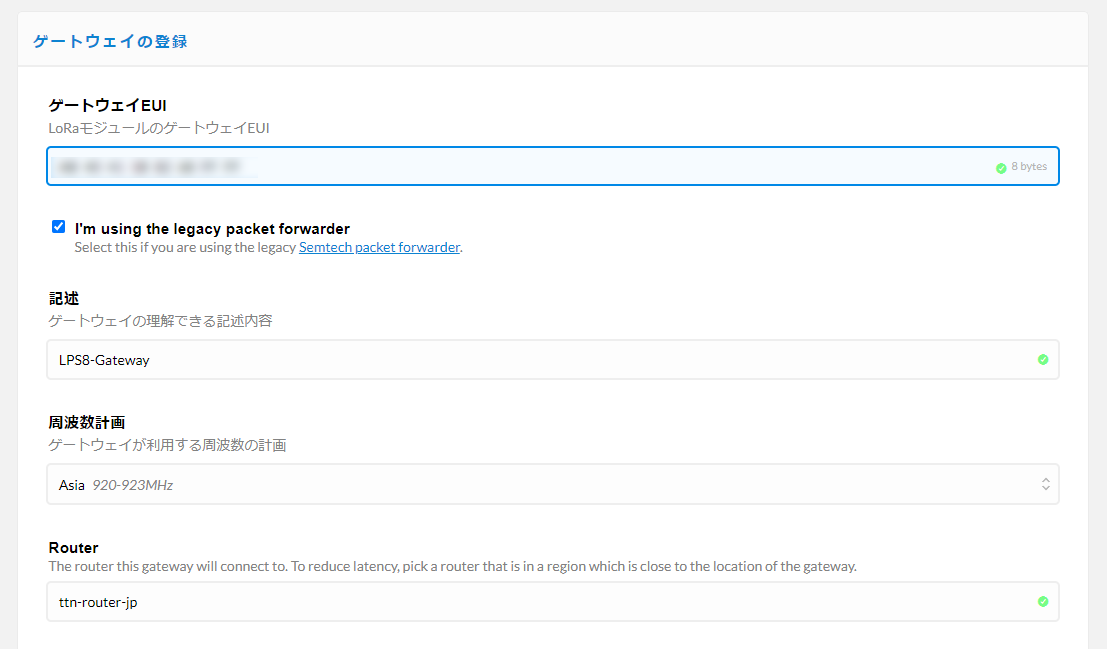

The Things Networkのゲートウェイの登録では、

• ゲートウェイEUIには、TLG3901の"Gateway ID"で表示されていた値を入力します。

  （注意！！）I'm using the legacy packet forwarderに✓を入れてからゲートウェイのEUIを入力します

• 周波数プランには、"Asia 920-923MHz"

• ルーターには、"ttn-router-jp"

を選択します。

The Things Networkにデバイスを登録する

この内容については、別のノート「LW01-NWPをThe Things Networkで試す」に記載してあります。

動作させてみる

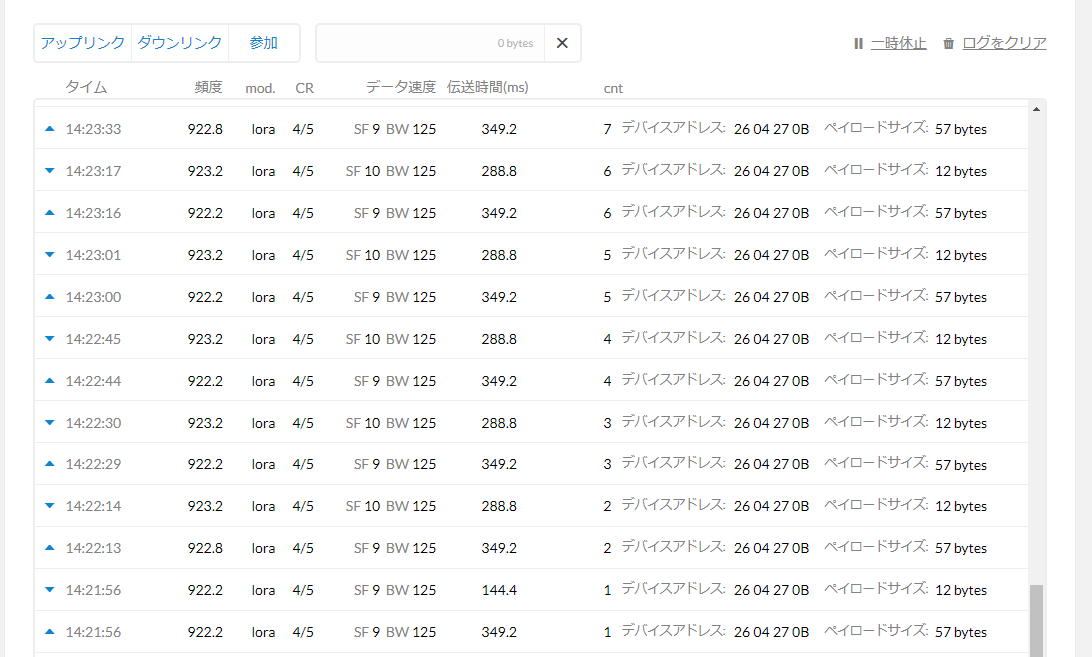

ゲートウェイのトラフィックのログになります。

922MHz帯の周波数も上がっていることが確認できます。ダウンリンクでLW01-NWPの出力端子の制御も可能です。

終わりに

次はビルドインサーバーを試したいと思います。

TLG3901は、

• MQTTブローカーの機能（データを受信したら転送する機能）
• REST API（要求されたデータを返信する）

もサポートしています。

使用者は、アプリケーションを開発するだけかなと思いきや、Node-REDというアプリケーションもビルドインされているので、センシングデータの表示やグラフ化するだけならマウス操作でできてしまいます（アプリケーションサーバーなので、ブラウザでTLG3901のURLを叩けばいいだけ）。保存できるデータ量が少ないなんてオチもなく、USBメモリを外付けして拡張できます。

Node-REDというアプリケーションもビルドインされています。ただ、ダッシュボード機能は無いので数値の表示やグラフ化はできません。JSONフォーマットとバイナリデータの変換器として使えば、LoRaWANデバイスの機種依存を吸収できます。（2020/12/21 追記）
