LW01-NWPをAWS IoTで試す

はじめに

LW01-NWPのセンシングデータをAWS IoTに送信し、AWS IoTからLW01-NWPの出力を制御することができます。LW01-NWPでなくてもLoRaWANデバイスなら、AWS IoTと連動することができます。

AWS IoTと連動するためにThe Things Network（無料）を利用します。有料なのはAWSだけになります。

AWS IoTにまで届けば、後はAWSサービスを使って、センシングデータを保存・分析・制御することができます。

用意するもの

• LoRaWANデバイス（今回は、LW01-NWPを使用）１台
• LoRaWANゲートウェイ（今回は、kiwitech社のTLG3901(BLV2/BL2)を使用）１台

LoRaWANゲートウェイは、The Things Networkと通信できるタイプであれば何でも構いません。

全体の流れ

The Things Networkから動画で詳しい手順が公開されています。https://www.thethingsnetwork.org/docs/applications/aws/

動画で説明されていますが、連携するためのテンプレート（AWS CloudFormation）を実行します。このテンプレートを実行すると下記のことが行われます。

• AWS EC2のインスタンスが追加される
• The Things Networkに登録されているデバイスがAWS IoTの"モノ"に追加される

テンプレートの実行が成功すれば、いきなりAWS IoTでセンシングデータを確認できます。

AWS EC２キーペアの作成

テンプレートの入力の時にEC2のキーペアを選択する必要があるので、事前にAWS EC2キーペアの作成を行っておきます。既存のEC2のキーペアを使用する場合は作成する必要はありません。

AWS コンソール（https://aws.amazon.com/jp/console/）にログインし、EC2のサービスを選択します。

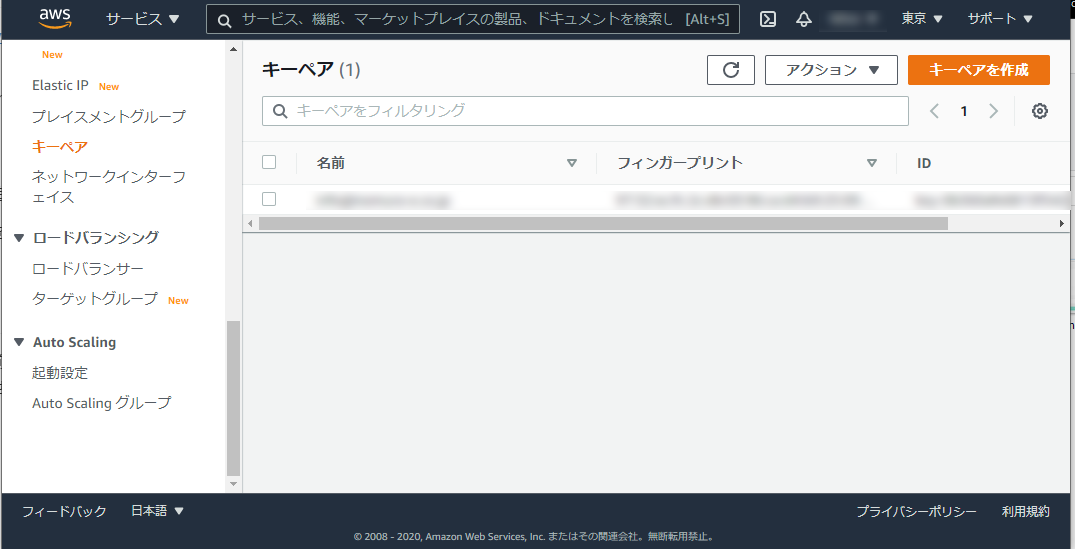

左のメニューからキーペアを選択します。右上のキーペアの作成を押します。

AWSは、キーペアを使って暗号鍵を２つ作成します。作成した２つの内AWSが１つを保管し、もう一つを自分で厳重に保管します（流出禁止、ダウンロードも１回しかできない仕様です）。

キーペアが流出してもAWS以外で暗号鍵を作り出せません。インターネット網からEC2にアクセスするときには、ダウンロードした暗号鍵を使用してアクセスします。

実際には暗号鍵自体を送信はせずに、AWSが用意したデータを暗号化したものを送り、AWSは保管している暗号鍵でそれを復号して検証しています。

AWSサービス間であれば、キーペアだけを使って関連性を設定できます。

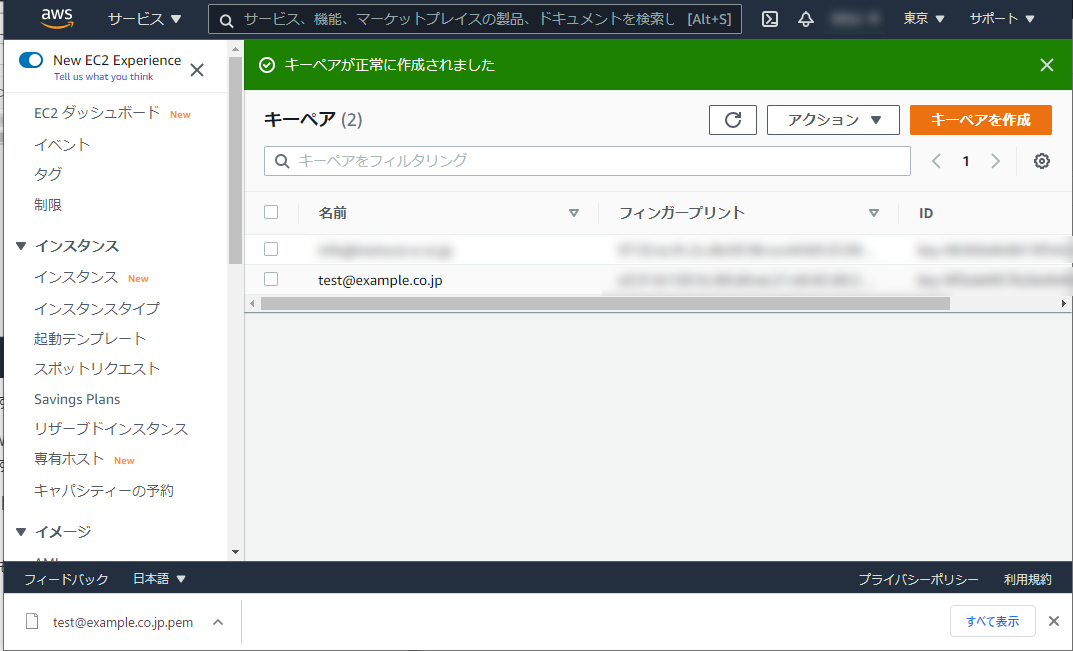

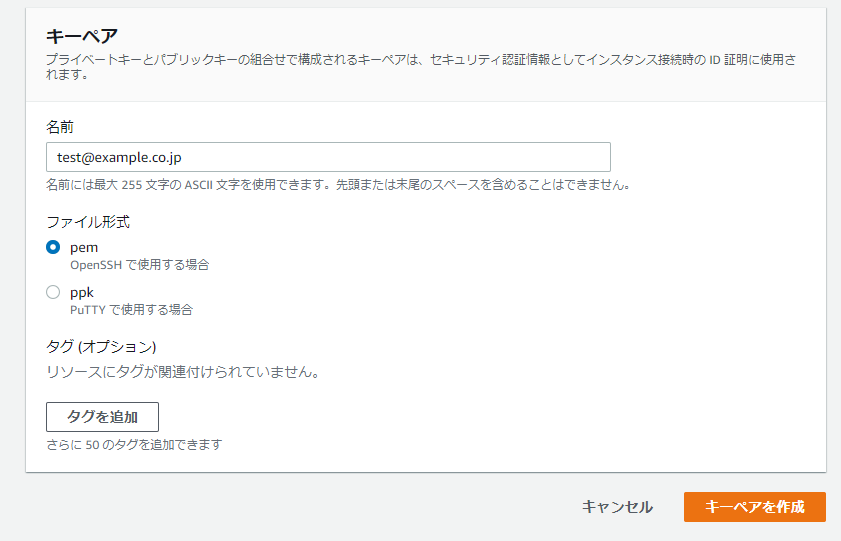

名前を入力して、右下のキーペアを作成を押すとキーペアが作成され、自分の暗号鍵がダウンロードされます。

The Things Networkのテンプレートを実行

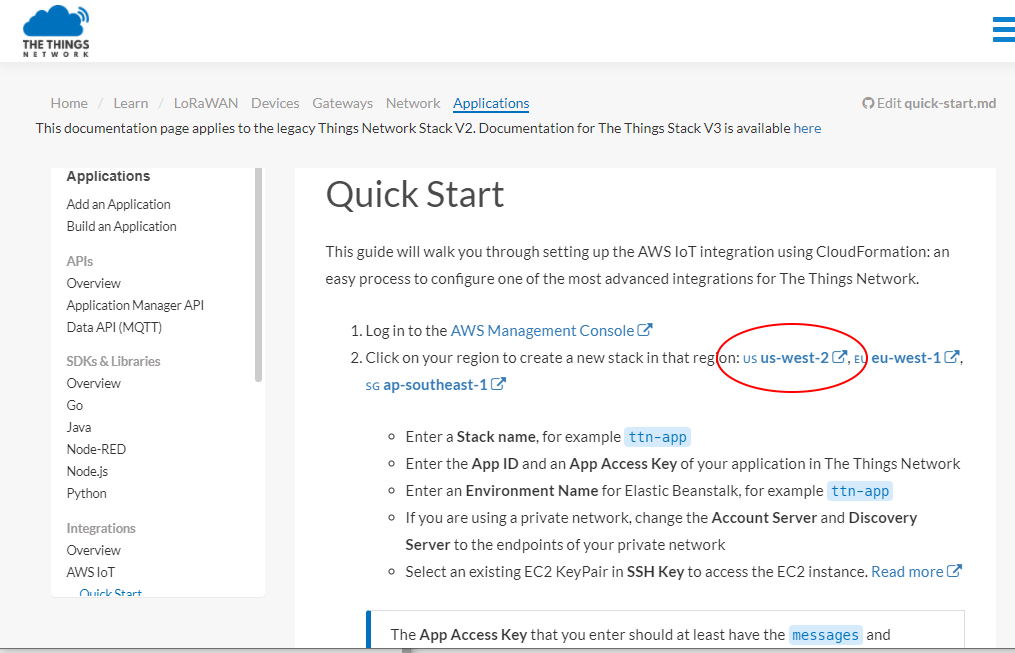

Quick Startページ（https://www.thethingsnetwork.org/docs/applications/aws/quick-start.html）を開きます。

赤枠のus us-west-2を選択します。その後のeu-west-1でもap-southeast-1でもかまいません。どちらにせよリージョンが違うので、次のページで東京リージョンに変更します。

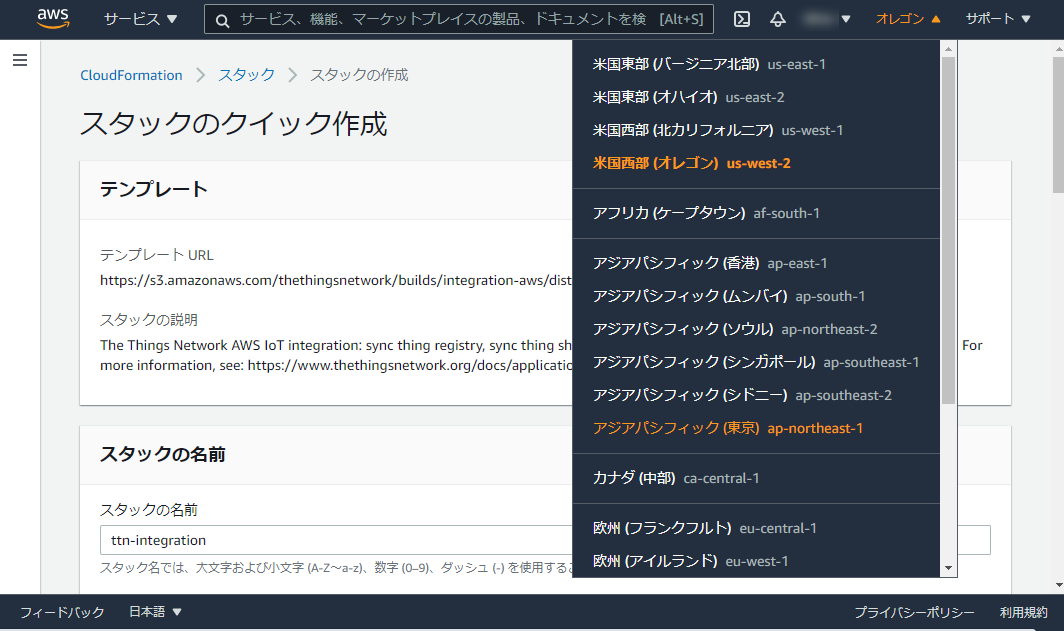

右上のオレゴンを選択して、リージョンをアジアパシフィック(東京) ap-northeast-1に変更します。正確には使いたいAWS IoTがあるリージョンを選択します。

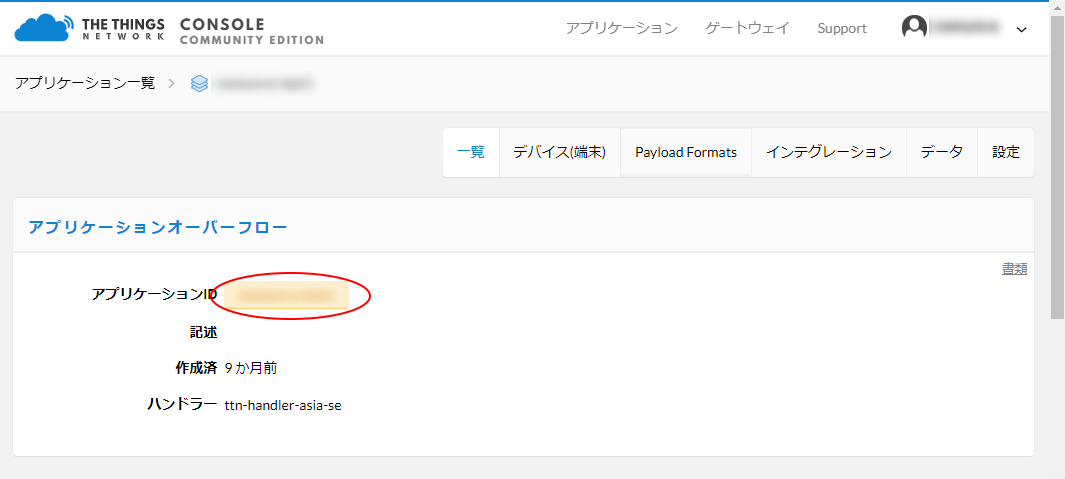

まずは、App IDを設定します。The Things Networkのコンソール（https://console.thethingsnetwork.org/）にログインして、アプリケーションの項目を開きます。

アプリケーションIDに表示されているものをApp IDの項目に入力します。

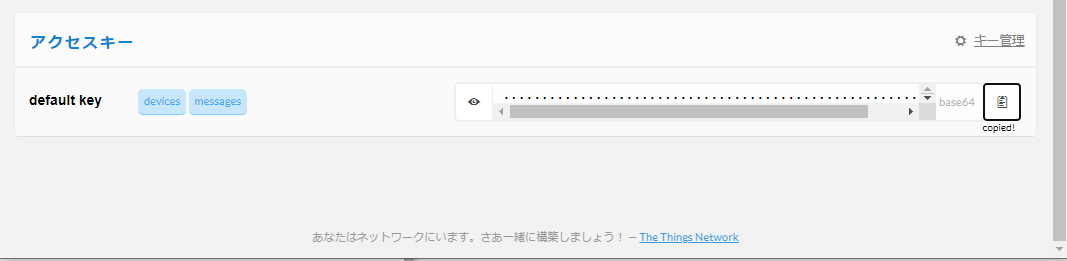

次にApp Access Keyを設定します。TTNの同じページの一番下にアクセスキーがあります。

クリップボードにコピーボタンを押してから、App Access Keyの項目で貼り付けを実行してください。文字数が多いのでCopy&Pasteの方が安全です。

次に追加されるEC2インスタンスの設定をします。

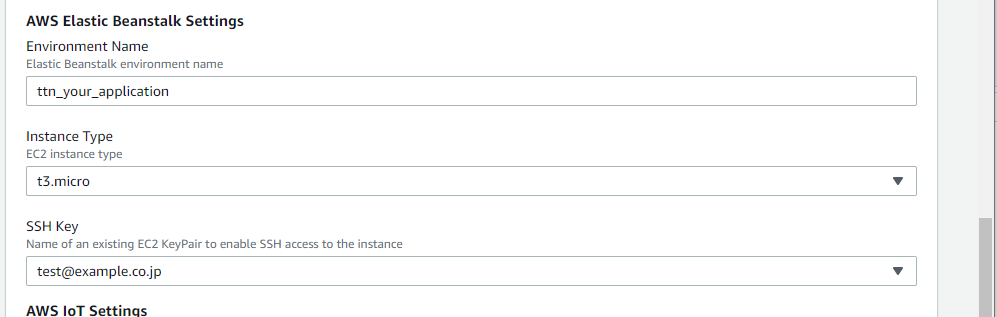

Enviroment Nameの項目は自由です。Instance Typeの項目にはt3.microを選択します。

そして、SSH Keyの項目で先ほど作成したEC2のキーペアを選択します。

次にLW01-NWPのセンサ情報の送受信先ポート番号を設定します。要は、LoRaWANデバイスのダウンリンクのポート番号を設定します。

LW01-NWPとパソコンをUSBケーブルで接続し、下記のコマンドを実行すると

xxxxxxxxxx
#?M

LW01-NWPの現在の設定情報が出力されます。

xxxxxxxxxx
...
Lora_DataPortNo:099
...

Lora-DataPortNoの項目がここで設定するLoRaWAN FPortの番号になります。

最後にAWS CloudFormationによってIAMリソースが作成される場合があることを承認しますに✓を付けてスタックの作成を実行します。成功すると、

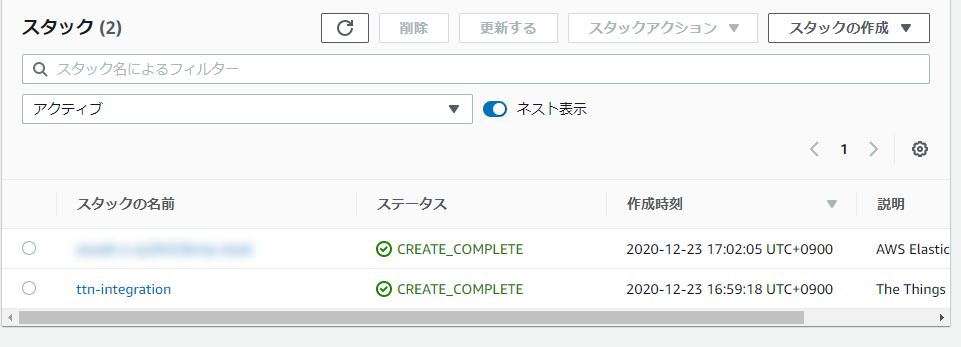

スタックに追加された２つのステータスがCREATE_COMPLATEになります。

変更された内容は、

• IAMロールが１つ追加される
• EC2インスタンスが１つ追加される
• The Things Networkに登録されていたデバイスがAWS IoTの"モノ"に追加される（タイプがLORAWAN）

になります。

この段階で、LoRaWANデバイスから送信されたデータがAWS IoTに届くようになっています。

LW01-NWPのデータフォーマットを変換

LW01-NWPは、送信データ量を少なくするためにフォーマットがバイナリデータになっています。バイナリデータのままAWS IoTに送ると後の処理が難しくなるので、The Things Networkのスクリプト機能でJSONフォーマットに変換します。

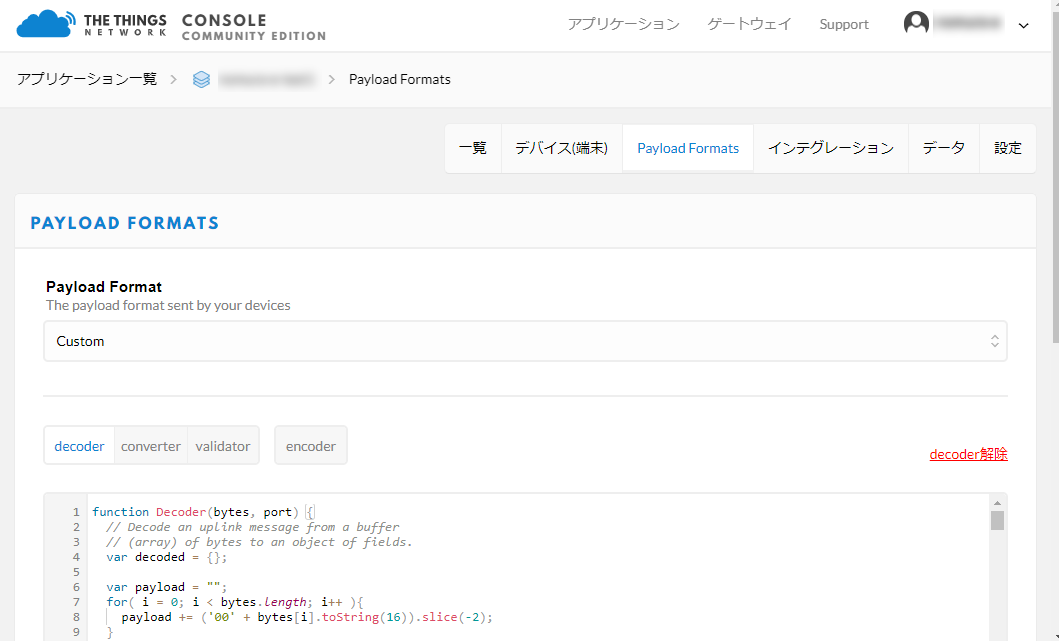

The Things NetworkのPayload Formatsを開きます。

decoderの項目に下記のコードを貼り付けます。

​x
function Decoder(bytes, port) {
  // Decode an uplink message from a buffer
  // (array) of bytes to an object of fields.
  var decoded = {};
​
  var payload = "";
  for( i = 0; i < bytes.length; i++ ){
    payload += ('00' + bytes[i].toString(16)).slice(-2);
  }

  var common = payload.substr(4,24);

  var sw_data = parseInt(common.substr(0,4), 16);
  var output;
  if( (sw_data & 0x8000) == 0x8000 )
      output = "on";
  else
      output = "off";

  var lat = parseInt(common.substr(4,8), 16);
  lat /= 1000000.0;
  var lon = parseInt(common.substr(12,8), 16);
  lon /= 1000000.0;
​
  var battery = (parseInt(common.substr(20,2), 16) == 1 ? "backup" : "normal");

  var input = [];
  for( i = 0, idx = 0; i < 10; i++, idx++ ){
      if( (sw_data & 0x01) == 0x01 )
          input[idx] = "on";
      else
          input[idx] = "off";
      sw_data >>= 1;
  }

  var code;
  var ave_wind, max_wind;
  var rain_power, rain;
  var curr, volt, rs232, rs485;
​
  var data = payload.substr(28);
  for(i = 0; i < data.length - 4;){
      var b = parseInt(data.substr(i,2), 16);
      i += 2;
      var len = parseInt(data.substr(i,2), 16);
      i += 2;

      switch(b){
      case 1:     // Wind
          ave_wind = parseInt(data.substr(i,4), 16);
          ave_wind /= 600.0;  // m/s
          ave_wind = Math.round(ave_wind * 100) / 100.0;
          max_wind = parseInt(data.substr(i+4,4), 16);
          max_wind /= 600.0;  // m/s
          max_wind = Math.round(max_wind * 100) / 100.0;
          break;
      case 2:     // Rain
          rain_power = parseInt(data.substr(i,4), 16);
          rain_power *= 3;    // mm/h
          rain = parseInt(data.substr(i+4,4), 16);
          rain *= 0.5;        // mm
          break;
      case 3:     // 4-20mA
          curr = [];
          for( k = 0, idx = 0; k < len*2; k += 4, idx++){
              curr[idx] = parseInt(data.substr(i+k, 4), 16);
          }
          break;
      case 4:     // 0-10V
          volt = [];
          for( k = 0, idx = 0; k < len*2; k += 4, idx++){
              volt[idx] = parseInt(data.substr(i+k, 4), 16);
          }
          break;
      case 5:     // RS232
          rs232 = "";
          // hex to ascii
          for( k = 0; k < len*2; k+=2){
              code = parseInt(data.substr(i+k, 2), 16);
              rs232 += String.fromCharCode(code);
          }
          // hex
          //rs232 = data.substr(i, len*2);
          break;
      case 6:     // RS485
          rs485 = "";
          // hex to ascii
          for( k = 0; k < len*2; k+=2){
              code = parseInt(data.substr(i+k, 2), 16);
              rs485 += String.fromCharCode(code);
          }
          // hex
          //rs485 = data.substr(i, len*2);
          break;
      }

      i += len*2;
  }
​
  decoded.input = input;
  decoded.output = output;
  decoded.lat = lat;
  decoded.lon = lon;
  decoded.battery = battery;
  decoded.ave_wind = ave_wind;
  decoded.max_wind = max_wind;
  decoded.rain_power = rain_power;
  decoded.rain = rain;
  decoded.curr = curr;
  decoded.volt = volt;
  decoded.rs232 = rs232;
  decoded.rs485 = rs485;
  decoded.raw = payload;
​
  return decoded;
}

encoderの項目に下記のコードを貼り付けます。

x
function Encoder(object, port) {
  // Encode downlink messages sent as
  // object to an array or buffer of bytes.
  var bytes = [];
​
  var payload = "00";

  if( object.state.output == "on")
    payload += "00800000000000000000000000";
  else if( object.state.output == "off")
    payload += "00000000000000000000000000";
​
  var len;
  if( object.state.rs232 ){
    payload += "05";
​
    // ascii to hex
    len = object.state.rs232.length;
    payload += ('00' + len.toString(16)).slice(-2);
    for( i = 0; i < object.state.rs232.length; i++)
        payload += ('00' + object.state.rs232.charCodeAt(i).toString(16)).slice(-2);
​
    // hex
    //len = object.state.rs232.length / 2;
    //payload += ('00' + len.toString(16)).slice(-2);
    //payload += object.state.rs232;
  }
​
  if( object.state.rs485 ){
    payload += "06";

    // ascii to hex
    len = object.state.rs485.length;
    payload += ('00' + len.toString(16)).slice(-2);
    for( i = 0; i < object.state.rs485.length; i++)
        payload += ('00' + object.state.rs485.charCodeAt(i).toString(16)).slice(-2);
​
    // hex
    //len = object.state.rs485.length / 2;
    //payload += ('00' + len.toString(16)).slice(-2);
    //payload += object.state.rs485;
  }
​
  if( payload.length > 2){
    for( i = 0; i < payload.length; i += 2){
      var k = payload.substr(i,2);
      bytes[i/2] = parseInt(k, 16);
    }
  }
​
  // if (port === 1) bytes[0] = object.led ? 1 : 0;
​
  return bytes;
}

右下のペイロード機能を保存を押すと登録されます。

AWS IoTで確認

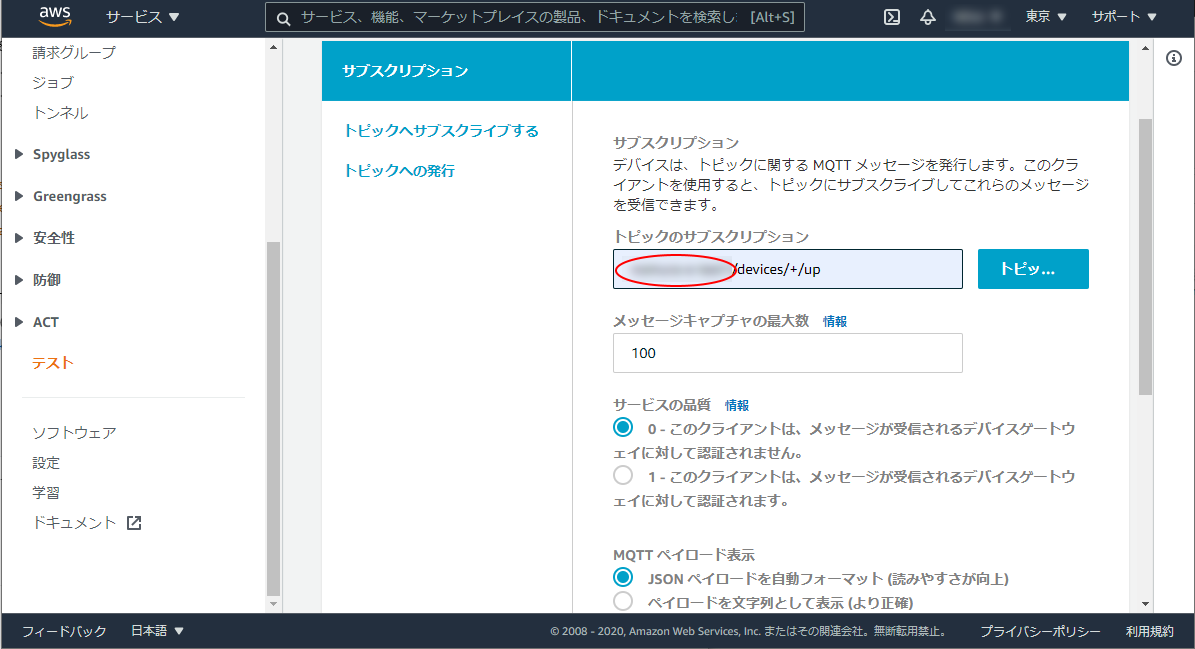

AWS IoTサービスを開いて、左メニューのテストを選択します。

赤枠の中はApp IDになります（The Things NetworkのアプリケーションID）。

トピックへのサブスクライブを実行し、LW01-NWP（LoRaWANデバイス）からセンシングデータが送信されるのを待ちます。

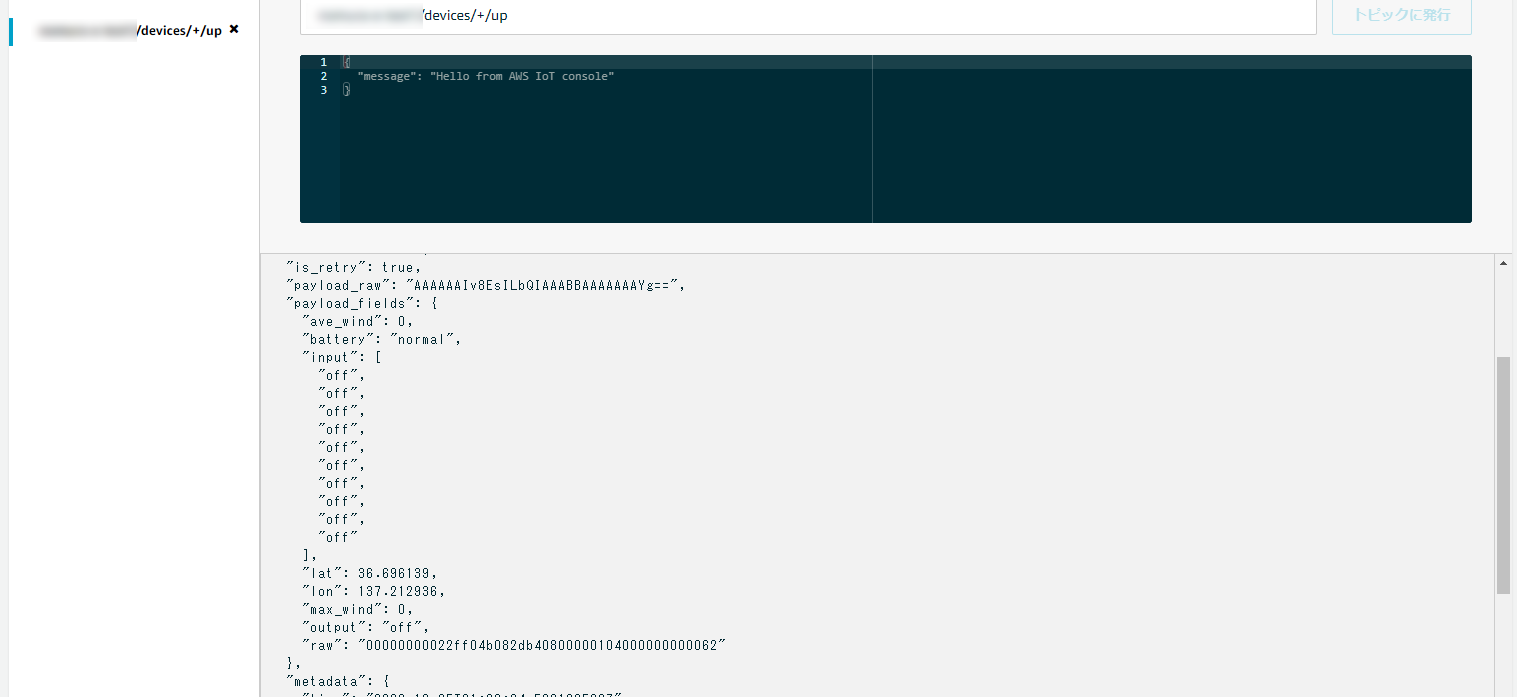

受信に成功すると、データがJSONフォーマットで表示されます。この中のpayload_fieldsの項目がLW01-NWPから上がってきたセンシングデータになります。

また、LW01-NWPの出力を制御するには、

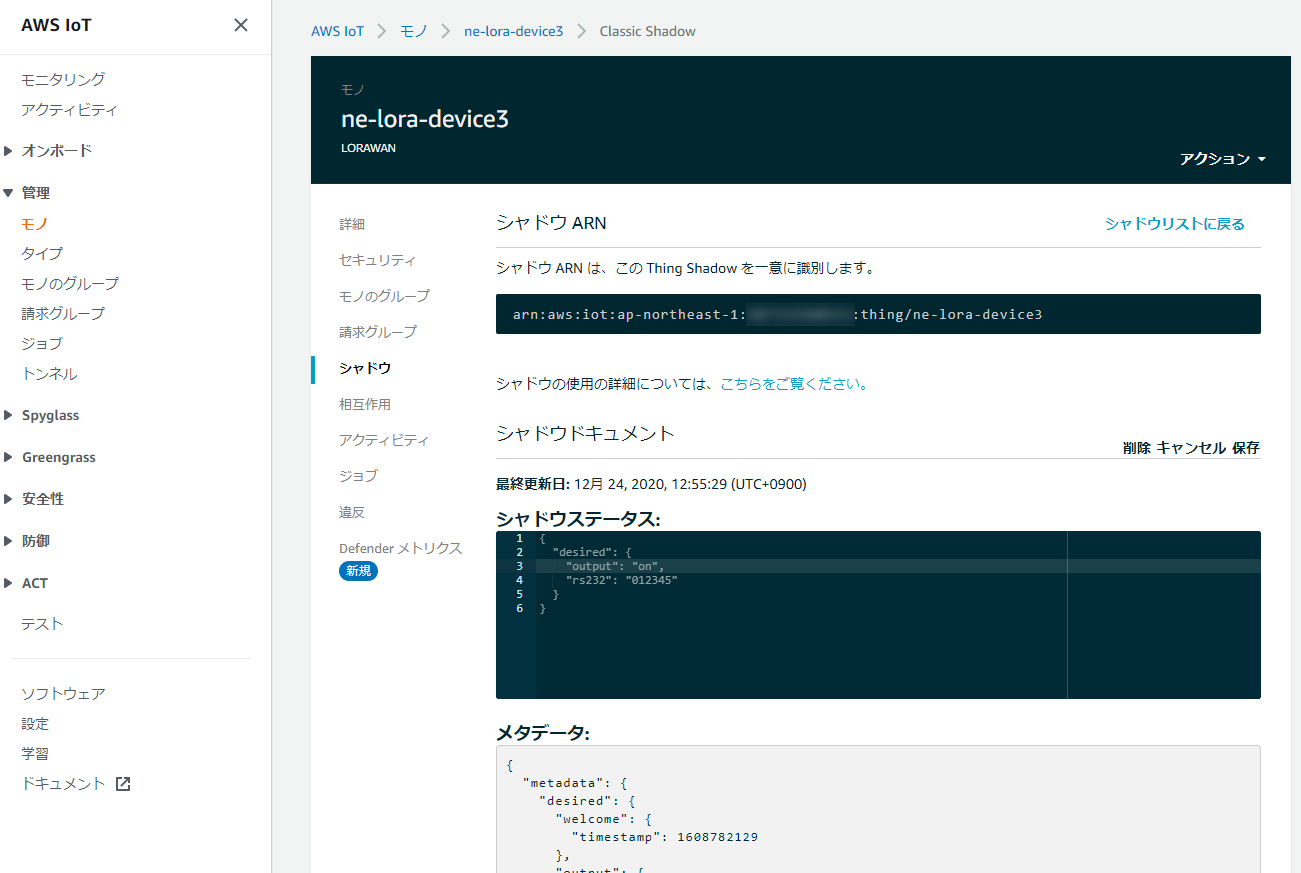

左メニューでモノを選択して、シャドウを選択します。

編集を選択して、シャドウステータスを編集することでLW01-NWPの出力を制御できます。

"desired" : {}の項目内に記述します。

"output" : "on"を記述すると、LW01-NWPの出力端子がONします。また、"output" : "off"を記述すると逆に出力端子がOFFします。

"rs232" : "012345"と記述すると、LW01-NWPのRS-232C出力端子から012345と出力されます。また、"rs485" : "ABCD"と記述すると、LW01-NWPのRS-485出力端子からABCDと出力されます。

記述した後に保存を押して確定してください。

終わりに

The Things Networkの動画には、この後AWS DynamoDBに保存するまで紹介されています。データベースに保存するのであれば、グラフを表示するまで紹介したいので、これ以降については別のノートに記載したいと思います。

AWS IoTから出力の制御までできるのでアプリケーションの幅が広がります。

センシングデータをビジネスに展開できるかどうか検証するために、まずはデータを蓄積して分析したいというお話はよく聞きます。商用のIoT Platformも便利ですが、最初はシンプルな機能をAWSサービスで開発して、その結果を元に機能を充実させていくのも良いかもしれません。

AWSは固定額ではなく従量課金なので、数台の検証から始める場合にはありがたいです。ちなみに今回のノートを作成している間の費用は１日１ドル以下でした。
