野村エンジニアリング

315MHz 特定小電力無線
モジュール/リモコン TS03

 315MHz帯の特定小電力無線を使用。
ローコスト・低消費電力でのリモコンシステムを簡単に構築します。
組み込み用のモジュールタイプと1〜4ボタンまでのリモコンタイプをラインナップ!

315MHz送信無線モジュール

TS03 DTX 送信モジュール
TS03DTX仕様書ダウンロード
詳しくは、仕様書をご覧ください。

315MHzリモコン_オンオフ_最大4接点

TS03NKHA 送信リモコン
TS03NKHA仕様書ダウンロード
詳しくは、仕様書をご覧ください。

315MHz受信無線モジュール

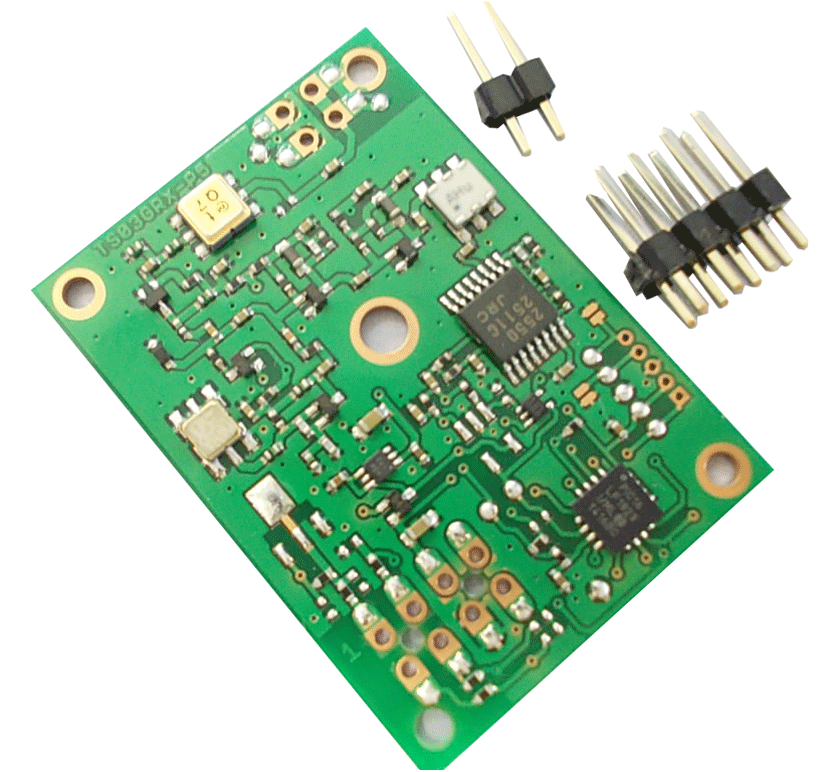

TS03 GRX 受信モジュール
TS03GRX仕様書ダウンロード
詳しくは、仕様書をご覧ください。

野村イメージキャラ

送信モジュール 受信モジュール

TS03 DTX(送信モジュール)の特徴

  • 組み込み用途に最適なTS03DTXと、キーホルダータイプケース入りリモコンTS03NKHAシリーズ。
  • 4接点までのオンオフ制御に最適 。
  • 通信距離は見通しで約50m
  • 特定小電力の技術基準適合証明取得済み
    (免許などの手続きが不要で、すぐに使えます!)
  • 送信約3mAの低消費電力。
  • 送受信周波数には315MHz 帯を使用。
  • 信頼性の高いデジタルコードによる変調。
  • IDはユニーク番号で、受信機側にてIDを登録してペアリング
  • 小型、低電圧、低消費電流 、ローコストタイプです。
  • 製品への組み込みなどは御相談に応じます。
  • TS03NKHAは1~4ボタンまで対応可能です。
    ケースのストラップホールは、金属製のキーリングを直接取り付けると、破損の原因になりますので、使用しないでください。また、ストラップをご使用の際は、強く引っ張ったり、衝撃を加えたりしないでください。

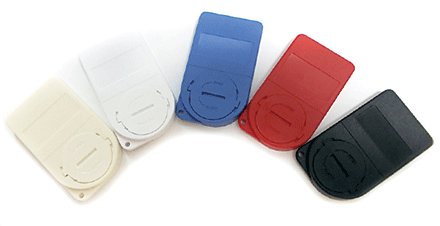

  • TS03NKHAはオリジナルラベルも作れます。ケースも白、青のほか、今なら黒も在庫しています。
  • TS03NKHAはゲート用のリモコンによく利用されます。マンションやショッピングモールのゲートリモコンなど、送信機側の数量が多い場合はカスタムIDで対応いたします。お気軽にご相談ください。
  • リモコンTS03NKHAシリーズはコイン電池です(CR2032)
    *電池などの消耗品は保証の対象外ですので、ローバッテリーになりましたら適宜交換してください。
  • TS03NKHA1は、アメリカ(FCC)の認証も取得しています。

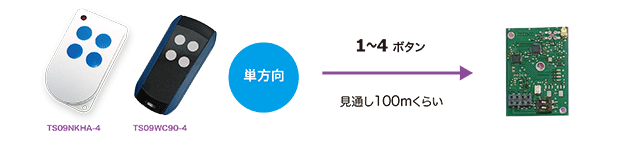

  • 見通し100m程度に対応した TS92NKHA4 を開発中です。リモコン形状はTS03NKHA4と同じ。受信モジュールはTS03GRXとピンコンパチブルなため、TS03からの置き換えが可能です。

TS03 DTX(送信モジュール)の主な仕様

  • 無線規格:ARIB STD-T93準拠、技術基準適合証明取得済み
  • 送受信周波数:315MHz
  • 送信出力:250μW (EIRP)
  • 変調方式:ASK
  • アンテナ形式:内蔵プリントパターンアンテナ
  • ID設定:16ビット(ユニークID)
  • 通信距離:見通し最大50m
  • 消費電流:TS03DTX…平均2.5mA@送信時、
         TS03NKHA…約3mA@送信時、1μA@スタンバイ
  • 電源:TS03DTX…2.1~3.6V、
       TS03NKHA…3V(CR2032 リチウムコイン電池)
  • 動作温度:-10℃~+60℃ (結露無きこと)
  • 外形寸法:TS03DTX…29×40×3.5mm
         TS03NKHA…55×32×6.5mm
御社のロゴを入れたオリジナルラベルを作りませんか?

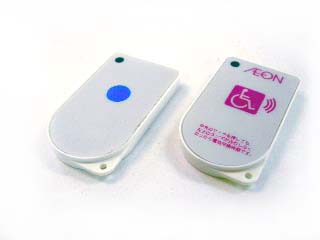

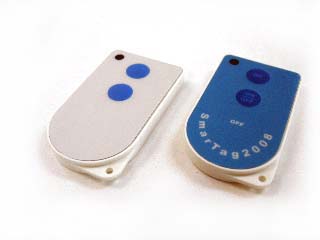

オリジナルラベルを貼ったゲートリモコン オリジナルラベルを貼ったアクティブタグ
 *イニシャル費(フィルム代など) 70,000円~(色数などで変わります) ・ ラベル制作費 30,000円(100枚LOT)

TS03 GRX(受信モジュール)の特徴

  • TS03シリーズ送信機(TS03DTX、TS03NKHAシリーズ)と組み合わせにて、容易に4スイッチON/OFFリモコンシステムを実現可能。
  • 特定小電力の技術基準適合証明取得済み
    (免許などの手続きが不要で、すぐに使えます!)
  • 受信出力を独立4出力(モーメンタリ・連続送信)のほか、2ボタンをひと組にしてオンオフを切り替えるトグル動作への変更も半田ジャンパーのみで可能。
    *独立4出力でオンを保持する1-4トグルのファームウェアもあります。
  • アクティブHigh、アクティブLowも半田ジャンパーで変更可能。
  • 外部アンテナ・パターンアンテナから選択できます
  • 外部スイッチ1つで送信機IDの登録/削除が行えます
  • IDは最大30個まで登録可能
  • TS03NKHA送信機との組み合わせで50m程度の通信距離

TS03 GRX(受信モジュール)の主な仕様

  • 受信周波数:315MHz帯
  • IO出力数:4ポート
  • レスポンス:ON…約80msec / OFF…240msec以下
  • ID登録:最大30
  • 通信距離:見通し最大50m
  • 電源電圧:2.2V~3.5V
  • 消費電流:11mAtyp
  • 動作温度:-10℃~+60℃ 10~90% RH(結露無きこと)
  • 基板外形:29×40mm



ゲートリモコン

● TS03NKHAシリーズは、電動シャッターやゲートリモコンとしてご利用いただけます。リモコンの数量が多い場合には、ご相談ください。

・リモコンの数量が多い場合は、グループIDまたはカスタムIDにて対応します。

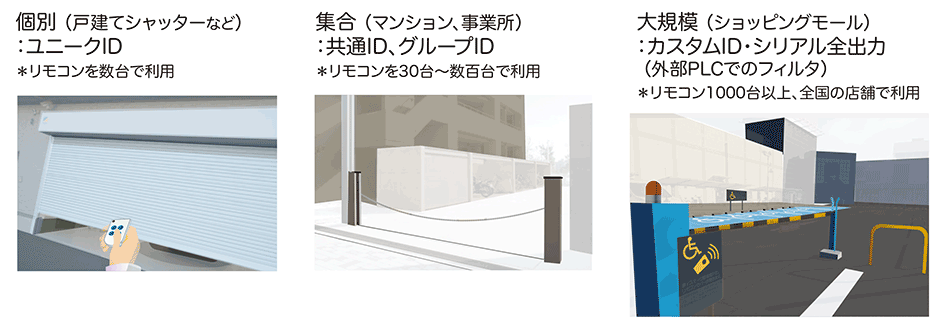

ゲートリモコン使用例

・ゲートリモコン用の受信機には、リレー出力タイプ、シリアル出力タイプなどのラインナップがあります。詳しくはお問い合わせください。

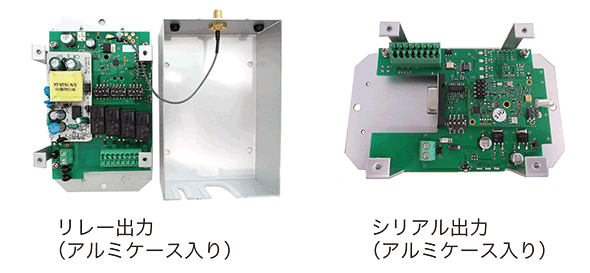

ゲートリモコン受信機の種類

TS03関連製品
315MHz_リレー受信機

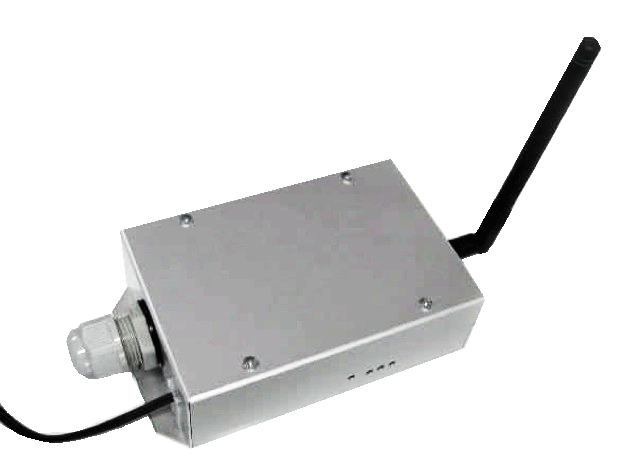

TS03 GRX-4SW-NALM
受信BOX(アルミケース)
*無線モジュールを含みます
TS03GRX_NALM仕様書ダウンロード

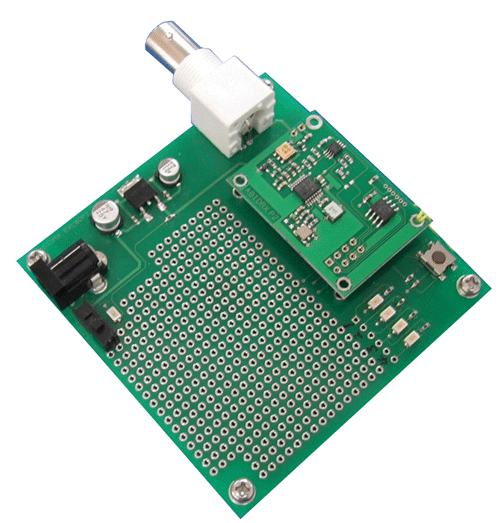

03GRX-EVL
(評価基板)
03GRX-EVL仕様書ダウンロード

315MHz_RSSImonitor

315MHz帯

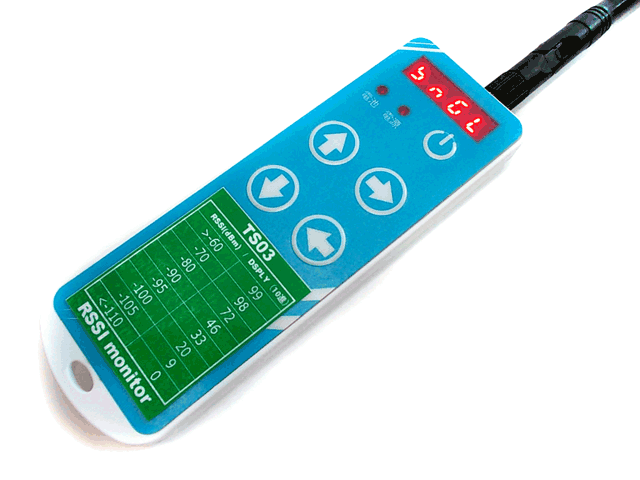

TS03 RSSIモニター
TS03RSSIモニター仕様書ダウンロード

ts03受信¥信ボード_防水ケース収納

03-4swRX NWP
(4接点受信ボード・防水ケース可)
4swTX_NWP仕様書

スクリュー端子台つき受信ボード_RXBDS 仕様書

03-4swRXBDS
(4接点受信ボード)
03-4swRXBDS仕様書ダウンロード

315MHz_リレー出力ボード_防水ケース収納

03-4swRX-RL-NWP
(リレー接点出力 受信ボックス)
4awRX-RL 仕様書

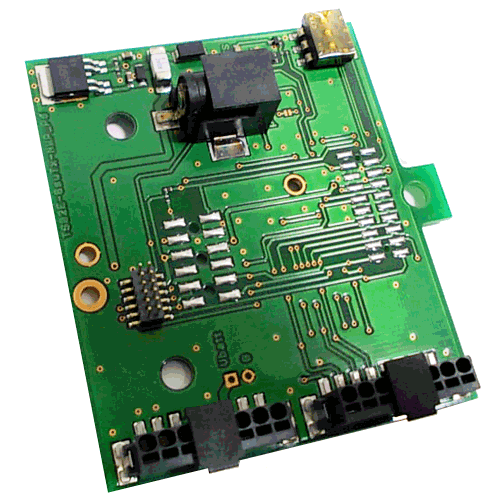

ts03送信ボード_防水ケース収納

03-4swTX NWP
(4接点送信ボード・防水ケース可)
4swTX_NWP仕様書

315MHZ_外部アンテナ

315MHz・426/429MHz帯
外部アンテナ
アンテナ仕様書

リモコン用ビニールカバー_防雨

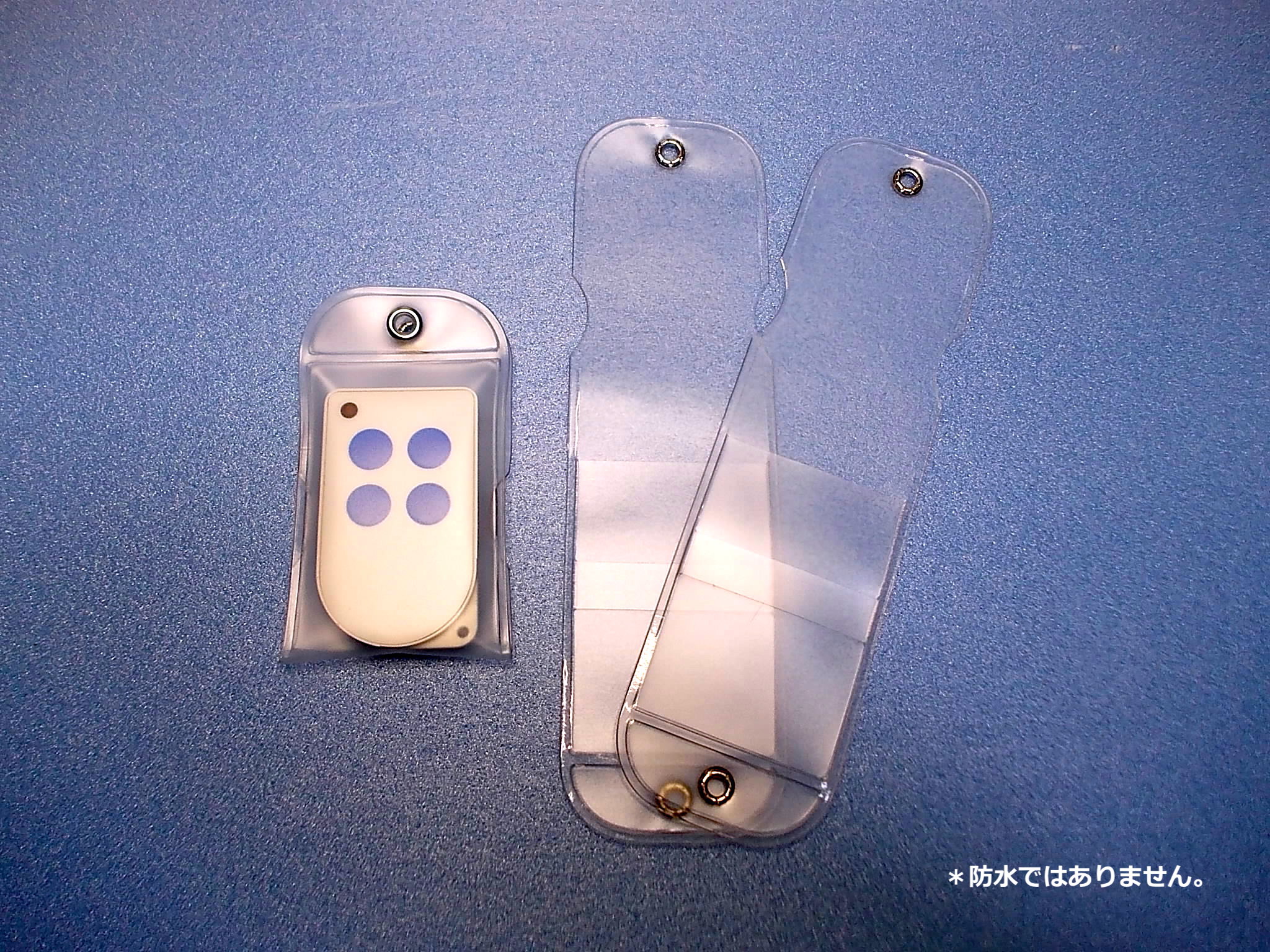

TS03NKHA用 ビニールカバー
*防水ではありません。
詳しくは、お問い合わせください。

ts03リレー受信機_防水ケース入り_AC100V/AC200V対応

03-4swRX-AC-RL- NWP
(AC100/AC200V対応 リレー受信機)
4swTX_NWP仕様書
詳しくは、お問い合わせください。
