コンパクトソーラー電源
（3.2V,5V,12V出力）
ソーラーパネルとバッテリーを無線機用に最適化。
屋外設置のセンサーネットワークに最適な3.2V系ソーラー電源「SRPC2-SPS」
9Wまたは18Wソーラーパネル、リン酸鉄リチウム蓄電池（3.2V 11Ah）および制御基板を防水ケースに収納した軽量・コンパクトなソーラー電源です。
スケジュール機能がありますので、必要な時間帯に電源供給させることが可能です。
防水ケース入り無線機の電源にもご利用いただけます。
| SRPC2-SPSの主な仕様 |
||
|---|---|---|
| 出力電圧 | バッテリー電圧 , 5V , 12V ほか応相談 | 外観写真 |
| 最大出力電力 | 6W ほか応相談 |
|
| ソーラーパネル | 9W サンパワー製 単結晶シリコン 200 × 272 mm ＊２枚まで増設可 |
|
| 蓄電池 | リン酸鉄リチウムイオン 並列２本 3.2V 11Ah （3,300サイクルで80％以上の容量を維持） ＊４個まで増設可 |
|
| 温度範囲 | −20℃〜70℃（結露なきこと） | |
| 連続稼働時間 | 200時間 ＊無充電下・消費電流50mA・バッテリ１個の場合 |
|
| 保管日数 | ４年以上（電源オフの場合） | |
| 重量 | 約2kg | |
SRPC2 のサイズ
● SRPC2のサイズです。
・１枚パネルの場合
・２枚パネルの場合
SRPC2の設置について
● SRPC2の設置方法について紹介します。
設置方向
ソーラーパネルを、太陽の直射日光が当たる方向へ向けて設置してください。
南向きが最適。東向き、西向きの場合は、1日に最低３時間以上は直射日光が当たる場所に設置してください。
＊陰がかからない場所に設置してください。木陰や落ち葉などで、ソーラーパネルの一部にでも陰がかかると、全体の発電量が低下します。
角度調整
ソーラーパネルは、３段階に角度調整が可能です。角度を決めたら、ネジをしっかり締めて、ぐらつかないように固定してください。
ポール・支柱に固定
ポールや支柱に、市販のステンレスバンドなどで固定してください。
＊15mm幅までのステンレスバンドを使用できます。
SRPC2を無線機の電源として使用する
● SRPCを無線機の電源として使用できます。
防水ケース入りの無線機を使う
・8接点までの場合は、
TS02EJ 8sw(A)TX/RX-NWP（送信機・受信機） や TS02EJ 8sw(A)RX-RL（リレー受信機）
・16接点までの場合は、
TS02EJ 16swTX/RX-NWP（送信機・受信機） や TS02EJ 16swRX-RL（送信機・受信機）
の標準品をお使いいただけます。
キャプタイヤケーブル（２芯）で、SRPC2と無線機を接続してください。
接点の入出力の配線は、無線機の仕様書をご覧ください。

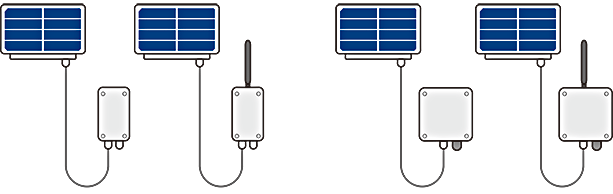

（左）8接点用の内蔵アンテナタイプと外部アンテナタイプ
（右）16接点用および8接点リレー受信機の内蔵アンテナタイプと外部アンテナタイプ
無充電時の稼働時間について
無線機の消費電流はいずれも50mA以下ですので、SRPC2-SPS（バッテリ1個）の場合、満充電の状態から無充電で 200時間 動作させることが可能です。
＊外部負荷を除く、無線機のみの稼働時間です。
＊8接点用の送信機は、送信時以外はスリープしていますので、運用状況により上記以上の稼働が可能です。
