LW01-NWPをCayenneで試す

はじめに

センサデータの集計・分析・表示などのサービスをIoT Platformと呼んでいます。Cayenne(https://developers.mydevices.com/cayenne/features/)は、IoT Platformをサポートし、LoRaWANデバイスを最大10台まで無料で使用できます。

Cayenneは、メールアドレスだけでアカウントが作成でき、The Things Networkからの転送も受け付けています。

下図のような画面（ダッシュボード）でセンサデータを確認できます。

データ表示

Cayenneの便利な機能などの説明は今回は省いて、まずはLW01-NWPのセンサデータをCayenneのダッシュボードに表示させたいと思います。

用意するもの

LW01-NWP １台
LPS8 1台（LoRaWANゲートウェイ）

LPS8は、Dragino社のLoRaWANゲートウェイになります。The Things Networkに接続できるゲートウェイなら何でもOKです。

The Things Networkとの通信を確立する

手順は、ノート「LW01-NWPをThe Things Networkで試す」を参照して下さい。LW01-NWPのセンサデータがThe Things Networkのデータログに表示されることを確認します。

Cayenneの設定をする

Cayenne(https://developers.mydevices.com/cayenne/features/)を開き、右上の"SIGN UP FREE"を押して、アカウントを登録してください。登録後は、"SIGN IN"からログインできるようになります。

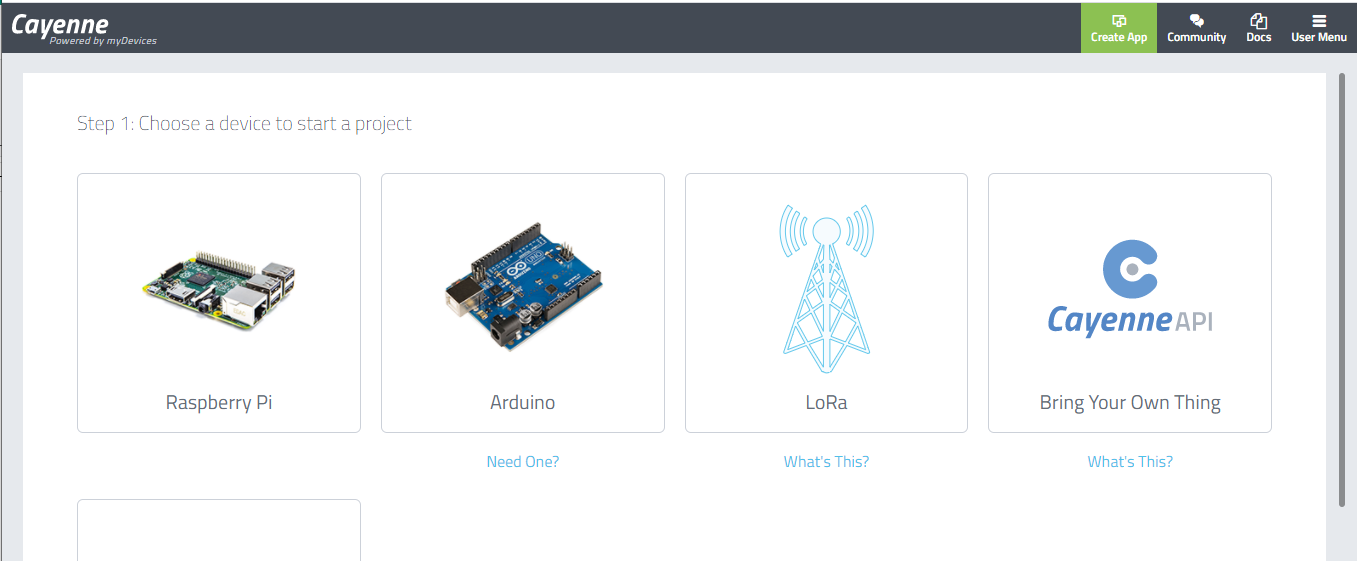

サインイン後、最初に下図が表示されます。

初期設定１

The Things Networkから転送されたセンサデータを扱うので"LoRa"を選択してください。ここで何を選択しても次の画面で選択し直せます。

初期設定２

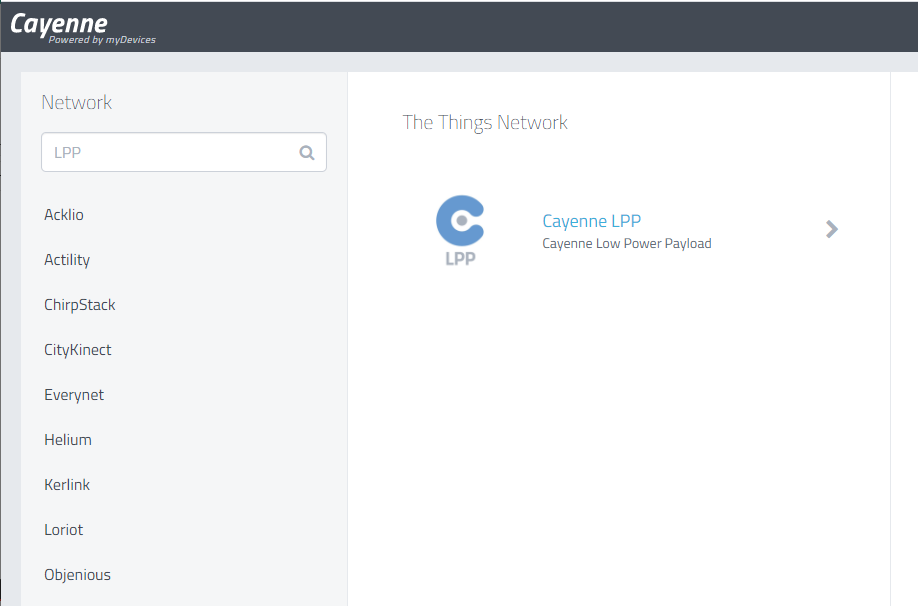

左のメニューで"LoRa"が選択されているときに、検索フィルターに"LPP"と入力すると、右のビューに"Cayenne LPP"が表示されます。それを選択します。

ちなみに、Cayenne LPPとは、センサデータを極力少ないバイト数で表現したフォーマットになります。例を挙げると、接点入力データは３バイトで構成されています。また、Cayenneには、MQTTプロトコルでJSONフォーマットでセンサデータを送ることもできます。JSONフォーマットでセンサデータを送る方法については、別のノートに書きたいと思います。

初期設定３

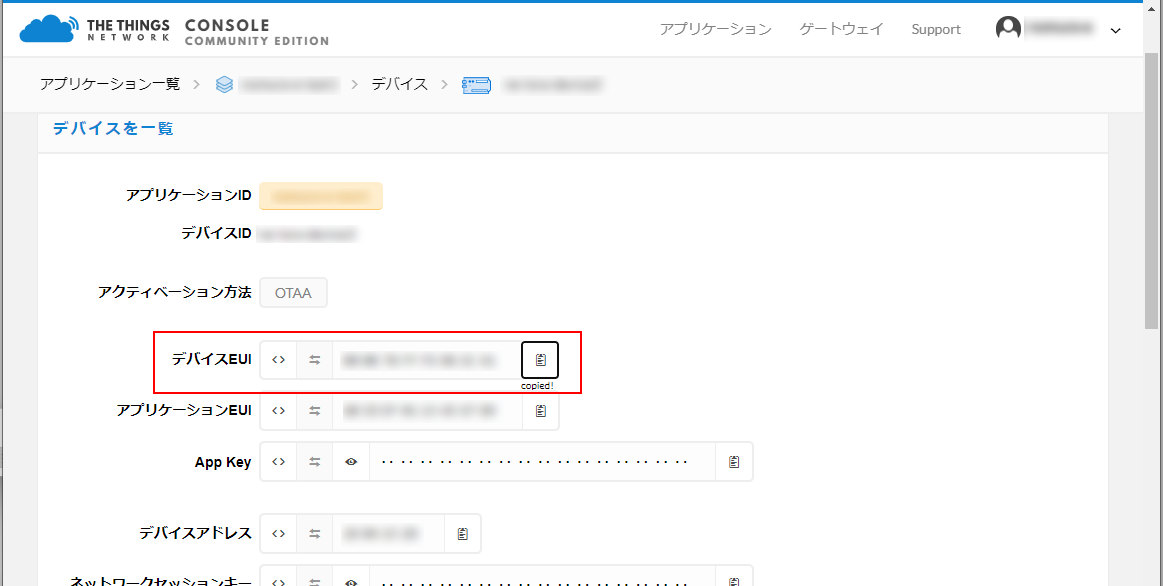

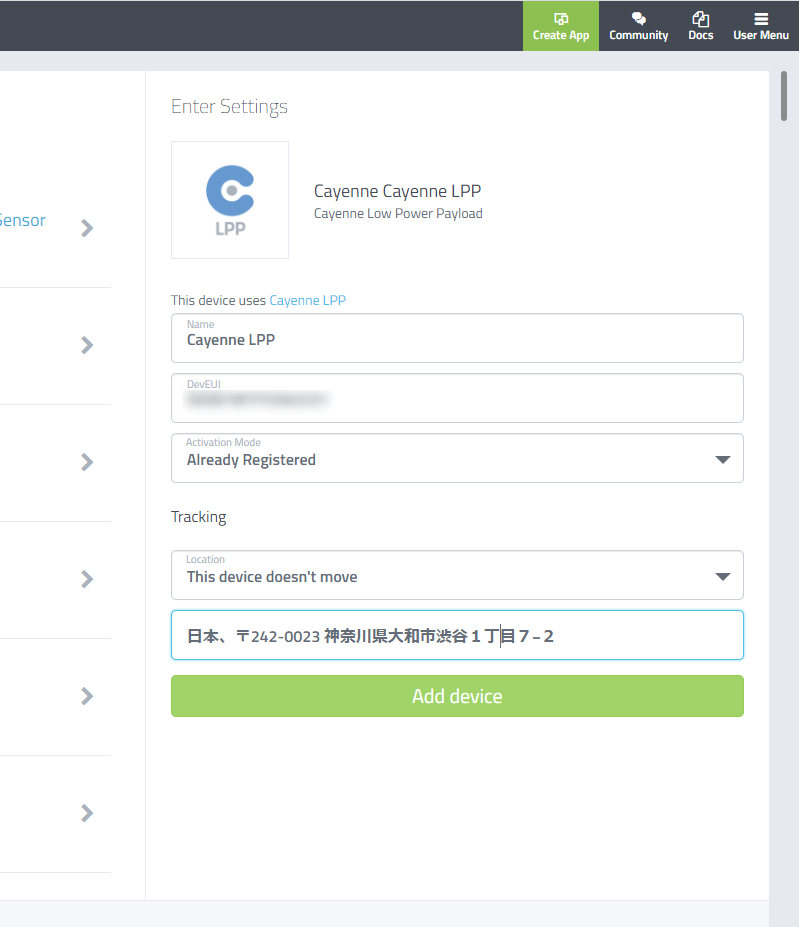

"Name"は自由に入力してOKです。"DevEUI"は、LW01-NWPに割り振られている固有IDになります。The Things Networkの画面でも確認できます。

デバイスEUI

"Add Device"を押すと、ダッシュボードが表示されます。

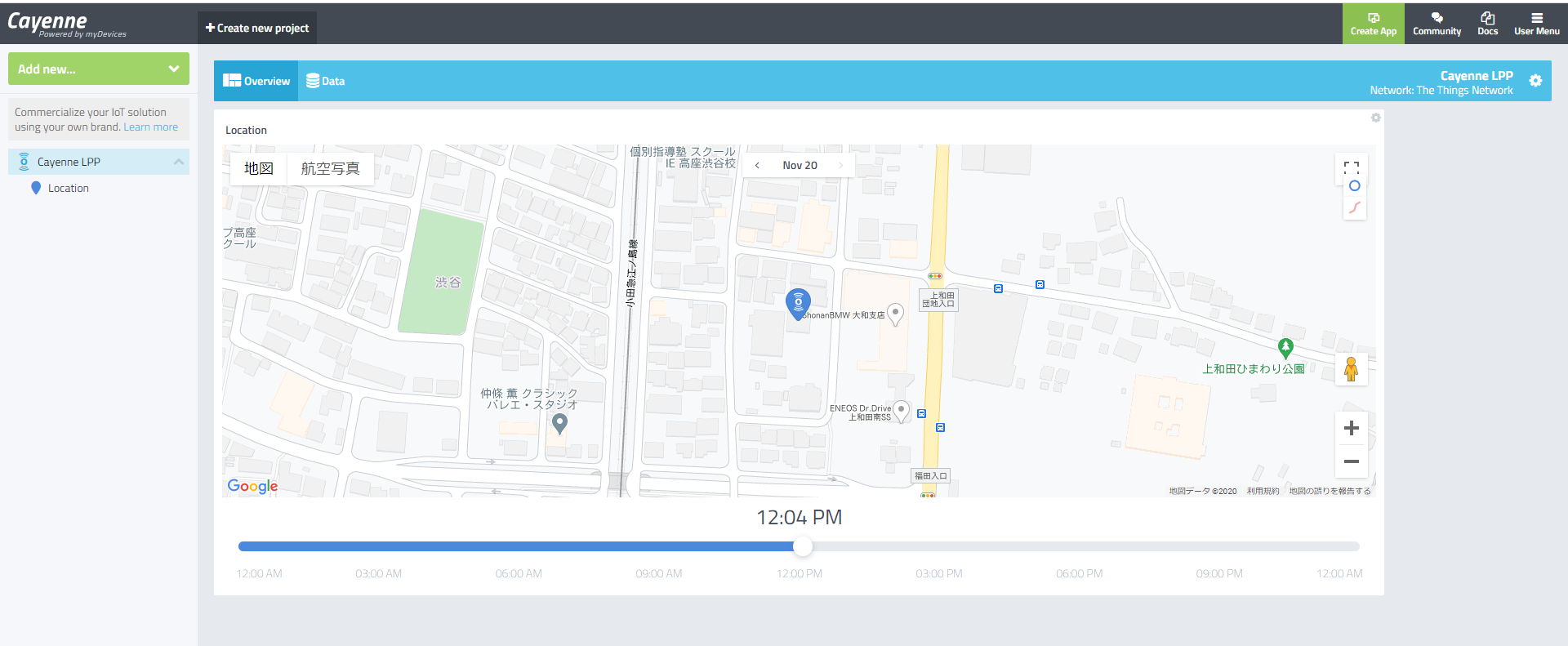

初期設定４

以上で、Cayenneの初期設定は完了です。

The Things Networkの設定をする

The Things Networkに届いたセンサデータをCayenneに転送する設定を行います。

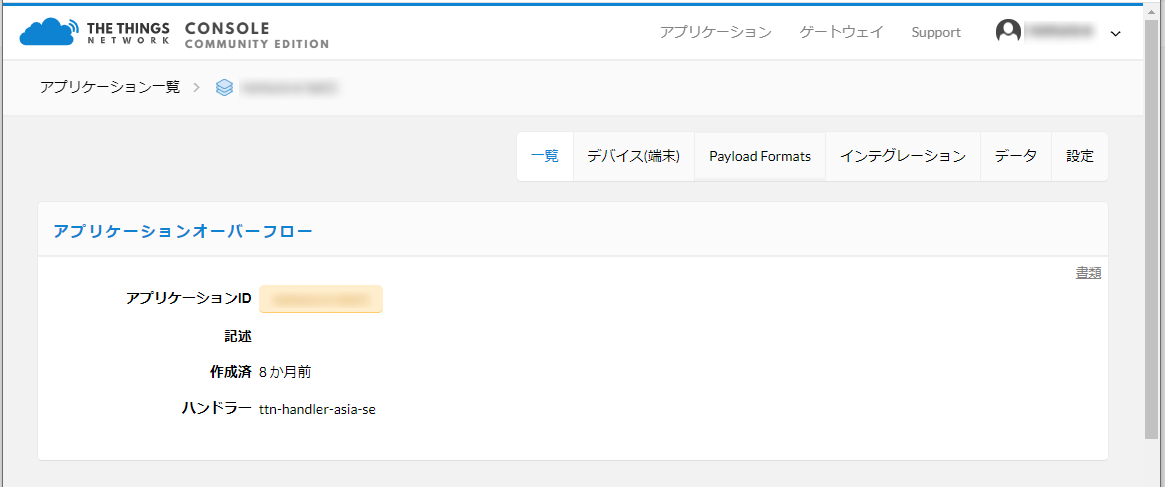

最初に、アプリケーションの画面で"Payload Formats"を選択します。

TTN設定１

TTN設定２

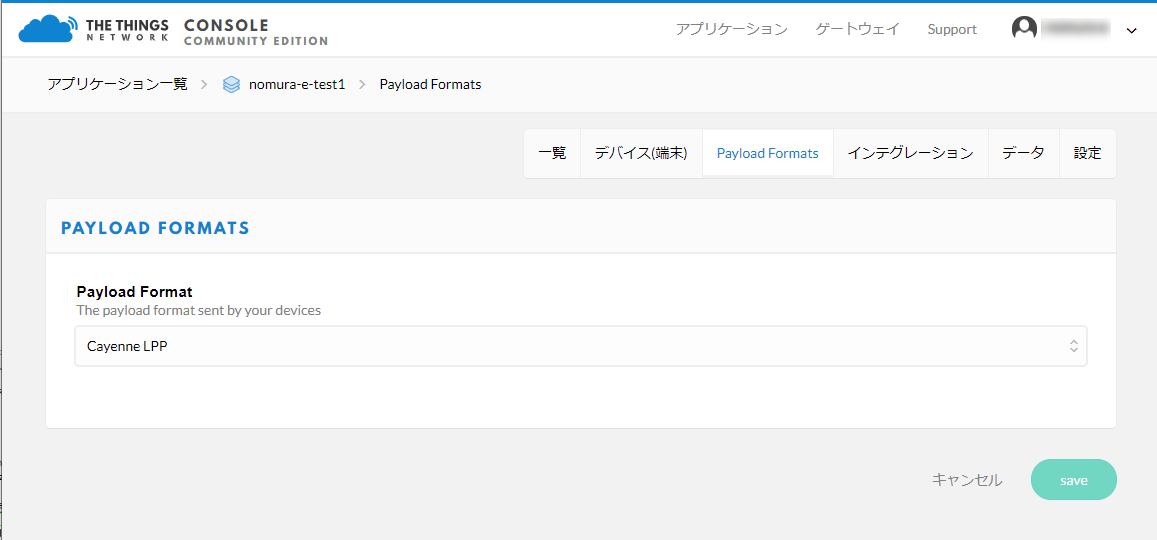

"Payload Format"を"Cayenne LPP"に設定して、"Save"ボタンを押します。完了したら、今度は"インテグレーション"を選択します。

TTN設定３

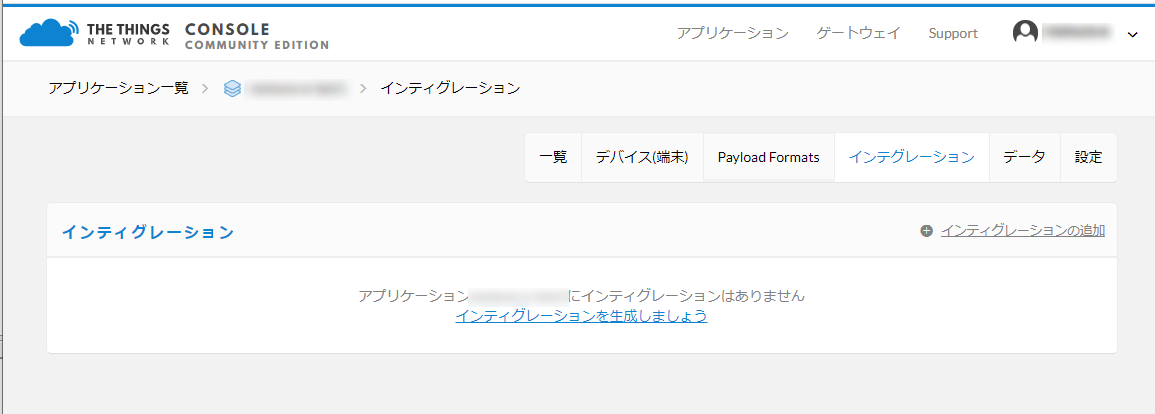

"インディグレーションの追加"を押して、一覧の中から"myDevices"を選択します。

TTNの設定４

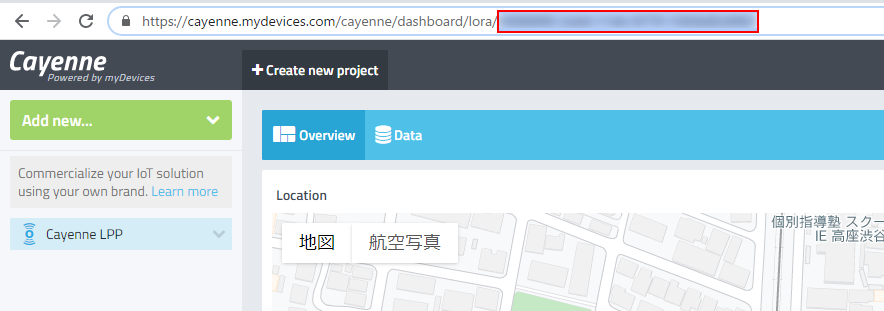

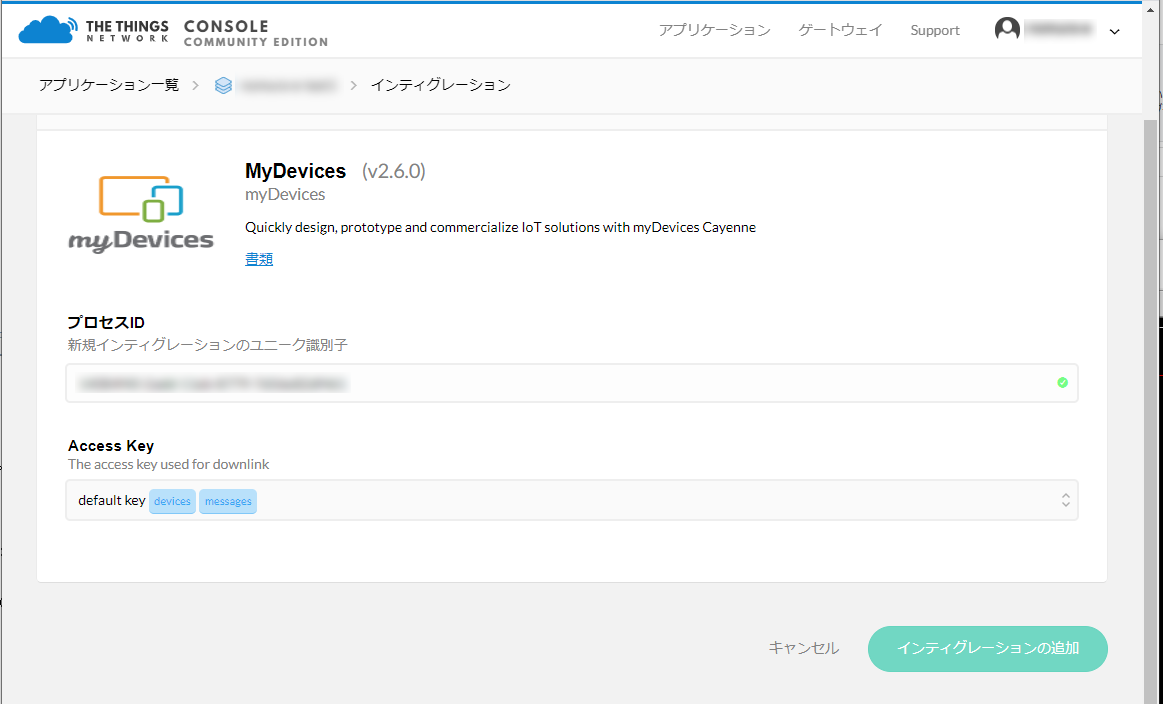

"プロセスID"には、CayenneのダッシュボードのURLからコピーしたものを貼り付けます。

TTN設定５

"Access Key"の項目には、"default key (devices) (messages)"を選択し、”インティグレーションの追加”ボタンを押します。

以上でThe Things Networkの設定は完了です。

LW01-NWPの設定をする

LW01-NWPに下記のコマンドを入力します。（<CR>はキャリッジリターン）


xxxxxxxxxx
#FM01<CR>
#DP099<CR>

最初のコマンド（#FM01<CR>）は、送信するフォーマットをCayenne LPPフォーマットに変更するコマンドになります。次のコマンド（#DP099<CR>）は、送受信のポート番号になります。The Things NetworkにCayenneの設定を行うと、Cayenneからの送信データがポート番号99で届くためにこの設定を行います。

以上で、LW01-NWPの設定は完了です。

Cayenneのダッシュボードで確かめる

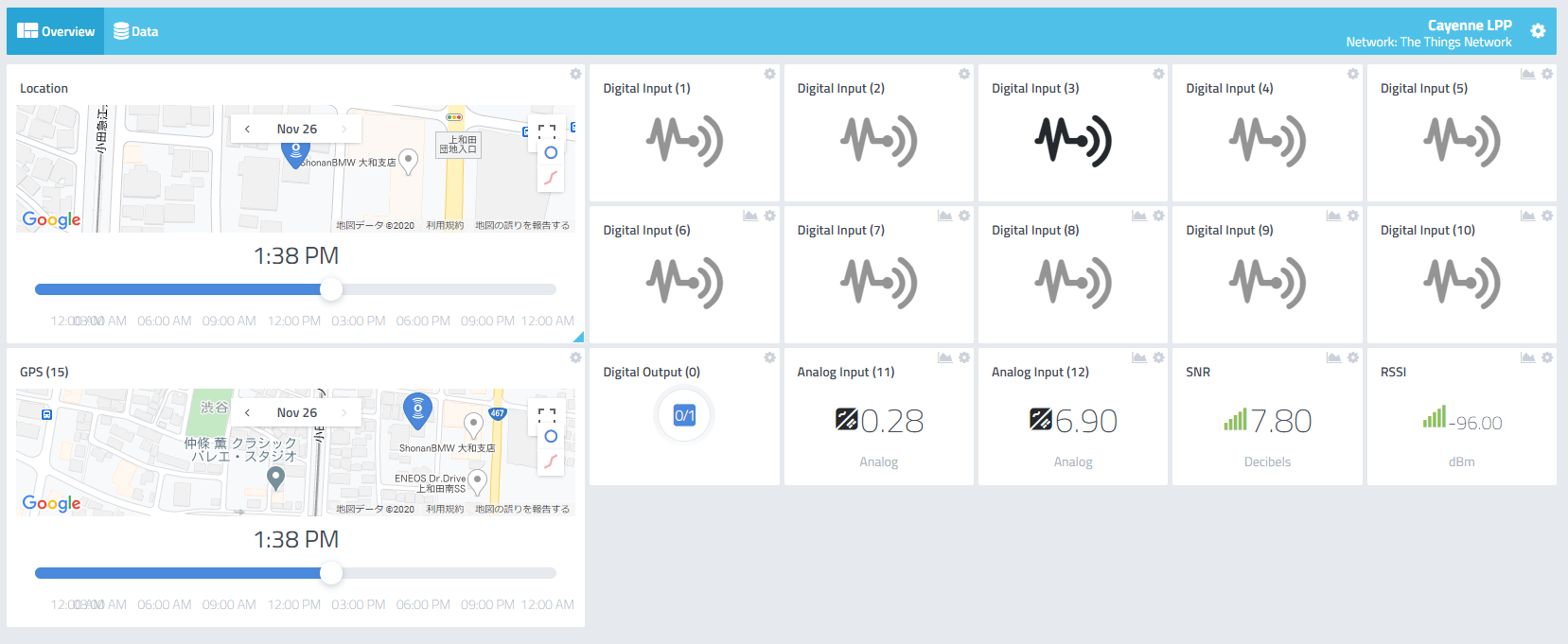

LW01-NWPから送信が始まると、The Things Networkを経由してCayenneに届きます。センサデータはダッシュボードに自動で追加されます。

ダッシュボード１

センサデータとダッシュボードのアイコンには、チャネル番号が割り振られています。センサデータが上がってくると、同じチャネル番号のアイコンの表示が更新される仕組みです。

アイコンが自動で登録されると、その後はデータの値だけが更新されるので、センサデータのタイプを変更した場合には、アイコンを一度削除するか、設定を合わせる必要があります。

LW01-NWPからCayenneに送信されるチャネル番号とセンサデータの種類の一覧

チャネル番号	センサデータ	Cayenne LPP データタイプ
0	出力端子１	digital_output
1	入力端子１／4-20mA入力端子１[mA]	digital_input / analog_input
2	入力端子２／4-20mA入力端子２[mA]	digital_input / analog_input
3	入力端子３／4-20mA入力端子３[mA]	digital_input / analog_input
4	入力端子４／4-20mA入力端子４[mA]	digital_input / analog_input
5	入力端子５	digital_input
6	入力端子６	digital_input
7	入力端子７／0-10V入力端子１[V]	digital_input / analog_input
8	入力端子８／0-10V入力端子２[V]	digital_input / analog_input
9	入力端子９／0-10V入力端子３[V]	digital_input / analog_input
10	入力端子10／0-10V入力端子４[V]	digital_input / analog_input
11	平均風速[m/s]	analog_input
12	最大瞬間風速[m/s]	analog_input
13	10分間雨量強度[mm/h]	analog_input
14	1時間積算雨量[mm]	analog_input
15	GPS ロケーション	gps_location

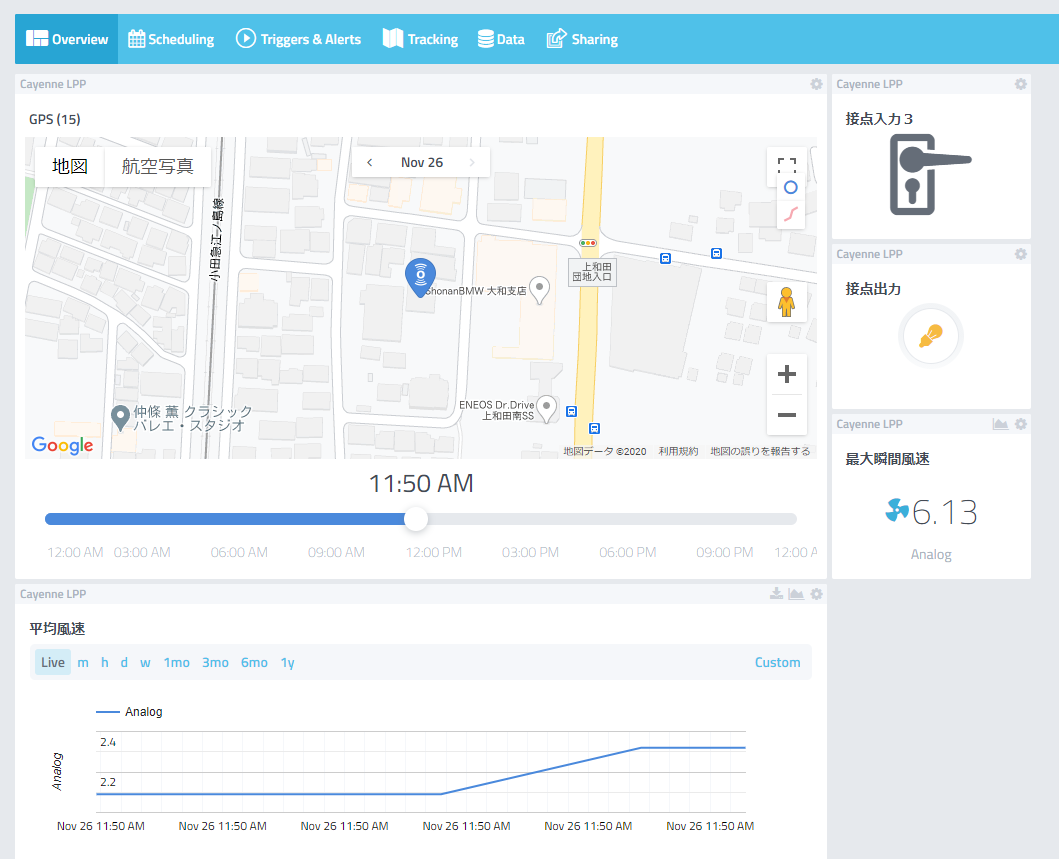

プロジェクトを作成して、この中から管理したいものだけをダッシュボードに追加できます。名前やアイコンを変えたり、グラフ表示に変更したりすると下図のようになります。

ダッシュボード２

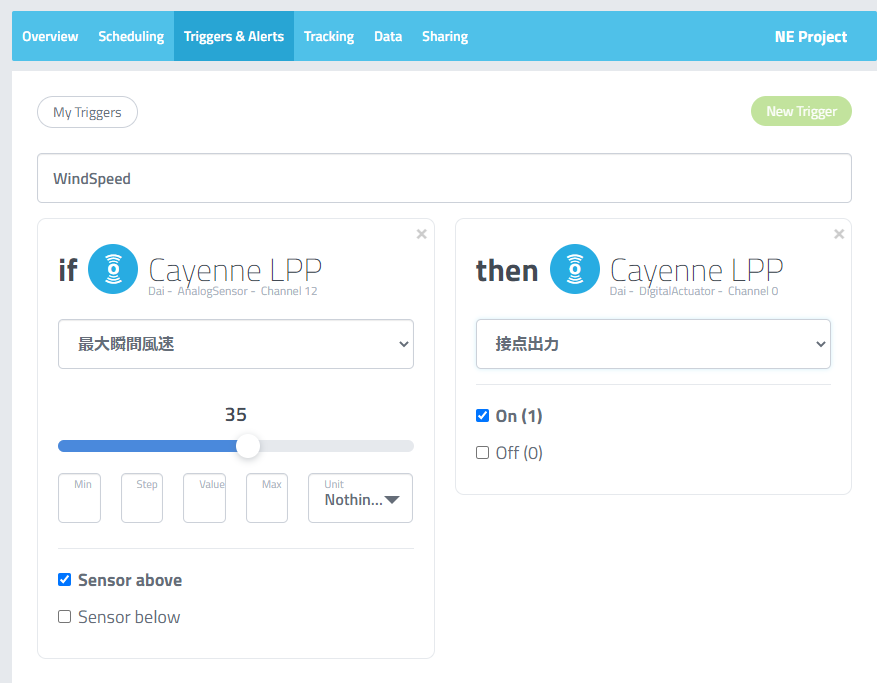

風速が一定値を超えた時に接点出力をONにし、一定値を下回ったらOFFにするなどといったトリガ設定も可能です。IoT Platformは、センサデータをトリガにして、何かのアクションを起こすことが柔軟に設定できます。（メールを送信したりなど）

トリガ１

終わりに

IoT Platformは他にもいろいろありますので、いずれ別のIoT Platformへの設定方法についても書きたいと思います。

また、CayenneはJSONフォーマットで送信した方がCayenne LPPフォーマットで送信するより表現が細かく設定できるようなので、直接CayenneにJSONフォーマットのセンサーデータを送信する方法についても別の機会に書きたいと思います。

（2020/11/26 記載）
