315MHz帯・426/429MHz帯・920MHz帯 外部アンテナ

 315MHz、426MHz、429MHz、920MHzに対応したアンテナ!
お気軽にお問い合わせください。
*各種アンテナのご利用は、当社の特定小電力無線モジュールご購入のお客様に限らせていただきます。

マグネット基台アンテナ magnet ブラケット基台アンテナ L字金具
フレキシブルタイプのエレメントをご用意しました。 アンテナ性能アップ!
アンテナ仕様書ダウンロード

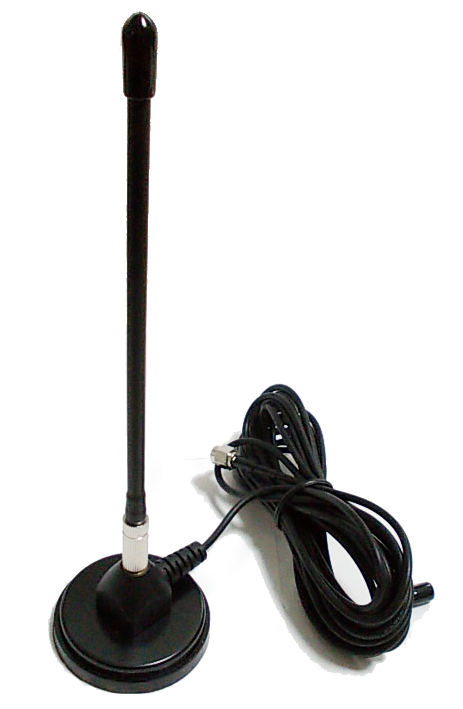

・マグネット基台タイプ / SMA
¥3,000(税込価格¥3,300)
・マグネット基台タイプ / BNC
¥3,500(税込価格¥3,850)

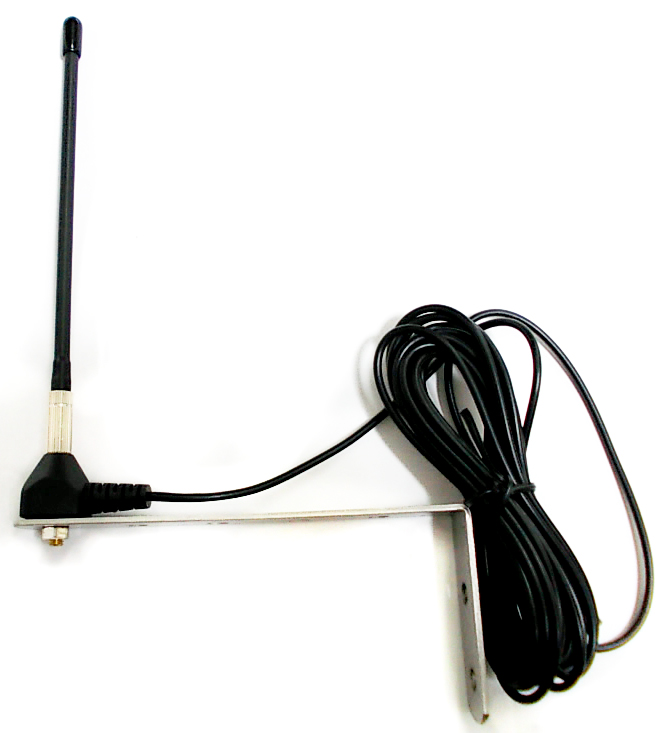

・L字ブラケットタイプ / SMA
¥4,000(税込価格¥4,400)
・L字ブラケットタイプ / BNC
¥4,500(税込価格¥4,950)

従来のステンレスタイプは生産終了となりました。

特徴 仕様

外部アンテナの特徴

  • 315MHz帯及び426/429MHz帯用のマグネット基台またはL字ブラケット付き1/4λホイップアンテナです。
  • L字ブラケットによる接続、またはマグネットベースにより、金属物に固定ができ簡単に設置可能です。
  • アンテナ本体は防水構造の為、雨中での使用が可能です。
    *屋外に設置する場合、落雷により過電流が発生し、同軸ケーブルを通じて無線機器を故障させる場合があります。設置場所には十分ご注意ください。
    *コネクタは防水に非対応です。ご注意ください。
  • 型名:
    ANT-###-***-FR(※1)-4.0-SMA(※2)
    ###: 315 ……315MHz帯
       : 429 ……426/429MHz帯
    ***: LMGN……マグネット基台
       : LBLK……L字ブラケット基台

    (※1):ステンレスエレメントもあります。FR表記なし。
    (※2):BNCコネクタタイプもあります。SMAに代えて、BNC。






    下記アンテナも合わせてご覧ください。

外部アンテナの主な仕様

  • 適合周波数:ANT-315:315MHz帯
          ANT-429:426MHz/429MHz帯
  • 利得:2.14dBi
  • VSWR:2.0以下(310~320MHzにて)
    *320×240mmの鉄板上に設置し、ケーブルを完全に延ばした場合。
  • 使用ケーブル:RG-174A/U
  • ケーブル長:4m
  • コネクタ:SMA-P
    *BNCタイプには「SMA-JーBNC-P」変換コネクタが付属します。
  • エレメント材質:フレキシブル
  • 外形寸法:マグネットアンテナ基台:φ50mm
         L字ブラケット:幅19mm、各辺152×65mm
    高さ:ANT-315-MAG-FR-4.0SMA:250mm
       ANT-315-LBLK-FR-4.0SMA:240mm
       ANT-429-MAG-FR-4.0SMA:180mm
       ANT-315-LBLK-FR-4.0SMA:170mm
  • 使用温度範囲:-10~60℃
  • 保護仕様:防水 (SMA/BNCコネクタ部は防水非対応です)


  • 下記アンテナも合わせてご覧ください。
外部アンテナ関連製品
ANT-315LC-II
¥419(税込価格¥460)
ANT-315-CW-HWR
¥2,800(税込価格¥3,080)

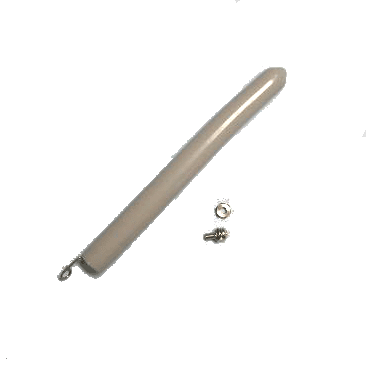

ANT-315LC-II 315MHz ローコストヘリカルホイップアンテナ
基板取付けタイプ
全長:約100mm
付属:M2.6ネジ、ナット
ANT-315LC-II仕様書PDF

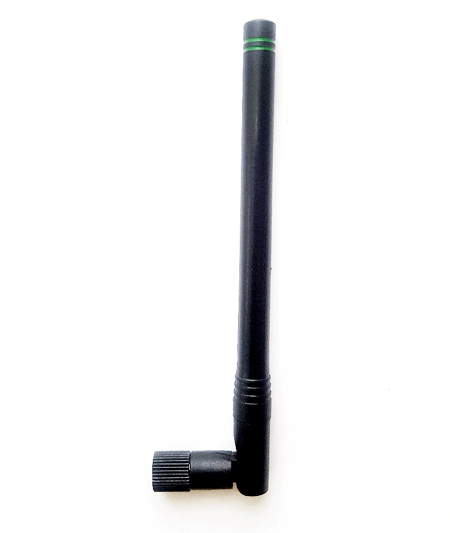

ANT-315-CW-HWR315MHz SMAアンテナ
全長:約142mm
ANT-315-CW-HWR仕様書PDF
ANT-429L-SMA
¥1,300(税込価格¥1,430)
ANT-429-CW-HWR
¥2,800(税込価格¥3,080)

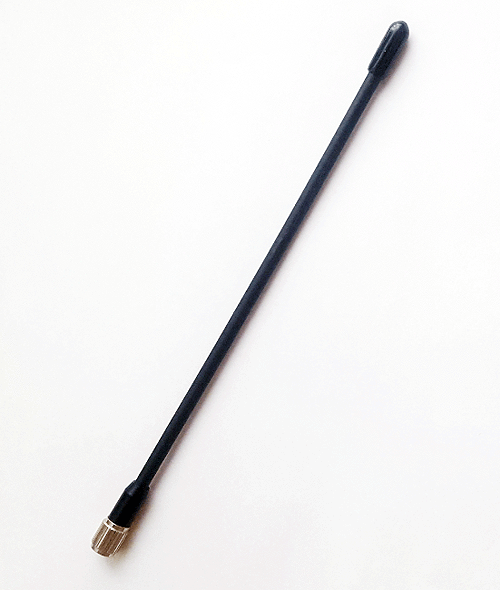

ANT-429 429MHz SMA 1/4λヘリカルホイップアンテナ
全長:約170mm
ANT-429L-SMA仕様書PDF

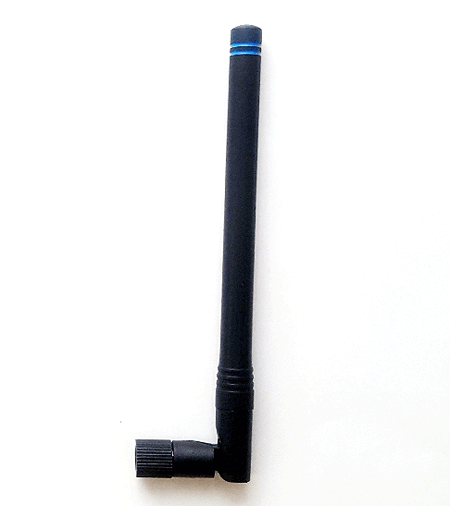

ANT-429-CW-HWR429MHzSMAアンテナ
全長:約142mm
ANT-429-CW-HWR仕様書PDF
ANT-429-MP
¥2,500(税込価格¥2,750)
ANT-916-CW-HWR
¥2,500(税込価格¥2,750)

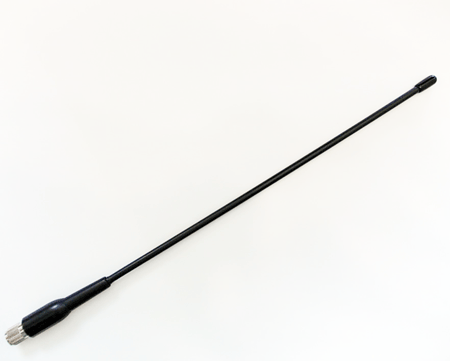

ANT-429-MP 429MHz SMA 1/2λアンテナ
全長:約343mm
ANT-429-MP仕様書PDF
ANT-916-CW-HWR920MHzSMAアンテナ
全長:約142mm
ANT-916-CW-HWR仕様書pDF
NE920SMA
¥1,500(税込価格¥1,650)
SMA-03 LV1-TGG
¥800(税込価格¥880)

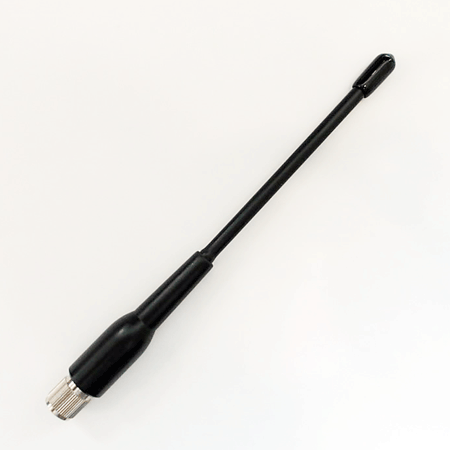

NE920SMA(920MHzアンテナ)920MHz SMA 1/2λアンテナ
全長:約168mm
NE920SMA仕様書PDF

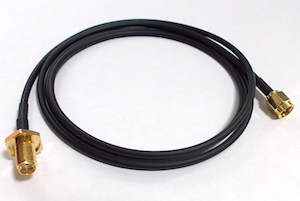

SMAJ-SMAP延長ケーブル(1M)

SMA-Jack SMA-plug延長ケーブル
全長:約1m
SMA-03 LV1-TGG仕様書PDF

BNC-R2
¥700(税込価格¥770)
SMAJ-L
¥300(税込価格¥330)
BNC-R2BNC角座4穴
(RoHs2)
SMA-R1SMA メス型コネクタ
*各種アンテナのご利用は、
弊社の特定小電力無線モジュールご購入のお客様に
限らせていただきます。

詳しくは、お問い合わせください。
