 16接点までを制御! 防水ケース入り。
標準では「16入力0出力―0入力16出力」と、「8入力8出力―8入力8出力」の2種類を用意しています。
自由な割り振りがご希望の場合は、お問い合わせください 。

429MHz 特定小電力無線モジュール TS02E16SW-RL



TS02EJ-S 16SWTXRX写真

TS02EJ-S 16SW RL



16swTX・RX


ループバック


アンサーバック

詳しくは、仕様書をご覧ください。

--- TS02E 16SW-NWPの特徴 ---

  • TS02E mdm4/mdm4LDMに対応したアプリケーションボードで、マイコンを使わずに、多チャンネルのオン/オフ制御リモコンを手軽に構築できます。
  • 1対1の双方向通信、または、N対Mの単方向通信が可能です。

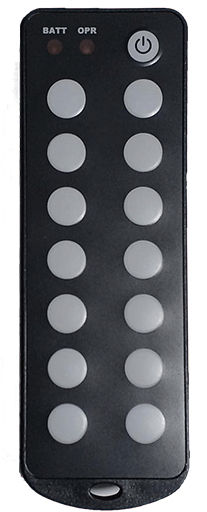

  • 弊社オリジナルハンドヘルドリモコンTS02ENH2シリーズ、TS02ENH-14SWとの組み合わせて利用できます。
  • 双方向通信によるアンサーバック/ループバックの通信を容易に構成。
  • 「16入力0出力―0入力16出力」と、「8入力8出力―8入力8出力」の2種類を標準用意。
    *自由な割り振りがご希望の場合はお問い合わせください。
  • 出力は2種類より選択。
      N:オープンドレイン出力
      P:供給電源出力(ただしACの場合はDC12V)
    *外部アンテナにも対応可能です。その場合は、末尾に-EXT
    *フタはクリアとホワイトグレーのどちらかをご指定ください。

--- TS02E 16SW-NWPの主な仕様 ---

  • 対応モジュール: TS02EJ-x-mdm4またはTS02EJ-x-mdm4 LDM
  • 電源:AC100V/200V (端子穴:AWG16~20)
       DC5〜24V(端子穴:AWG16 ~24)
    *電源はACかDCどちらか一方で使用すること。
  • 動作温度範囲:−10〜60℃ 10〜90%RH(結露なきこと)
  • 入力ポート:OPEN / SHORT or High / Low
          アクティブL(High:24Vmax、Low:0.3V以下)
  • 出力ポート:
    N:オープンドレイン出力(耐圧60V/1A)
      16接点トータル6Amax
    P:供給電源出力(1接点1Amax、16接点トータル6Amax)
     *ACの場合は、DC12V出力/16接点トータル0.3Amax
  • 消費電流:50mA以下
  • 外形寸法:98×117mm(突起部を除く)
  • ケース:SPCP131306(125 ×125 ×60 mm)に対応
  • ケーブルグランド:8.5 ~14 mm
