野村エンジニアリング

 単方向のモーメンタリ、トグル動作、
双方向のループバック、アンサーバックがあります。

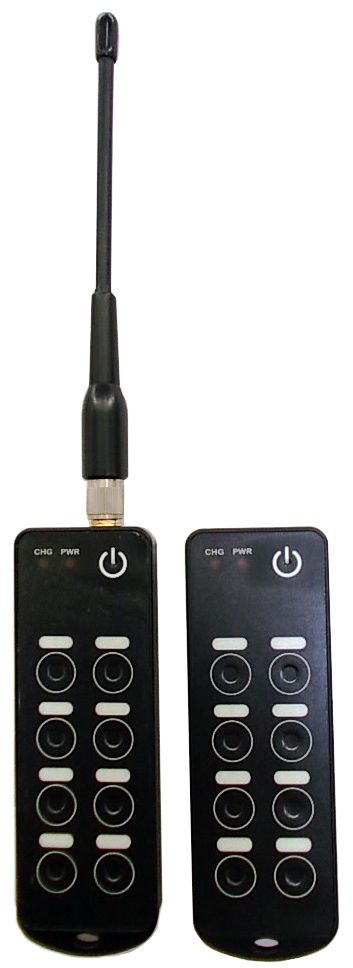

920MHz帯 双方向リモコンユニット TS92NH



ts92nh2

TS92NH2
(双方向用)



ts92nh

TS92NH
(単方向)

NHの特徴 NHの仕様 NHの動作

--- TS92NHの特徴 ---

  • 技適取得済み、免許不要。
  • 単方向(4sw、8sw、14sw)
    ループバック・アンサーバック(8sw)
    などのファームウェアを標準ラインナップ!
  • 受信機側の出力は、接点信号の受信中オンする連続送信(モーメンタリ動作)、8回路を1ボタンでオン/オフのトグル動作する「1-8トグル」と、4回路を2ボタンでオン/オフ制御する「2-4トグル」から選択できます。
  • NH2は、リモコン側(送信機)のLED・バイブ・ブザーで、受信機からのACKを受けて通信の成否を確認できる「ループバック」や、受信機側に接続された外部機器の接点情報を返させる「アンサーバック」など、目視できない場所との通信に適しています。
  • マルチチャンネルをサポート。
  • 防まつ・防じん・耐衝撃ボディ。
  • マグネット吸着タイプの専用充電器により、急速充電に対応。
  • ケース色はブラックとホワイトの2色。オリジナルデザインに対応。
  • 表面ラベル、制御基板、ボタンの位置・数などのカスタマイズもご相談ください。 *サンプル
  • TS92 モジュール紹介ページ

--- TS92NHの主な仕様 ---

  • 周波数 :920MHz帯
  • 送信出力:10mW +20 / -80%
  • マルチチャンネルアクセス:3または5チャンネル自動補足
  • 内蔵電池:単4型Ni-MH充電池2本(ユーザ交換不可)
  • 使用時間:15時間以上(連続送信時)
  • 充電時間:約3時間(空の状態から)
  • 充電回数:1,500回以上
  • 表示LED:PWR・赤(電源表示)
         CHG・橙(充電表示)
         ボタンLED8個:橙
  • アンテナ:内蔵パターンアンテナまたは外部アンテナ
  • スイッチ寿命:耐久試験10万回以上
  • 動作温度範囲:-20~70℃(結露なきこと)
  • 保存温度範囲:-30~80℃
  • 防まつ・防じん(IP54相当)
  • 外形寸法:44×129×15.5mm
  • 質量:約93g
  • 技術基準適合認証取得済、RoHS
  • 専用充電器:NH-CHG/NH-CHGS/NH-CHGcar

--- TS92NH2の主な仕様 ---

  • 単方向通信
    連続送信、1−8トグル、2−4トグルから選択可能。
    4ボタン、8ボタン、14ボタンあり。


  • ループバック(双方向)
    通信成功のACKをリモコンに返します。
    出力ホールド時間設定、1−8トグル、2−4トグルから選択可能。


  • アンサーバック(双方向)
    受信機側の負荷から接点信号をもらい、動作成功のACKをリモコンに返します。(アンサーバック待機時間設定)
    1−8トグル、2−4トグルから選択可能。




TS92関連製品

ts01rx

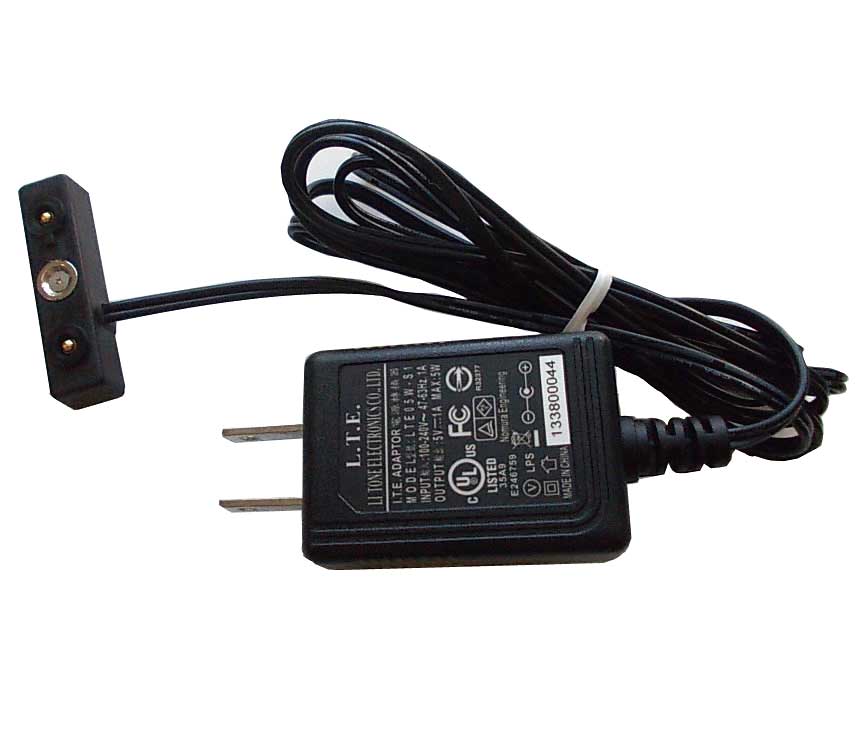

AC電源用充電アダプター
NH-CHG
*詳しくは、リモコン(TS92NH)の仕様書をご覧ください。

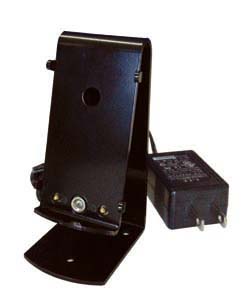

スタンド充電器

TS92NH用充電スタンド
NH-CHGS
仕様書

スタンド充電器

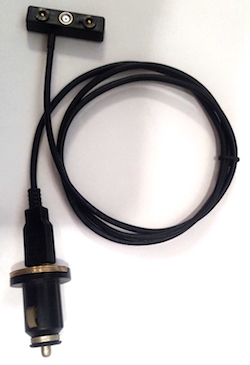

TS92NH用充電カーチャージャー
NH-CHGcar
仕様書

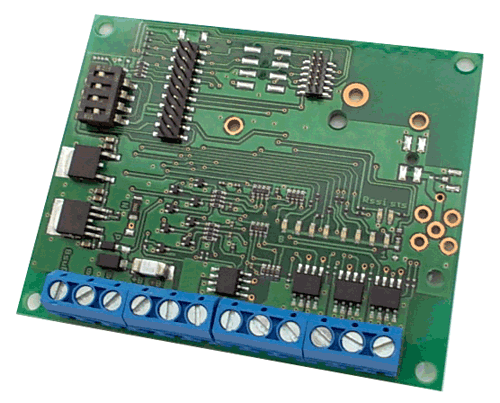

ts02リレー出力ボード

92-4swRXBDS
(4接点受信ボード)
仕様書

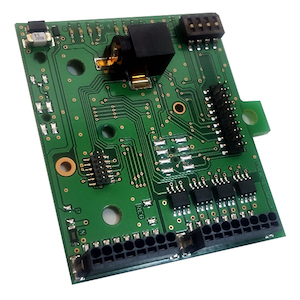

ts02リレー出力ボード

92-4swRX-RL-NWP
(リレー接点出力 受信ボックス)
仕様書

ts02外部アンテナ

920MHz・315MHz・400MHz帯
外部アンテナ
アンテナ仕様書

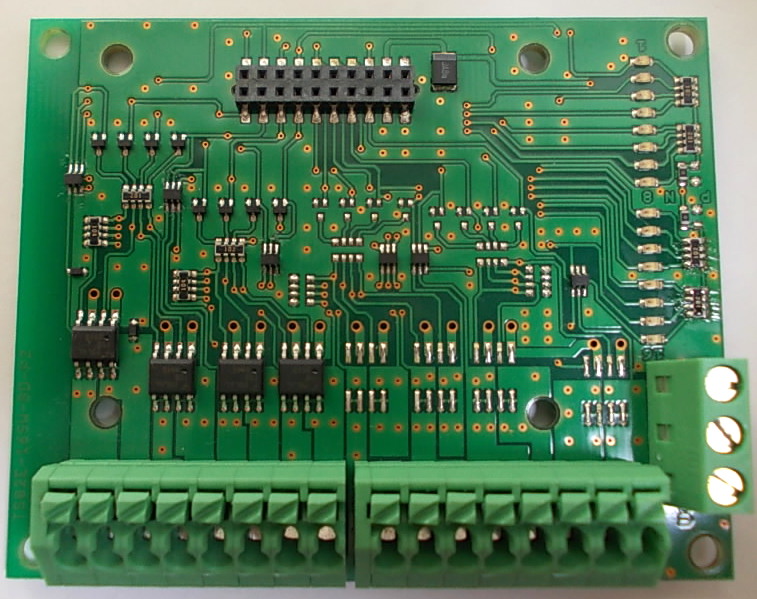

ts92 16swボード

92-16SW-BD
(16接点リモコン開発ボード)

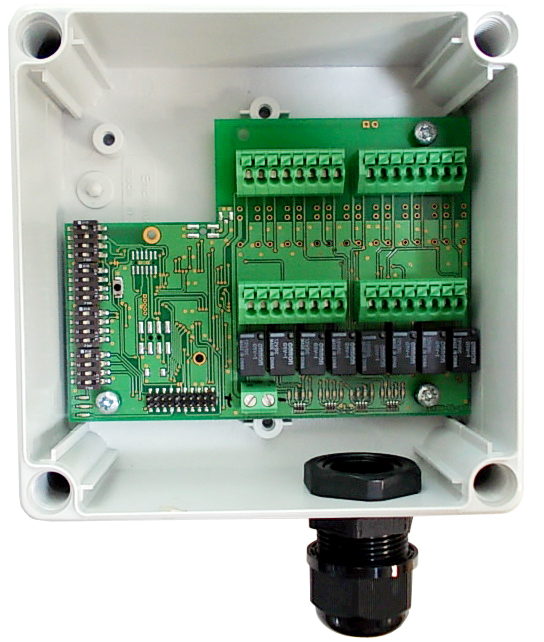

ts02 16swリレーボード

92 16sw-RL
(16接点リレーボード)

ts92usbBD

92-USB-BD
仕様書
