特定小電力無線モジュール

選べる周波数帯。免許不要の技術基準適合証明取得済み。
野村エンジニアリングの特定小電力無線モジュール「TSシリーズ」は、周波数帯（全５種類）、アンテナの種類、通信距離（標準・長距離）、通信速度（高速）、ファームウェア（オンオフ制御、データ通信、単方向、双方向etc.）など、用途に合わせたラインナップで、さまざまなケースでの無線化を実現します。
＊TSシリーズは、T=とく、S=しょうの略です。

無線モジュールのできること

基本的にできることは２つ

・接点（オンオフ制御）
・データ伝送

用途（接点/データ伝送、レスポンス、通信距離など）に応じて、最適なモジュールを選択してお使いください。

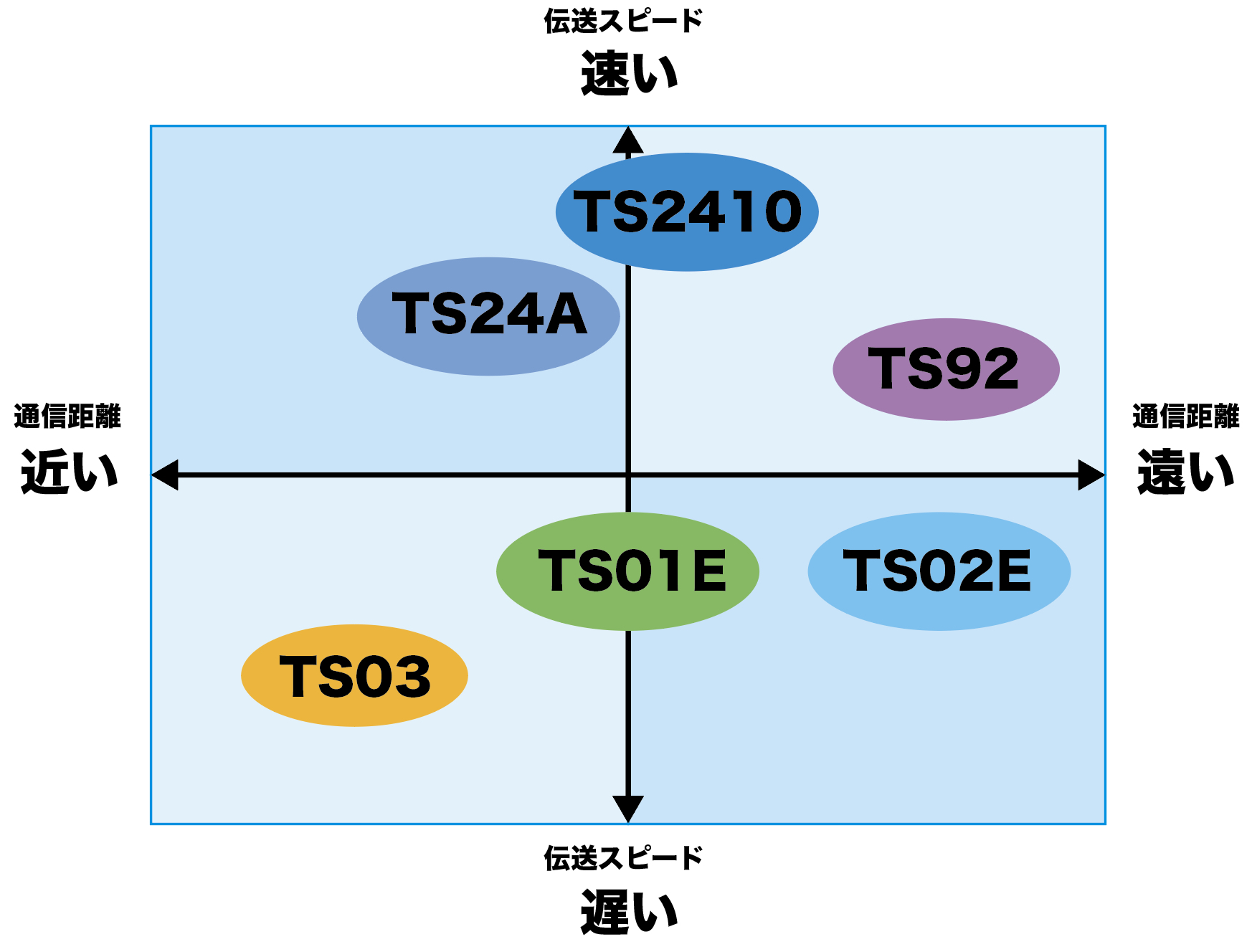

無線モジュールの特性

無線モジュールの特徴

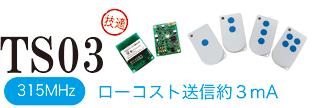

315MHz帯特定小電力無線モジュールの主な特徴
	安価・低消費電力 4接点の制御通信距離は約50m ●近距離での無線制御システムをローコストで実現する無線モジュールです。ゲートリモコン・電動シャッター・BRT・照明・防犯対策などの用途に適しています。コイン電池（CR2032）で動くTS03NKHAリモコンも標準ラインナップしています。１ボタン〜４ボタンタイプあり。

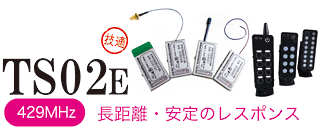

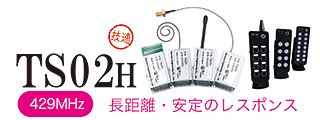

429MHz帯特定小電力無線モジュールの主な特徴
	中距離・長距離のヘビーデューティモデル 8接点・16接点の制御 / データ通信通信距離は見通し800m以上（長距離モードは１km〜２km） ●トラック・キャリアカー・昇降機・介護リフト・標識車・FA関連など産業用リモコン、各種センサーのデータ伝送といった産業用途に適した無線モジュールです。連続送信可能。単方向・双方向・多チャンネル接点・アンサーバックなどカスタマイズも柔軟に対応します。単方向・双方向に対応した充電式リモコンTS02ENHシリーズも標準ラインナップしています。

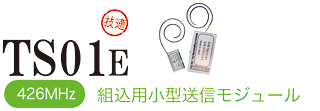

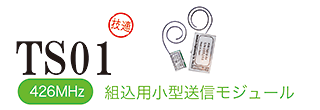

426MHz帯特定小電力無線モジュールの主な特徴
	小型で安価な送信機 8接点の制御 / データ通信通信距離は100m以上 ●送信機が小型で安価なため、近距離・中距離で送信機を多く設置するシステムに最適な無線モジュールです。スタッフコール・介護用マットセンサー・温湿度など環境モニタリングなど、受信機１に対して送信機を多く使用するシステムで利用されています。送信機は、外寸：27×17×3mmの小型設計です。

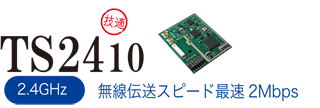

2.4GHz帯小電力無線モジュールの主な特徴
	高速データ通信送信パワー切替、最大10mW級通信距離は100m以上（チップアンテナ/10mW級） ●近距離での高速データ回収、高速レスポンスに対応した無線モジュールです（最速2Mbps）。アンテナ２系統（チップアンテナ、外部アンテナ）をコマンドにて切替可能。デジタル測定機器のデータ回収・ウィンチ制御・採点集計・センサモニタリングなどに使用されています。

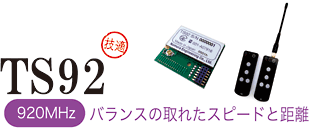

920MHz帯特定小電力無線モジュールの主な特徴
	送信パワー・スピードを切替データ通信 / 接点の制御通信距離は約1km （外部アンテナ/10mW/2400bps/FSK設定時） ● 近距離から中長距離まで、スピードは最速50k bpsまで可能な、幅広い用途に使えるバランスのとれた無線モジュールです。 mdmタイプは、コマンドにて、スピードは2.4 k〜50k bps、送信パワーは1mW/10mW/20mWの切替が可能です。消費電流を抑える、間欠受信モードもあります。センサーデータの回収・工事現場の緊急通知・工事用信号機・ダンプアップセンサー・観測機器の同期制御などに使用されています。

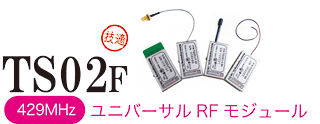

400MHz帯ユニバーサルRFモジュールの主な特徴
	海外認証に対応データ通信 / 接点の制御通信距離は800m以上 ● FCC、EU、RMC、KC,SRRC、NCCといった海外の認証を取得しているユニバーサルモジュールです。クレーン車の制御・自動運転機器の緊急停止・産業運搬車の制御などに使用されています。＊海外のアンテナ認証が取れているのはアンテナFタイプのみです（EUは、Sアンテナ・ANT-429-MPもOK）。国内は、F、P、S、外部アンテナの使用が可能。

特定小電力無線モジュール | 電気的仕様

各無線モジュールの電気的仕様一覧です。
詳しくは、詳細ページと仕様書をご覧ください。

	TS01	TS02E	TS03	TS2410	TS92
写真
周波数	426MHz	429MHz	315MHz	2.4GHz	920MHz
変調方式	FSK	FSK	ASK	GFSK	FSK 4-GFSK
通信距離（見通し）	100m	標準タイプ：800m 長距離タイプ：1〜2km ＊使用アンテナにより異なる	約50m	チップアンテナ：〜150m 外部アンテナ：TBD	パターンアンテナ：200m 外部アンテナ：1km （2400bps / 10mW / FSK設定時）
送信出力	１mW	10mW	250μW（eirp）	10mW級	1mW/10mW/20mW
通信速度・レスポンス（無線空間）	1,800bps	標準タイプ：1,800bps 長距離タイプ：100〜200bps	オン：約80msec オフ：240msec以下	250kbps/ 1Mbps/ 2Mbps より切替	2,400bps/ 4,800bps/ 9,600bps/ 50kbps より切替
電源電圧	送信：2.1〜3.6V 受信：2.1〜7.0V	2.1〜7.0V	送信：2.1〜3.6V 受信：2.2〜3.5V	2.1〜3.6V	2.1〜3.6V
消費電流	送信：11mA （待機時：3μA）受信：15mA （待機時：20μA）	送信時：26mA 受信時：15mA 長距離タイプ受信時：18mA 待機時：20μA	送信：2.5mA （待機時：1μA以下）受信：11mA	送信時：38mA 受信時：20mA 待機時：３μA以下	送信時：37mA （10mW時）受信時：27mA 待機時：2μA以下
動作温度	-20℃〜70℃	-20℃〜70℃	-10℃〜60℃	-20℃〜70℃	-20℃〜60℃
寸法（突起物は含まず単位：mm）	送信：27×17×3 受信：53×30×6.5	53×30×6.5	送信：29×40×3.5 受信：29×40	31×25×3.1	27×25×3.5
用途・特徴	テレコントロールデータ伝送送信機の小型化が可能。受信機側が出力保持し、連続送信のように使える8swシステムあり。	テレコントロールデータ伝送 8sw（８接点までのオンオフ）。 mdm4（データ伝送・16接点のオンオフ・ループバック・アンサーバック）などファーム多数。	テレコントロール（４接点まで）ローコストに無線システムを構築可能。	データ伝送高速伝送・高速操作が可能。	データ伝送テレコントロールバランスのとれた距離とスピード。　　　スピードおよび送信パワーを切替可能。
技適	技適取得済み	技適取得済み	技適取得済み	技適取得済み	技適取得済み
その他	ARIB STD-T67 準拠	ARIB STD-T67準拠、RoHS TS02EEは、CE 対応	ARIB STD-T93準拠	ARIB STD-T66、RCR STD-33準拠
