920MHz 小電力無線モジュール TS92

920MHz帯のスピードと通信距離のバランスがとれた無線モジュール。
最大20mWの送信パワーと 最速50kbpsの無線区間の伝送スピードを実現。
送信パワーと伝送スピードは、コマンドにて切り替え可能！
アンテナはチップアンテナと外部アンテナ４種（工事設計認証取得済み）。



920MHz無線モジュール_TS92

TS92
920MHz
特定小電力モジュール

920MHz無線モジュール_TS92_外部アンテナ用

外部アンテナ例



詳しくは、各種仕様書をご覧ください。

野村エンジニアリング_キャラクター

TS92の特徴 TS92の仕様

TS92の特徴

  • N対N通信。送信データ長は最大96バイト。
  • コマンド制御のmdm , コマンド不要のEZ-mdm , 接点タイプ
  • 無線区間の伝送スピードは2.4k/4.8k/9.6k/50kbpsより切り替え可能。
  • 送信パワーは1mW/10mW/20mWより切り替え可能。
  • パターンアンテナ同士は、見通し200m以上、
    外部アンテナでは、見通し１km以上の通信距離。
    （2.4kbps・10mW設定時）
    2.4kbps/20mWでは、8km以上も！（江ノ島にて計測）
  • パターンアンテナ仕様と外部アンテナ仕様を用意。
    ４種類の外部アンテナを工事設計認証取得済み。
  • 通信インターフェースは、調歩同期シリアル及びSPI。
  • TS24Aと同サイズ、ピンコンパチブルにつき載せ替えが容易。
  • 電源電圧は2.1〜3.6V 。
  • マルチチャンネル通信をサポート。
  • 27×25×3.5(横×縦×高さ[mm])のコンパクト設計。
  • 送信時間は最大４秒。送信後は50ミリ秒の待機時間が必要。
  • ファームカスタマイズ、基板設計など、お気軽にご相談ください。
  • TS02-92-ADP（TS02Eアプリケーションボード用変換基板）を利用すると、TS02E用のアプリケーションボードが使えます。
  • 間欠受信モード（１秒または２秒）にて低消費電力を実現。
  • 見通し100m程度に対応した TS09NKHA4 を開発中です。リモコン形状はTS03NKHA4と同じ。受信モジュールはTS03GRXとピンコンパチブルなため、TS03からの置き換えが可能です。
  • リモコン（TS92NHシリーズ）を新規リリース！

    TS92NH_単方向リモコン紹介ページへlink TS92NHシリーズ　
    紹介ページへ！

TS92の主な仕様

  • 周波数　：920.6MHz～927.8MHz / 200kHz Step / 計37ch
  • 送信出力：1mW , 10mW , 20mW +20 / -80%
  • 受信感度：-116dBm以下＠1％BER（2.4kbps / FSK）
  • 変調方式：FSK / 4-GFSK
  • 変調速度：2.4k , 4.8k , 9.6k, 50kbps
  • I/F 方式 ：シリアル通信(調歩同期 / CMOSレベル )
    　　　　　SPI通信（スレーブ）
  • コネクタ：1.27mmピッチ　12ピンコネクタ
  • 電源電圧：2.1V~3.6V ※逆接続保護はありません。
  • 消費電流：待機時：約2μA 以下（スリープモード）
    　　　　　　　　　約1mA（スタンバイモード）
    　　　　　受信時：約27mA
    　　　　　送信時：約37mA（10mW） / 約29mA（1mW）

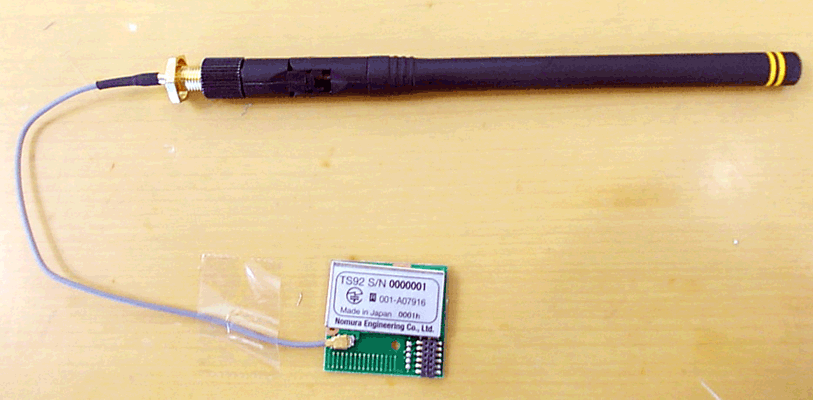

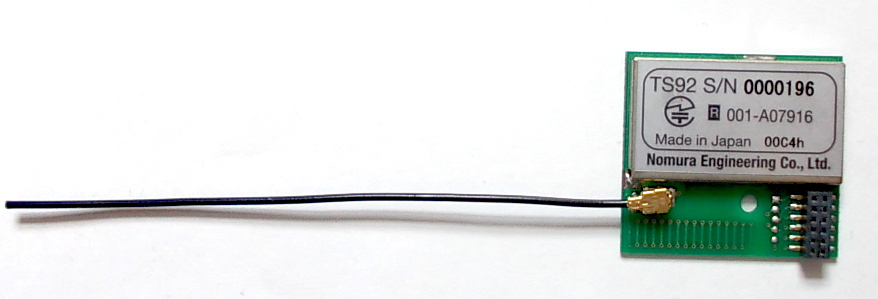

  • アンテナ：内蔵チップアンテナ又は外部アンテナ
  • 動作温度：-20℃~+60℃ （結露無きこと）
  • 保存温度：-30℃～+80℃ (結露無きこと)
  • 寸　法　：27×25×3.5(横×縦×高さ[mm]) ※突起物除く
  • 重　量　：3g (内蔵アンテナ) / 20g (外部アンテナ)
  • 添付品　：1.27mm 12ピンヘッダ×1 個（DIPまたはSMT） ＊無線モジュールを単体でご購入いただく場合は、ピンヘッダを添付いたします （DIPタイプとSMTタイプよりお選びください）。
    弊社のアプリケーションボードと一緒に購入いただく場合は、 ボードに組み込んで納品いたしますので、ピンヘッダは添付されません。

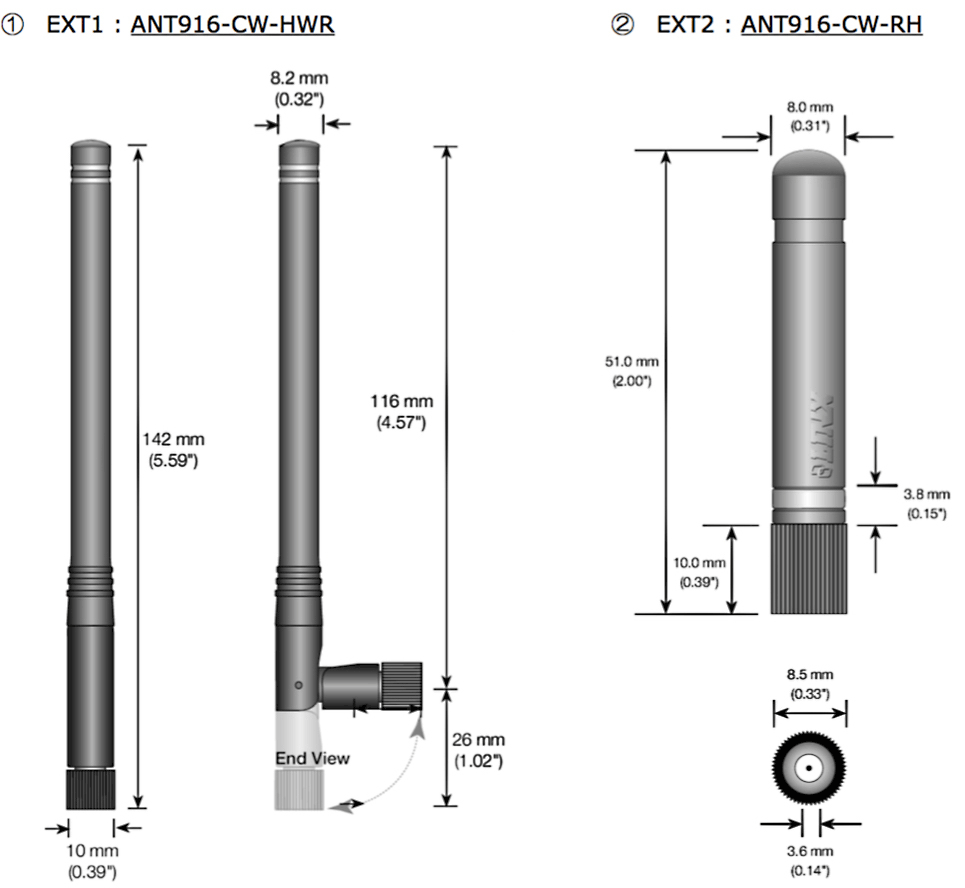

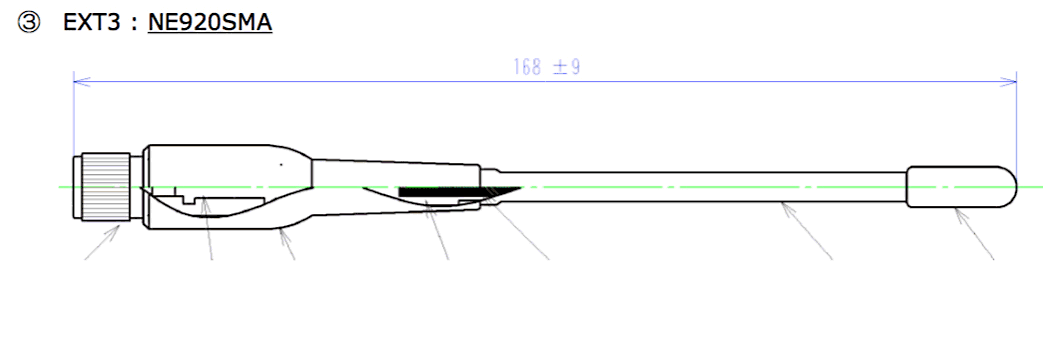

外部アンテナ（工事設計認証取得済み）

 ● TS92向けにアンテナ認証を取得したもの（クリックで展開します）

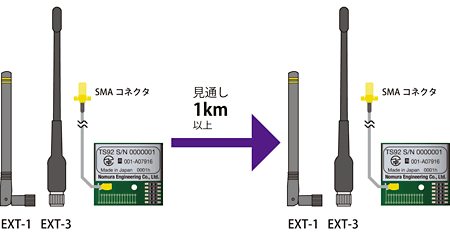

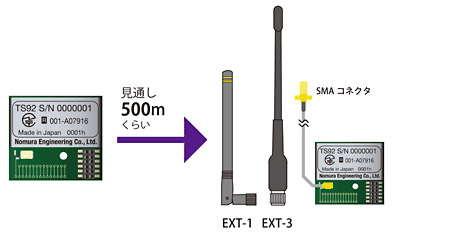

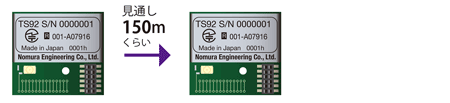

アンテナによる通信距離のちがい
