ユニバーサルRFモジュール
TS02F

400MHz帯の各国電波法に適合したユニバーサルRFモジュール
日本・欧州CE・米国FCC・オーストラリアRMC・韓国KC・中国SRRC・台湾NCC
の電波法に準拠しており、各認証をモジュール単体にて取得済み。
アンテナダイバーシティ方式にも対応可能。お問い合わせください。

TS02F-F
（フレキシブルアンテナ）

TS02Fの特徴

特定小電力 429MHz 10mW（ARIB STD-T67規格準拠）
日本・欧州CE・米国FCC・中国SRRC・台湾NCC・（オーストラリアRMC）・（韓国KC）の電波法に準拠しており、モジュール単体にて認証取得済み。
＊一部、最終製品での認証試験が必要な国もあります。
＊オーストラリアは、ユーザー様の現地代理店が必要で、認証試験が必要になります。
＊海外のアンテナ認証がとれているのはFアンテナのみです。
（日本国内は、F、S、P、外部アンテナが使用可能）
19ピンをLowに落とすと送信コマンド不要の簡易無手順モードに（mdm7）。
誤り訂正符号の有効/無効の選択が可能です。
８SW系フォーマットにおいては、TS02EJと比べ受信感度を6dB改善し、通信距離が大幅に改善されています。
送信機側の外部アンテナ利用が可能。多種類のアンテナから自由な組み合わせができます。
アンテナを２本取り付けることができるため、モジュール単体で受信ダイバーシティが可能です（注文時）。
TS02E用のアプリケーションボードを利用可能。
ファームウェアの特注・カスタマイズ、基板設計など、お気軽にご相談ください。

TS02Fの主な仕様

周波数：日本（TS02FJ ）429.2500～429.7375MHz
　　　　欧州・米・豪（TS02FE ）434.0500～434.5375MHz
　　　　韓国（TS02FK ）447.8625～447.9875MHz
　　　　中国（TS02FS ）418.950～419.275MHz
　　　　台湾（TS02FN ）480.05～480.40MHz
周波数チャンネル：
　　　　日本（TS02FJ ）40チャンネル
　　　　欧州・米・豪（TS02FE ）40チャンネル
　　　　韓国（TS02FK ）11チャンネル
　　　　中国（TS02FS ）27チャンネル
　　　　台湾（TS02FN ）29チャンネル
チャンネルステップ：12.5kHz
通信方式：当社オリジナルプロトコル
周波数偏差：±3.5ppm以内
電源電流（電源電圧 2.5～3.6Vにて）
　　　　スタンバイ時　：約0.75mA
　　　　送信時　　　　：約40mA
受信時　　　　：約20mA
無線伝送速度：2,100bps
動作電源電圧：2.5V～3.6V DC
送信出力：10mW
動作温度範囲：-20～70℃（結露なきこと）
本体部外形寸法：52.7×29.3×5.8mm（突起物除く）
質量：約15g
ピンヘッダ SMTまたはDIPタイプを１個付属＊無線モジュールを単体でご購入いただく場合は、ピンヘッダを添付いたします（DIPタイプとSMTタイプよりお選びください）。
弊社のアプリケーションボードと一緒に購入いただく場合は、ボードに組み込んで納品いたしますので、ピンヘッダは添付されません。

TS02F 関連製品
429MHz特定小電力無線モジュール TS02Eシリーズ　シリアルインターフェイスボード	429MHz特定小電力無線モジュール TS02Eシリーズ　 TS02E-USB-BD	315MHz・426/429MHz帯　外部アンテナ
429MHz特定小電力無線モジュール TS02Eシリーズ　リモコン開発ボード（送信側）	429MHz特定小電力無線モジュール TS02Eシリーズリモコン開発ボード（受信側）	429MHz特定小電力無線モジュール TS02Eシリーズ 16SWリモコン開発ボード

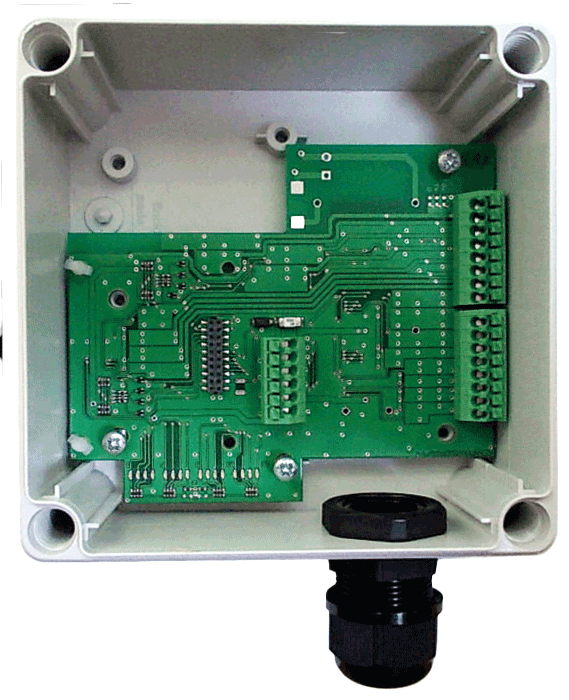

防水ケース収納　 429MHz特定小電力送信ボックス TS02E 8swTX-NWP	防水ケース収納　 429MHz特定小電力受信ボックス TS02E 8swRX-#-NWP	TS02E-8swRX-RL-NWP （リレー接点出力429MHz特定小電力受信ボックス）
