野村エンジニアリング

429MHz帯 単方向リモコンユニット TS02ENH

 タフな環境下で使える防まつ・防塵仕様の産業用リモコン!
キャップアンテナタイプ(-K)は、見通し1km以上の多接点制御に対応しています。
目視できる範囲にある機器の接点をオン/オフさせるのに適した単方向の無線リモコンです。
4ボタン、8ボタン、14ボタンが標準です。基板カスタマイズもご相談ください。



TS02ENH-8swリモコン

TS02E NH
(ブラック)

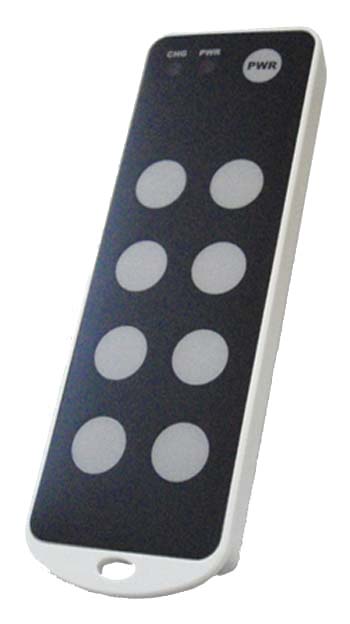

*ホワイトも選択できます。

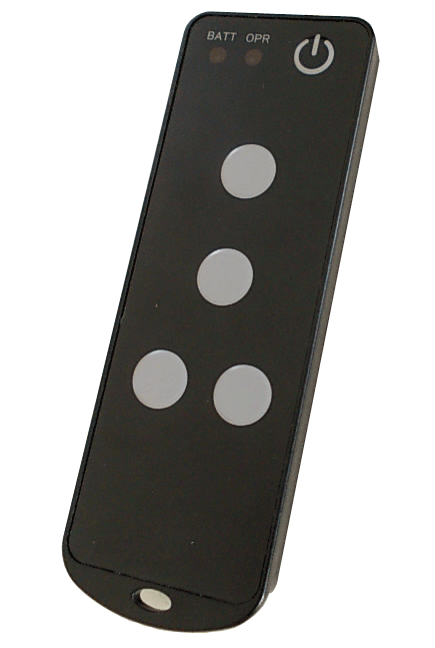

TS02ENH-4swリモコン

TS02E NH-4sw

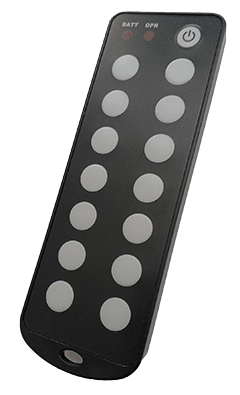

TS02ENH-14swリモコン

TS02E NH 14sw
(ブラック)



NHの特徴 NHの仕様

TS02E NHの特徴

  • 標準は、4ボタン、8ボタン、14ボタンから選べます。
  • 夜間や暗い場所での使用には、各ボタンの上部にLEDを搭載したTS02ENH2が使用できます。
  • 受信機側の出力の動作は、ボタンを押している間(受信機が接点信号を受信している間)オンするモーメンタリ動作、8接点を1ボタンでオン/オフのトグル動作する「1−8トグル」、4接点を2ボタンでオン/オフ制御する「2-4トグル」から選択できます。
  • 特定小電力 429MHz 10mW(ARIB STD-T67規格準拠)。
  • 技適取得済み、免許不要。
  • マルチチャンネルアクセス方式:5チャンネル自動補足。
  • ボタンはドームスプリング採用で良好なタッチと耐久性(10万回以上の耐久試験をクリア)
  • 防まつ・防じん・耐衝撃ボディ。
    落下試験:胸ポケット(1.5m高さ)より各面2回ずつ落下で、破損無く動作することを確認しています。
  • Ni-MH充電池を内蔵(充放電1,500回以上の高寿命)。
  • 連続送信24時間以上。
  • マグネット吸着タイプの専用充電器により、急速充電に対応。
  • 豊富なファームウェア。
  • 色はブラックとホワイトの2色。オリジナルデザインに対応。

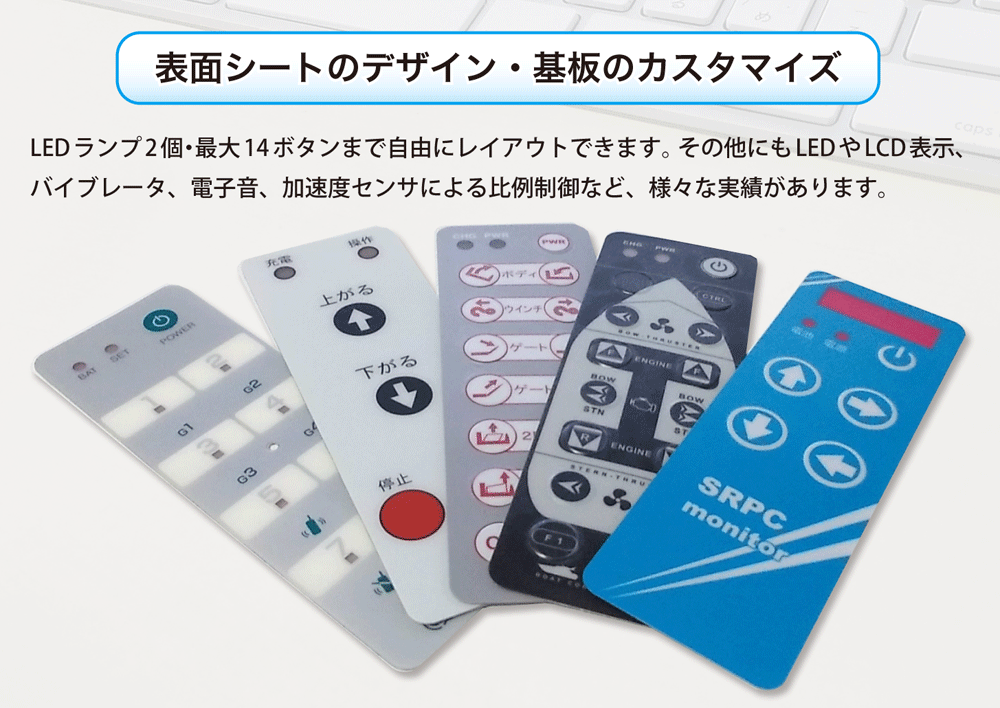

  • 表面ラベル、制御基板、ボタンの位置・数などのカスタマイズもご相談ください。
    *サンプル見本
  • 姉妹品に、通信の成否や受信側の出力を、リモコン側のLEDで確認できるTS02ENH2もあります。
  • 920MHz帯のTS92 モジュールを搭載した製品もございます。
    詳しくはTS92NHのページをご参照ください。

TS02E NHの主な仕様

  • 周波数:429.2500~429.7375MHz
  • 周波数チャンネル:40チャンネル
  • ステップ:12.5kHz
  • 周波数偏差:±3.5ppm以内
  • 送信出力:10mW(+10/-30%)
  • アンテナ:内蔵基板アンテナ または Kアンテナ
  • マルチチャンネルアクセス:5チャンネル自動捕捉
                (14swは3チャンネル)
  • 内蔵電池:単4型Ni-MH充電池2本(ユーザ交換不可)
  • 使用時間:24時間以上(連続送信時)
  • 充電時間:約3時間(空の状態から)
  • 充電回数:1,500回以上
  • 表示LED:PWR・赤(電源表示)
         CHG・橙(充電表示)
  • スイッチ寿命:耐久試験10万回以上
  • 動作温度範囲:-10~60℃(結露なきこと)
  • 防まつ・防じん(IP54相当)
  • 外形寸法:44×129×15.5mm
  • 質量:約90g
  • 準拠規格:ARIB STD-T67
  • 技術基準適合認証取得済、RoHS
  • 専用充電器:NH-CHG

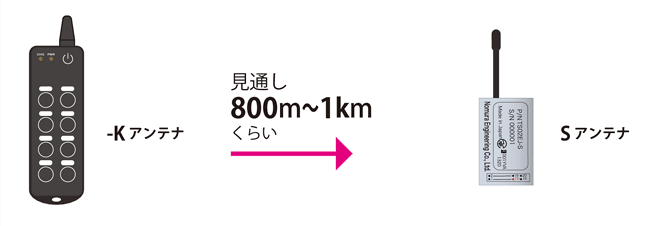

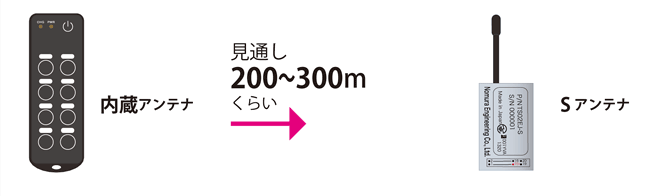

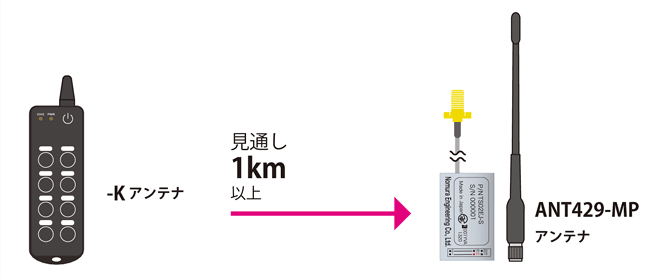

アンテナによる通信距離のちがい

● TS02ENH/TS02ENH2の通信距離の目安です(クリックで展開します)。
