野村エンジニアリング

429MHz帯 双方向リモコンユニット
TS02ENH2

 暗所や遠距離の通信に適した双方向リモコン!
リモコン側で、受信機のオンオフ状態や、通信の成否を確認できる
ループバック、アンサーバックがあります。
目視できない場所にある受信機との通信の成否、受信機側の外部機器の動作状態を、
リモコンのLED・ブザー・バイブで確認できます!





TS02ENH2双方向リモコン・ライト点灯

TS02ENH2



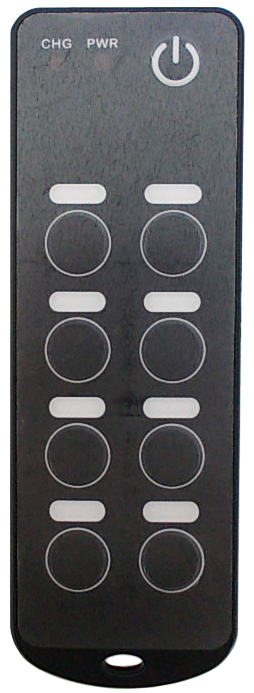

TS02NH2双方向リモコン切り抜き

TS02ENH2-K
(長距離用)

マスコットキャラ

NH2の特徴 NH2の仕様 NH2の動作

TS02ENH2の特徴

    【変更】スイッチ基板の改良により、ボタンが凸型エンボスタイプ(高さ 約0.3mm)になりました!(2022.8.1)

  • 8swリモコン(単方向、ループバック、アンサーバック)などのファームウェアを標準ラインナップ。
    呼び出しリモコン(ページャー)、わなリモコン受信機、SRPC-WJ(風向風速計・雨量計)対応のハンディ警報機といった受信機としても使用できます。
  • 各ボタンに対応したLEDとバイブ・ブザーを標準装備。
  • リモコン側(送信機)のLED・バイブ・ブザーで、受信機からのACKを受けて通信の成否を確認できる「ループバック」や、受信機側に接続された外部機器の接点情報を返させる「アンサーバック(ワンショット送信タイプと連続送信タイプがあります)」など、目視できない場所との通信に適しています。
  • TS02ENH-4sw(A)/8sw(A)と同じ単方向リモコンとして置き換え可能(その場合、受信機も共通)。LEDを常時点灯の設定にすれば、夜間や暗い場所での使用に便利です。
  • 受信機側の出力は、接点信号の受信中オン(または設定した時間出力をオン)するモーメンタリ動作、8回路を1ボタンでオン/オフのトグル動作する「1−8トグル」と、4回路を2ボタンでオン/オフ制御する「2-4トグル」から選択できます。
    *シリアル出力するタイプ(TS02ENH2-8swm)もありますので、お問い合わせください。
  • SRPC(太陽電池or AC電源)を中継機として使用可能。
  • 特定小電力 429MHz 10mW(ARIB STD-T67規格準拠)。
  • 技適取得済み、免許不要。
  • マルチチャンネルアクセス方式:3チャンネル自動補足。
  • 防まつ・防じん・耐衝撃ボディ。
    落下試験:胸ポケット(1.5m高さ)より各面2回ずつ落下で、破損無く動作することを確認しています。
  • Ni-MH充電池を内蔵(充放電1,500回以上の高寿命)。
  • 連続送信24時間以上。
  • マグネット吸着タイプの専用充電器により、急速充電に対応。
  • 色はブラックとホワイトの2色。オリジナルデザインに対応。
  • 表面ラベル、制御基板、ボタンの位置・数などのカスタマイズもご相談ください。 *サンプルリモコンラベル・基板カスタム例
  • 920MHz帯のTS92 モジュールを搭載した製品もございます。
    詳しくはTS92NHのページをご参照ください。

TS02ENH2の主な仕様

  • 周波数:429.2500~429.7375MHz
  • 送信出力:10mW(+10/-30%)
  • 周波数偏差:±3.5ppm以内
  • マルチチャンネルアクセス:3チャンネル自動補足
  • 内蔵電池:単4型Ni-MH充電池2本(ユーザ交換不可)
  • 使用時間:24時間以上(連続送信時)
  • 充電時間:約3時間(空の状態から)
  • 充電回数:1,500回以上
  • 表示LED:PWR・赤(電源表示)
         CHG・橙(充電表示)
         ボタンLED8個:橙
  • アンテナ:内蔵基板アンテナ
  • スイッチ寿命:耐久試験10万回以上
  • 動作温度範囲:-20~70℃(結露なきこと)
  • 保存温度範囲:-30~80℃
  • 防まつ・防じん(IP54相当)
  • 外形寸法:44×129×15.5mm
  • 質量:約93g
  • 技術基準適合認証取得済、RoHS
  • 専用充電器:NH-CHG/NH-CHGS

TS02ENH2の主な仕様

  • 単方向通信
    連続送信、1−8トグル、2−4トグルから選択可能。
    *受信機側でシリアル通信する場合は、TS02ENH2-8SWMをご指定ください。
    単方向通信の動作説明イラスト

  • ループバック(双方向)
    通信成功のACKをリモコンに返します。
    出力ホールド時間設定、1−8トグル、2−4トグルから選択可能。
    双方向通信ループバックの動作説明イラスト

  • アンサーバック(双方向)
    受信機側の負荷から接点信号をもらい、動作成功のACKをリモコンに返します。(アンサーバック待機時間設定)
    1−8トグル、2−4トグルから選択可能。
    双方向通信アンサーバックの動作説明イラスト

  • 双方向通信
    常時、リモコンと受信機が双方向通信します。連続送信。
    常時双方向通信の動作説明イラスト

  • 呼び出しページャー(ループバック・アンサーバックも可)
    受信機として動作します。
    受信機として使用する場合の動作説明イラスト
  • シリアル出力
    TS02ENH2シリーズのmdm通信タイプは、受信機側で接点信号のシリアル出力が可能。
    マイコン制御してループバックシステムなども構築できます。
    *TS02ENH-14swも(単方向ですが)受信機側でのシリアル出力が可能です。
    受信機からデータをシリアル出力する場合の動作説明イラスト

アンテナによる通信距離のちがい

● TS02ENH/TS02ENH2の通信距離の目安です(クリックで展開します)。



↑TS02E NH2-LP(ループバック)の動画です。
「ACKモード」「STSモード(1-8トグル、2-4トグル)」の動きをご覧いただけます。
リモコンのLEDやブザーの様子、受信基板の左下のLEDの様子をご確認ください。



<
