 用途に合わせたラインナップ!
選べる4つの周波数帯、アンテナ形式、アルミケースやリモコンタイプ…など、用途に合わせて、最適な無線モジュールをご提供します。

429MHz 特定小電力無線モジュール TS02E



ts02-s

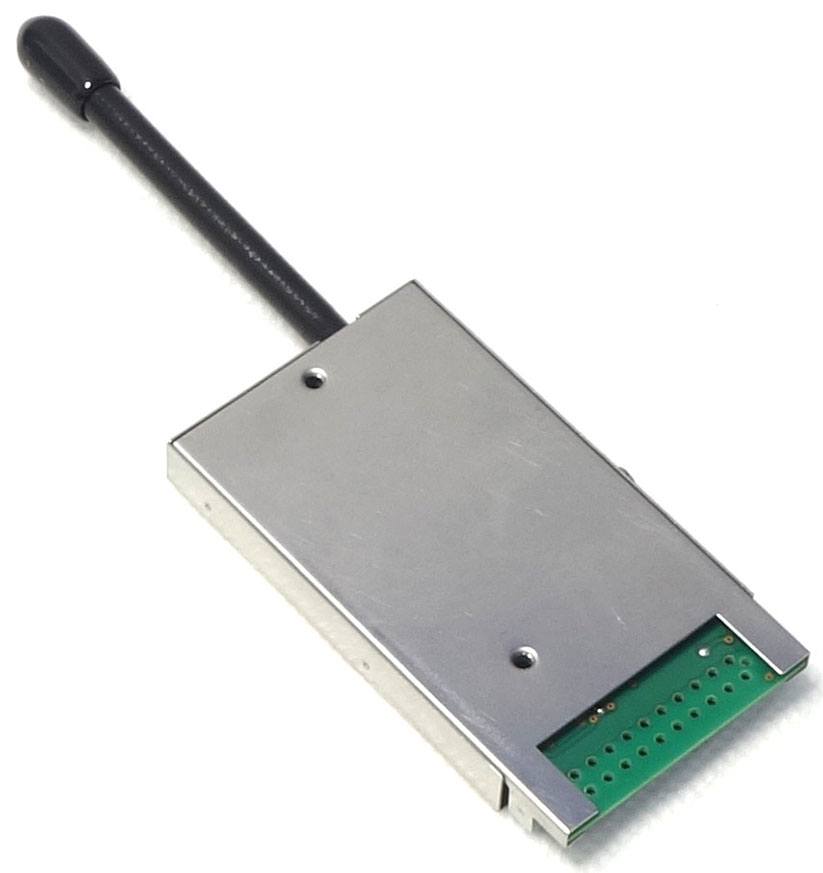

TS02EJ-S
(ホイップアンテナ)



ts02-p

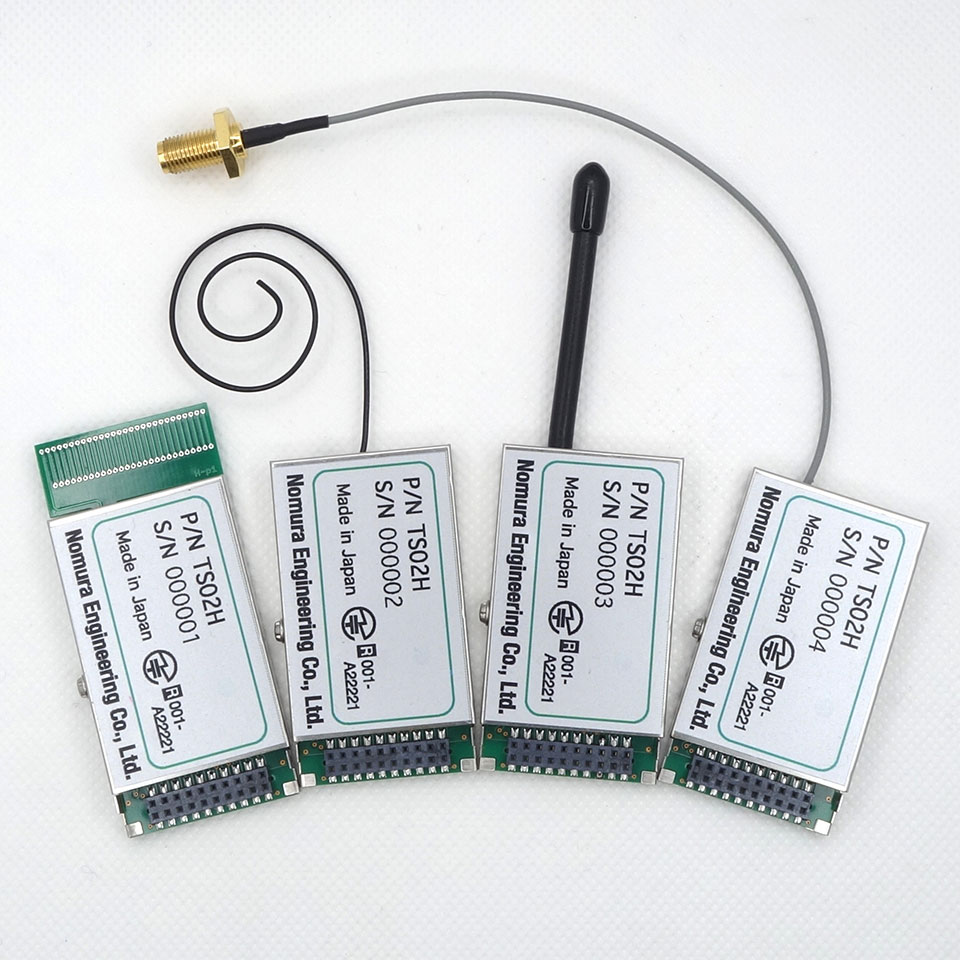

↑上写真左から

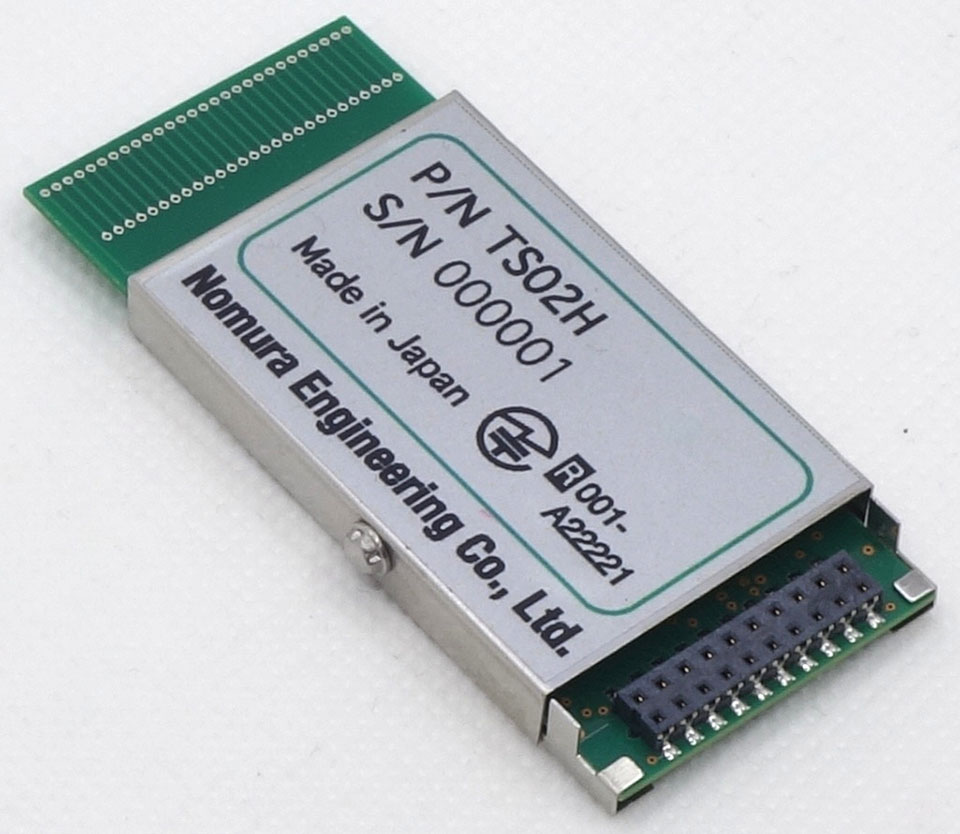

 ・TS02EJ-P
   (基板アンテナ)

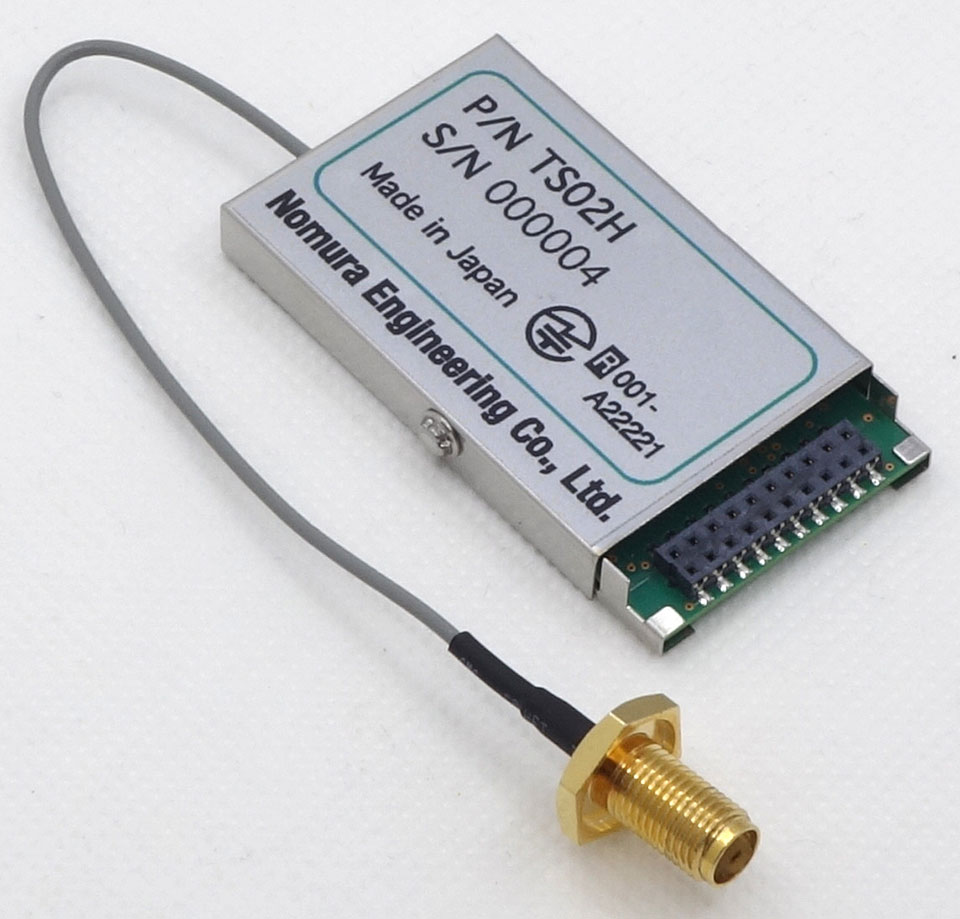

 ・TS02EJ-F-RX-EXT
   (外部アンテナSMA)

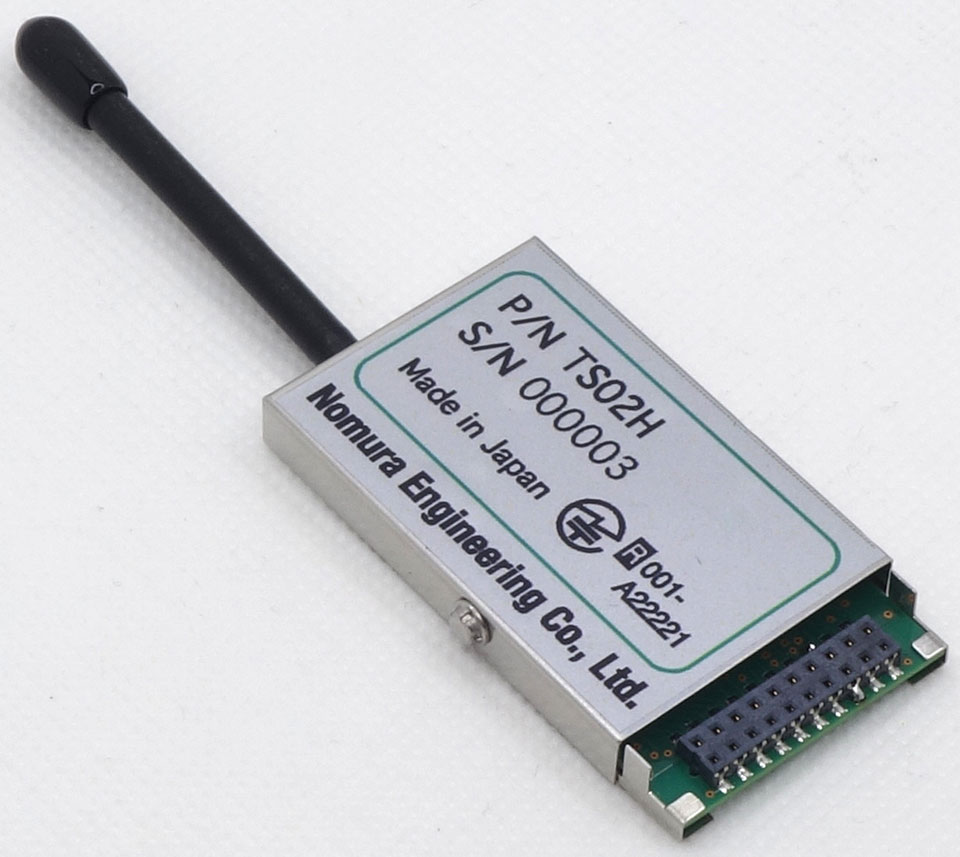

  ・TS02EJ-S
   (ホイップアンテナ)

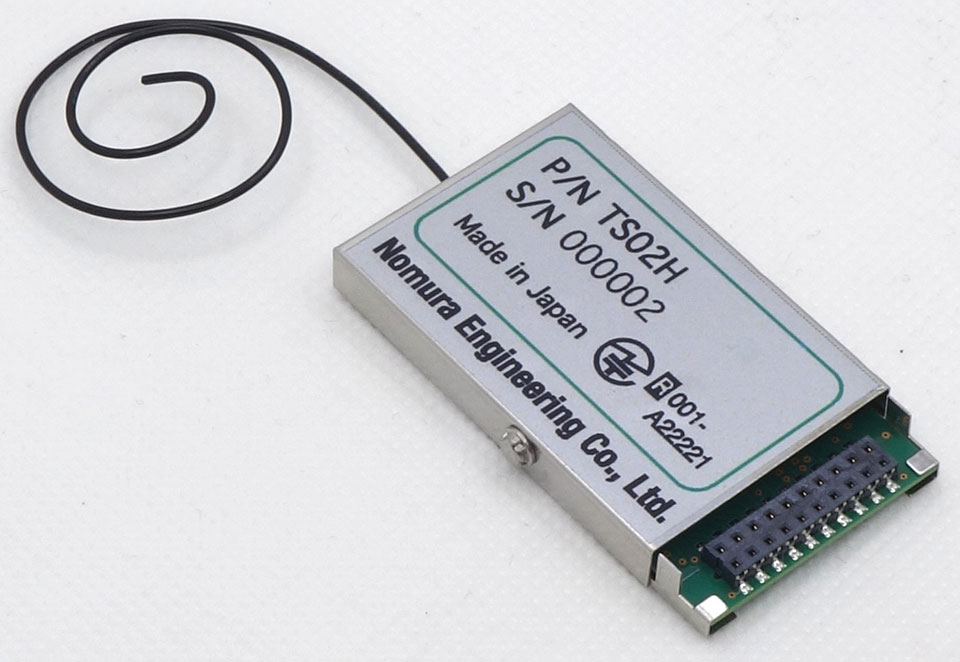

 ・TS02EJ-F
   (ワイヤーアンテナ)

--- TS02Eの特徴 ---

  • 特定小電力 429MHz 10mW(ARIB STD-T67規格準拠)

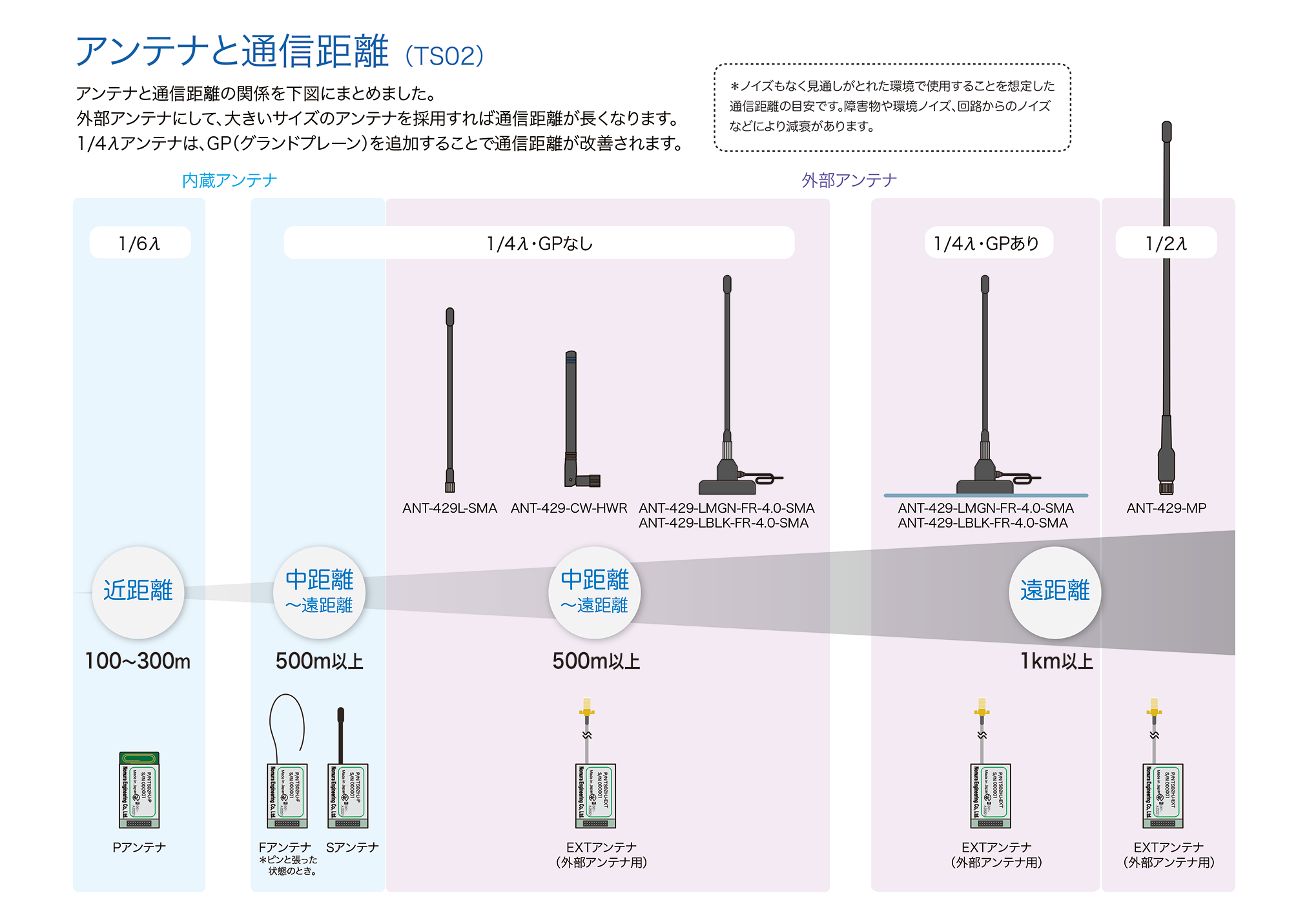

  • 選べる通信距離(標準タイプ:見通し800m、長距離タイプLDM:見通し2km)と4種類のアンテナ(写真参照)。
  • 2.1Vからの低電圧・低消費電力で動作可能。
  • FA関連、工事用機器、福祉機器・農業機器など、さまざまなテレコントロール、データ通信に適した、ノイズ負けしない長距離・ヘビーデューティモデル。
  • 標準ファームウェア、アプリケーションボードを各種用意しておりカスタマイズも可能。
    ファームウェアの紹介ページはこちら >>
    ファームウェアの特注・カスタマイズ、基板設計など、お気軽にご相談ください。
  • CE(R&TTE Directive)対応の「TS02EE(434MHz帯)」もラインアップ。

--- TS02Eの主な仕様 ---

  • 周波数:429.2500~429.7375MHz
  • 周波数チャンネル:40チャンネル
  • ステップ:12.5kHz
  • 通信方式:当社オリジナルプロトコル
  • 周波数偏差:±3.5ppm以内
  • 電源電流(電源電圧 2.1~7.0Vにて)
  •    シャットダウン時:1μA以下
       スリープモード :約20μA
       スタンバイ時  :約1.5mA
       10mW送信時  :約26mA
  • 無線伝送速度:1,800bps、LDMタイプ:100~200bps
  • 動作電源電圧:2.1V~7.0V
  • 送信出力:10mW
  • 動作温度範囲:-20~70℃(結露なきこと)
  • 本体部外形寸法:53×30×6.5mm(突起物除く)
  • 質量:約15g
  • 準拠規格:ARIB STD-T67
  • 技術基準適合認証取得済、RoHS
  • TS02EEシリーズはCE(R&TTE Directive)対応
  • コネクタ:2mmピッチ20ピン
  • コネクタはSMTまたはDIPタイプを1個付属



--- 豊富なファームウェア ---

無線リモコン用、データ通信用、長距離タイプなど、数種類のファームウェアを用意しています。
ファームウェアの特注・カスタマイズもご相談ください。

 ● リモコン(単方向タイプ・標準/長距離)・8sw/16sw
 ● リモコン(ループバック・標準/長距離)・8swLP
 ● リモコン(アンサーバック・標準/長距離)・8swAN
 ● モデムタイプデータ通信(標準/長距離)・mdm4
 ● シャトルタイプデータ通信・mdm5 など……

     ↓↓  詳しくは、こちらをご覧ください  ↓↓



TS02E 関連製品
ts02リモコン開発ボード

429MHz 特定小電力無線リモコンユニット TS02E NH

ts02リモコン開発ボード受信

429MHz 特定小電力無線リモコンユニット TS02E NH2

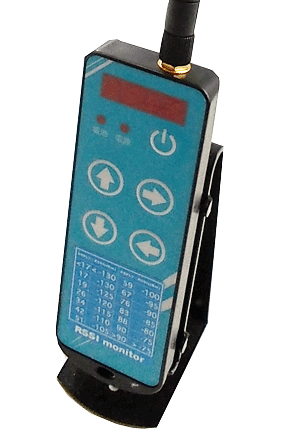

ts02 ハンディRSSIモニター

429MHz ハンディRSSIモニター
TS02EJ RSSI MON
リンク

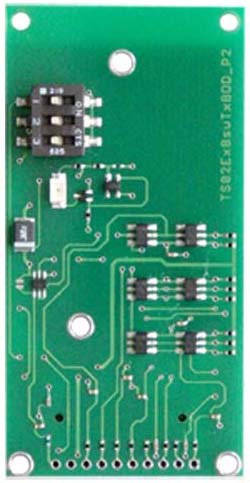

ts02リモコン開発ボード

429MHz特定小電力無線モジュール
TS02Eシリーズ
リモコン開発ボード(送信側)

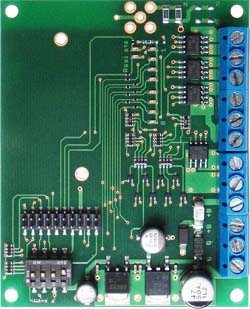

ts02リモコン開発ボード受信 ts02リモコン開発ボード受信

429MHz特定小電力無線モジュール
TS02Eシリーズ
リモコン開発ボード(受信側)

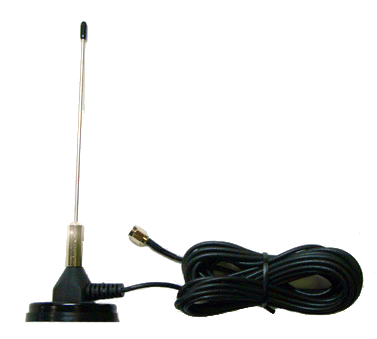

ts02外部アンテナ

315MHz・426/429MHz帯
外部アンテナ
アンテナ仕様書

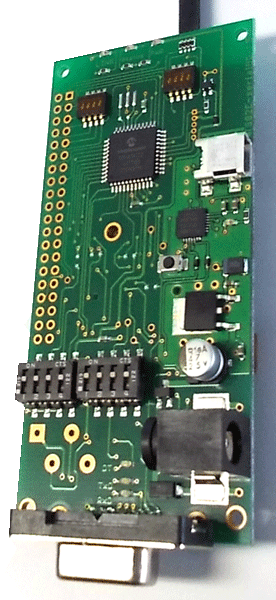

ts02シリアルインターフェイスボード

429MHz特定小電力無線モジュール
TS02Eシリーズ
シリアルインターフェイスボード

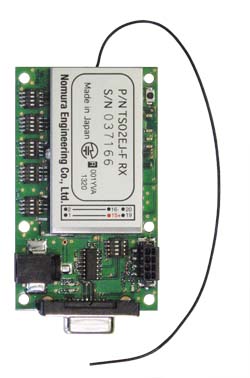

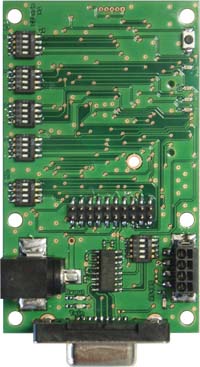

ts02無手順モデムボード ts02無手順モデムボード

429MHz特定小電力無線モジュール
TS02Eシリーズ
無手順モデムボード
mdm4LDM使用 mdm5使用

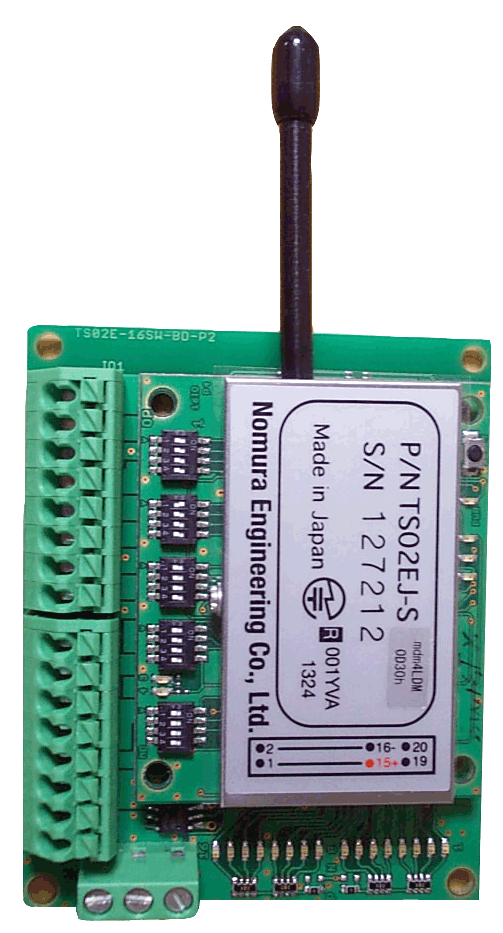

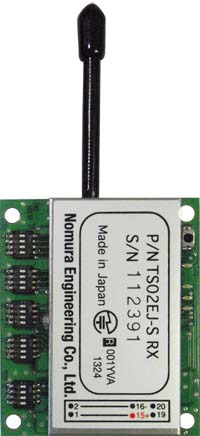

ts02 16I/Oリモコンボード ts02 16I/Oリモコンボード

429MHz特定小電力無線モジュール
TS02Eシリーズ
16I/Oリモコンボード

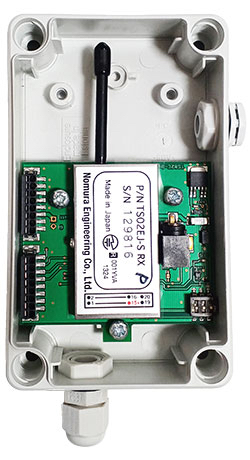

ts02防水ケース送信ボックス

防水ケース収納
429MHz特定小電力送信ボックス
TS02E 8swTX-NWP

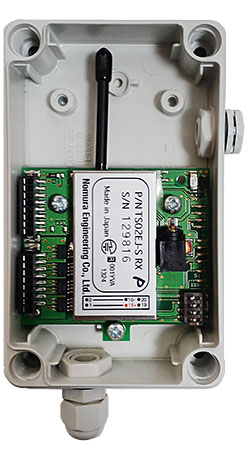

ts02防水ケース受信ボックス

防水ケース収納
429MHz特定小電力受信ボックス
TS02E 8swRX-#-NWP

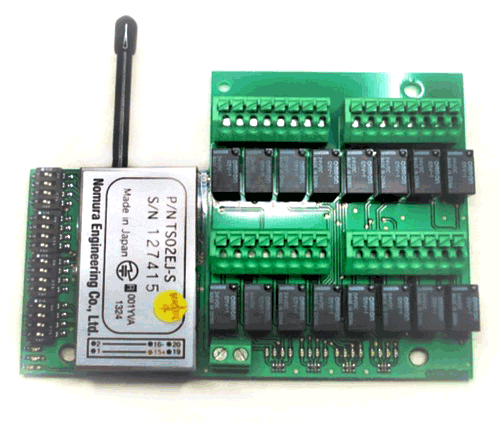

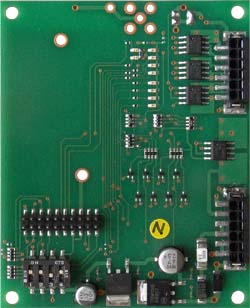

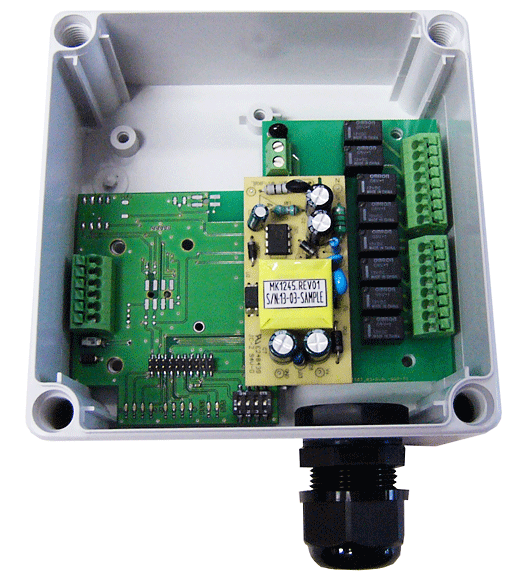

ts02リレー出力ボード

TS02E-8swRX-RL-NWP
(リレー接点出力 429MHz特定小電力
受信ボックス)
仕様書 リンク先

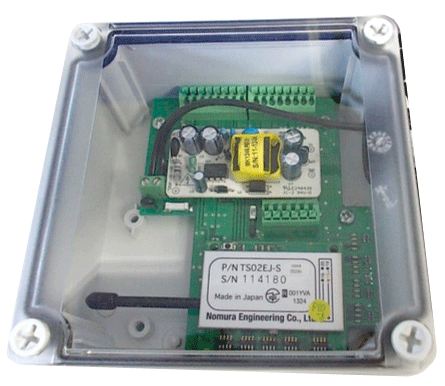

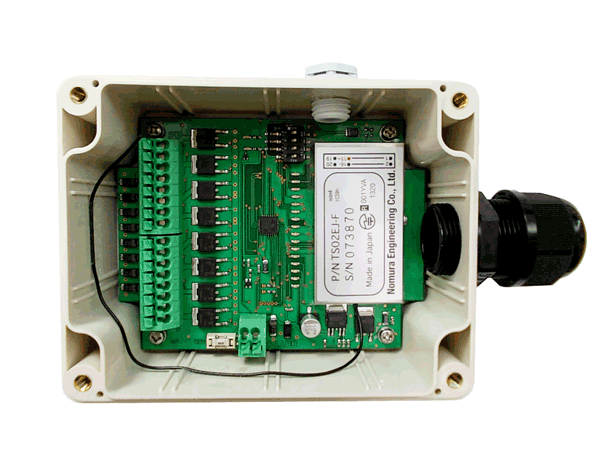

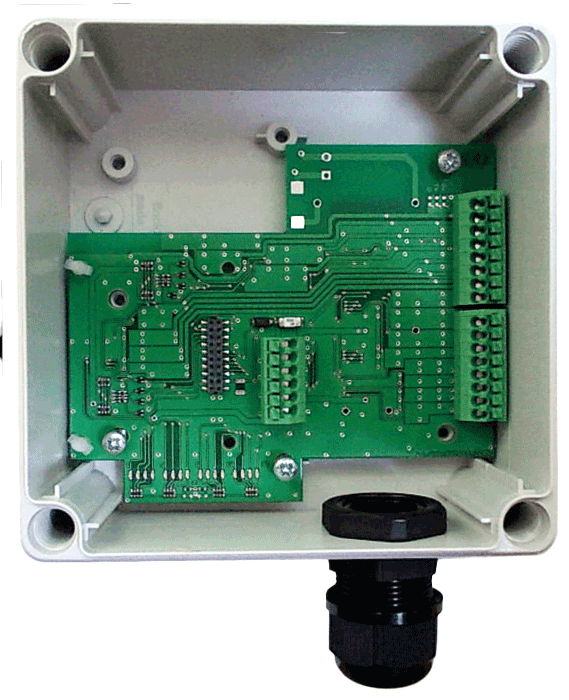

TS02E-16swRx-NWP

429MHz特定小電力無線モジュール
TS02Eシリーズ
TS02E-16swTxRx-NWP
仕様書

TS02E-16swRx-NWP

429MHz特定小電力無線モジュール
TS02Eシリーズ
TS02E 8sw LP NWP
仕様書

TS02E-16swRx-NWP

429MHz特定小電力無線モジュール
TS02Eシリーズ
TS02E 8sw AN NWP
仕様書

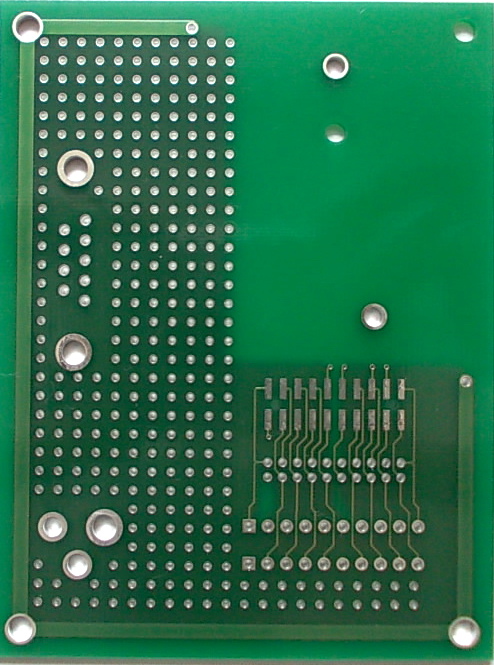

ts02実験用ユニバーサル基板・大 ts02実験用ユニバーサル基板・小

429MHz特定小電力無線モジュール
TS02Eシリーズ
実験用ユニバーサル基板(大・小)
仕様書

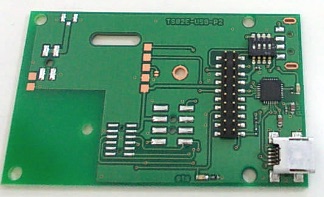

ts02マイコン搭載開発ボード
